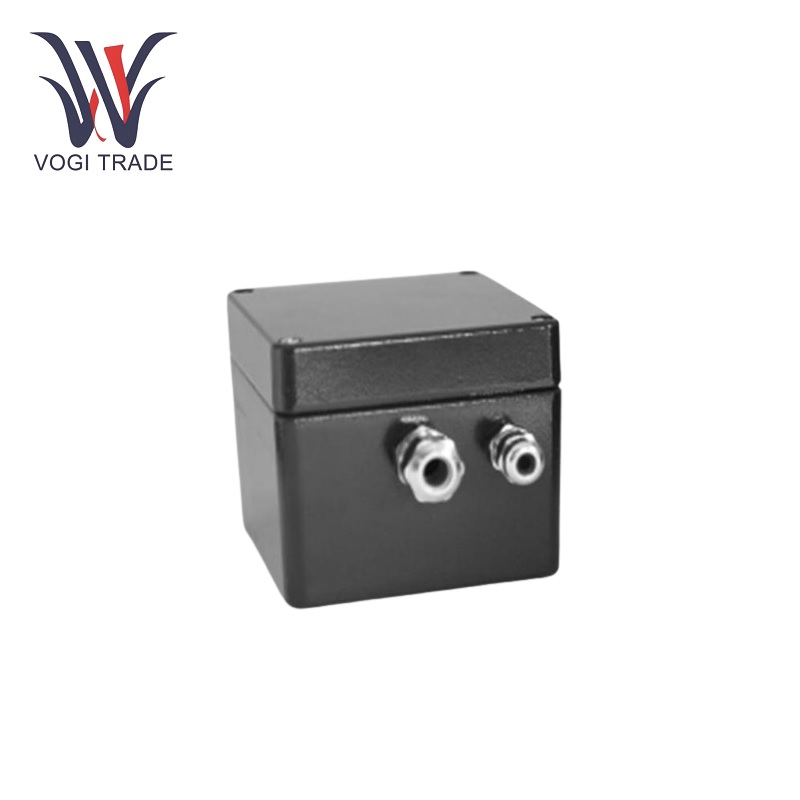

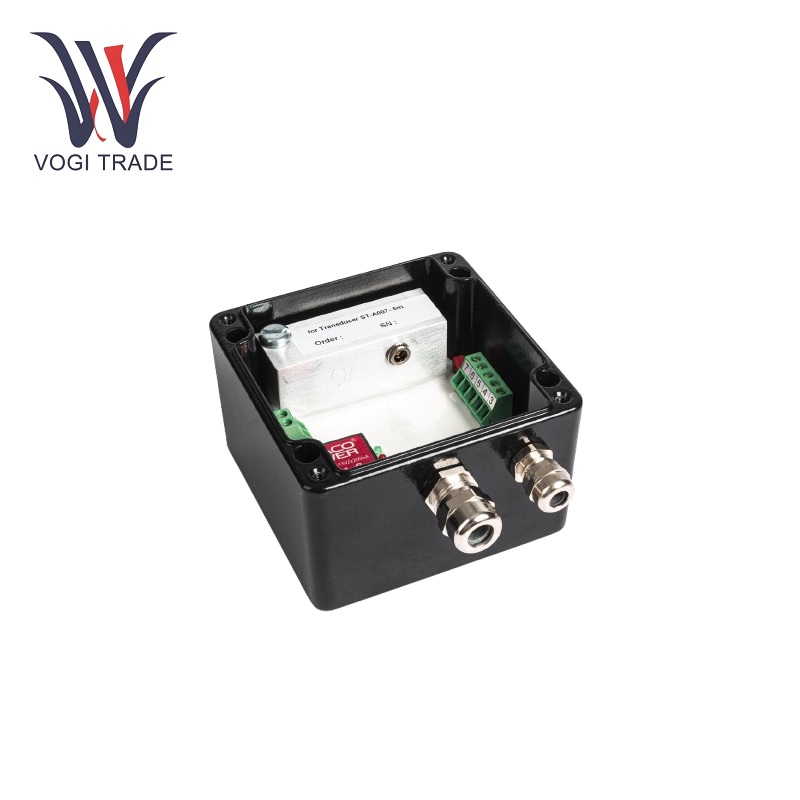

Titreşim TSW101M1

Ölçüm Aralığı:Titreşim TSW101M1, bir daldırma anahtarı ile seçilebilen 125 μm PP, 250 μm PP ve 500 μm PP dinamik bir ölçüm aralığı sağlar. Bu, şafttaki titreşimin uygulamanın özel ihtiyaçlarına göre ölçülmesini sağlar.

Frekans Aralığı:20 dB/on yıllık bant geçiren filtreli 1-1000 Hz frekans aralığına sahiptir. Algılama frekansı aralığının altındaki titreşimler düşük ve yüksek frekanslı uç noktalardadır. Bu, bu frekans aralığındaki titreşimlerin kolayca ölçülebileceği ve analiz edilebileceği anlamına gelir, bu da dönen şaftlarla ilgili birden fazla mekanik problemin saptanması ve teşhisi için kritiktir.

OUTPUT Sinyali:İki tür analog çıkış sağlar. Biri, maksimum 500 Ω yük ile 4 ila 20 mA aralığında çalışır, burada karşılaştırıcı genellikle ölçülen titreşim sinyalini diğer kontrol veya izleme sistemlerine iletmek için kullanılır. Diğeri, titreşimi üst üste bindirdikten sonra 4mv/μm hassasiyeti olan statik bir mesafe sinyal voltajı çıkışıdır. Bu voltaj çıkışı kısa devre korumalı ve parazite karşı ayrıştırılır, bu nedenle ≥ 20kΩ yük direncine izin verilir.

Sıfır/4ma Düzeltme:TSW101M1 titreşiminin sıfır düzeltmesi, doğruluğu sağlamak için bir potansiyometre yoluyla ayarlanabilir. Makine kapalıyken, küçük sinyal paraziti 4mA çıkışının sapmasına neden olabilir. Regülatör daha sonra, çıkışın yaklaşık ± 0.15mA'lık bir ara telafi ile 4mA konumuna geri okunacak şekilde ayarlanabilir.

Çalışma sıcaklığı aralığı:Çalışma sıcaklığı aralığı -25 ila 85 ° C'dir ve değişen üretim süreçlerine sahip diğer birçok endüstriyel ortamda uygulanabilir.

Ürün özellikleri

Temassız ölçüm:Titreşim TSW101M1, nispi şaft titreşiminin temassız ölçümü için tasarlanmıştır. Bir yakınlık sensörünün takılması, vücut/bileşenle doğrudan temas etmeden şaftın hareketini doğru bir şekilde ölçecektir. Bu sadece şaftın hasarını önlemekle kalmaz, aynı zamanda zaman içinde daha güvenilir ve tutarlı ölçümler üretme avantajına da sahiptir.

FAult göstergesi:Bir dahili arıza göstergesi fonksiyonu cihazı kontrol eder. Ölçüm nesnesi ölçüm aralığının dışındaysa veya yakınlık sensörünün kendisi açık veya kısaltılmışsa veya kablo bağlantısı kesintiye uğramışsa bir arıza göstergesi oluşur. Bu, analog çıkıştan 2mA sinyali ve ölçüm sistemindeki olası hataların hızlı bir şekilde tanımlanmasına izin veren kırmızı bir LED ile desteklenir.

Yapılandırma esnekliği:Seçilebilir dinamik ölçüm aralığı ve ayarlanabilir sıfır nokta, titreşim TSW101M1 için yapılandırma esnekliği sağlar. Ayarlar, ölçülen nesnenin özelliklerine ve uygulama gereksinimlerine göre kolayca özelleştirilebilir, bu da ölçümün en iyi doğruluk ve performansı elde etmesini sağlar.

Uygulama Kapsamı

Endüstriyel Makine İzleme:Tsw101m1, imalat, enerji üretimi, petrol ve gaz endüstrilerinde dönen makinelerin titreşim izlenmesi için yaygın olarak kullanılmaktadır. Şaft titreşimini sürekli ölçerek ve analiz ederek, mekanik arızaları (dengesizlik, yanlış hizalama ve yatak aşınması) tespit edebilir ve önleyici bakımı mümkün kılabilir, böylece planlanmamış kesinti süresini azaltabilir.

Otomotiv Testi ve Araştırma:Cihaz, otomotiv endüstrisindeki motor, şanzıman ve aks test banklarında kullanılabilir. Geliştirme ve test aşamaları sırasında doğru titreşim ölçümleri yaparak, otomotiv bileşenlerinin tasarımı ve performansının en büyük ölçüde optimize edilmesini ve ayrıca titreşimle ilgili sorunları teşhis ve sorun gidermesini sağlayabilir.

Havacılık ve Savunma:Bu uygulamada, uçak motorlarının, helikopter rotorlarının ve diğer kritik bileşenlerin güvenli ve güvenilir çalışması için şaft titreşiminin doğru ölçümü gereklidir. Titreşim TSW101M1, zemin testi, uçuş testi ve hizmet içi operasyonlarda kullanılabilir ve bakım planlaması ve hata teşhisine yardımcı olmak için değerli bilgiler sağlar.
