GE IS400TCASH1AFD

Ürüne Genel Bakış

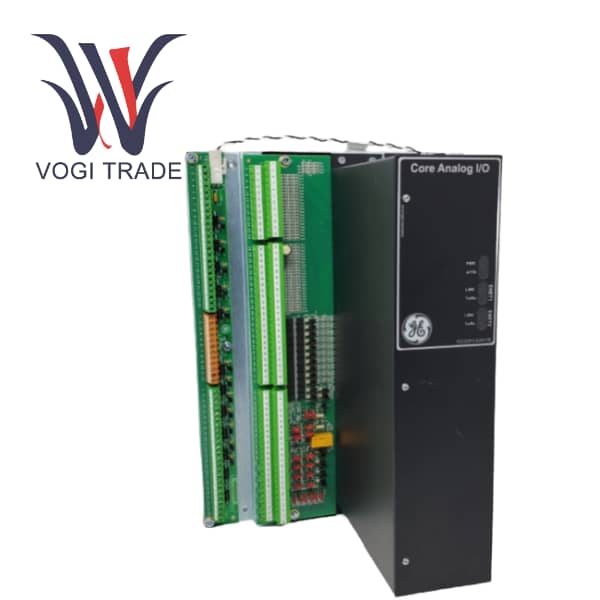

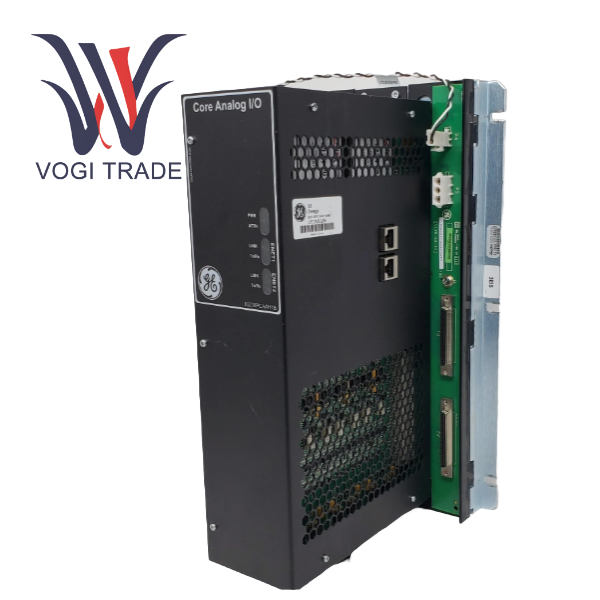

IS400TCASH1AFD, General Electric (GE) Mark VIe kontrol sistemindeki PCAA çekirdek analog modülünün bir parçasıdır. Yüksek performanslı, yüksek güvenilirliğe sahip, endüstriyel sınıf analog sinyal giriş/çıkış modülüdür. Gaz türbini kontrol sistemleri için tasarlanan bu ürün, kapsamlı analog sinyal işleme yetenekleri sağlar ve termokupllar, 4-20mA akım döngüleri, LVDT'ler (Doğrusal Değişken Diferansiyel Transformatörler), servo sürücüler ve titreşim (sismik) sinyalleri dahil olmak üzere çeşitli endüstriyel sensörler ve aktüatörlerle arayüz oluşturmayı destekler.

Temel Özellikler

Çoklu Sinyal Arayüzleri

GE IS400TCASH1AFD, 25'e kadar termokupl sinyalini destekler (E, J, K, T ve S tiplerini kapsar).

10 kanal 4-20mA akım girişi, bunlardan ikisi 4-20mA veya ±10V voltaj girişi olarak yapılandırılabilir.

İki adet 4-20mA çıkış ve üç yedek (TMR) 4-20mA çıkış (TCAT aracılığıyla uygulanır).

6 kanallı LVDT uyarı çıkışı ve 12 kanallı LVDT geri bildirim girişi.

Her biri 10mA çıkışı destekleyen 6 kanallı servo bobin sürücüsü.

12 kanallı titreşim sensörü girişi.

2 TTL darbe girişi ve 2 manyetik pulse akış girişleri.

Yüksek Güvenilirliğe Sahip Tasarım

Tek modlu, çift modlu ve üçlü artıklık (TMR) yapılandırmalarını destekler.

Yerleşik elektronik kimlik, modüllerin, terminal kartlarının ve kabloların doğru şekilde eşleşmesini sağlar.

Koruma fonksiyonları yumuşak başlatma, akım sınırlama ve güç yönetimini içerir.

Esnek Yapılandırma Seçenekleri

Modül konfigürasyonu, kalibrasyonu ve teşhisi ToolboxST aracılığıyla gerçekleştirilir.

40 ms ve 10 ms kare hızlarını destekler.

İsteğe bağlı TCAT terminal kartı, birden fazla PCAA modülüne sinyal çıkışı sağlar.

Teknik Özellikler

P5 arayüzü üzerinden 28V DC ±%5 voltaj girişi sağlanır.

Çalışma sıcaklığı aralığı -30°C ile +65°C arasındadır.

GE IS400TCASH1AFD'nin iletişim arayüzü, 10/100 Mbps'yi destekleyen çift RJ45 Ethernet bağlantı noktasıdır (ENET1/ENET2).

Çekirdek Analog Modül Terminal Kartı

Üç durum göstergesi ışığı vardır: PWR (güç), ATTN (durum) ve LINK/TxRx (ağ).

Terminal tipi: 120 takılabilir Avrupa tarzı terminal.

Boyutlar: 33,02 cm × 17,8 cm (13 inç ×7 inç).

Uygulamalar

Gaz türbini kontrolü (GCV, IGV, SRV, vb.)

Endüstriyel proses kontrol sistemi

Enerji santralleri, petrol ve gaz endüstrileri, gemi tahrik sistemleri

Son derece güvenilir bir analog sinyal toplama ve koşullandırma sistemi gereklidir

Teşhis ve Bakım

Çekirdek Analog Modül, aşağıdakileri içeren yerleşik kendi kendine teşhis işlevleriyle donatılmıştır: güç kaynağı izleme, sinyal açık devre/kısa devre algılama, referans voltajı ve ADC/DAC durum kontrolü ve servo çıkışı "kendi kendini imha" koruması.

Kullanıcılar ToolboxST aracılığıyla ayrıntılı alarm kodlarını ve işlem önerilerini görüntüleyebilir.

Uyumluluk

GE IS400TCASH1AFD, tüm Mark VIe I/O modülleri ve kontrolörleriyle tamamen uyumludur.

Çekirdek Analog Modül Terminal Kartı, JGPA korumalı topraklama kartı ve TCAT terminal kartıyla birlikte kullanımı destekler.
