GE DS200RTBAG2AHC

Teknik Parametreler

Röle Sayısı: 10 (K20–K29)

Röle Türleri:K20–K26: DPDT (Çift Kutuplu Çift Atışlı)    K27–K29: 4PDT (Dört Kutuplu Çift Atışlı)

Bobin Gerilimi: 24 V DC (Grup G2)

İletişim Değerlendirmesi: DPDT Röleleri: 10 A      4PDT Röleleri: 1 A

G/Ç Koruması: 130 V AC Metal Oksit Varistörler (MOV'ler)

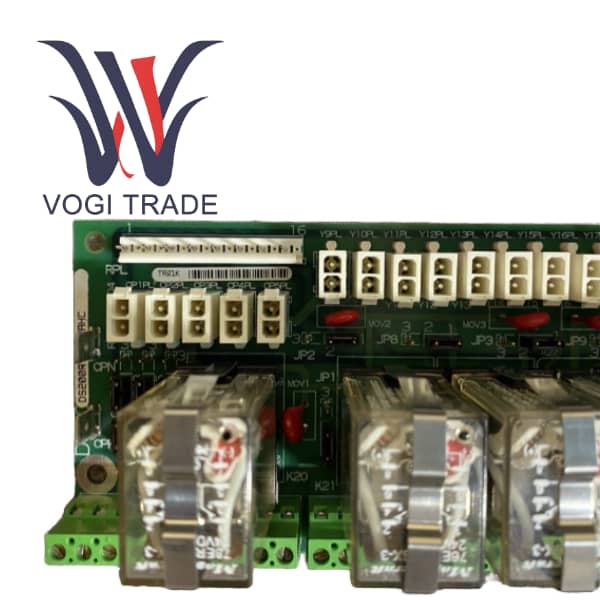

Anahtar Konektörler: RPL (16 pinli), OPTPL (2 pinli), C1PL–C5PL, Y9PL–Y37PL, vb.

Terminal Noktaları: Röle G/Ç için 52 terminal (K20–K26)

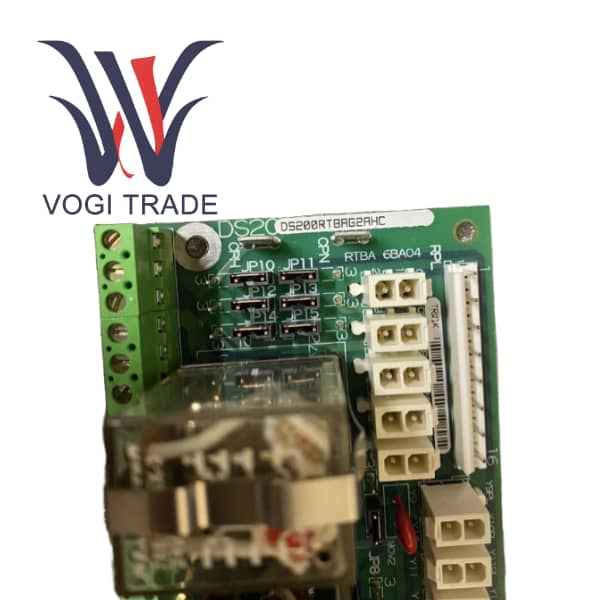

Yapılandırma: Güç kaynağı ve sinyal yönlendirme için atlama telleri (JP1–JP15) aracılığıyla yapılandırılabilir

Montaj: Panele monte edilir, vidalarla ayırıcılara sabitlenir

Ürüne Genel Bakış

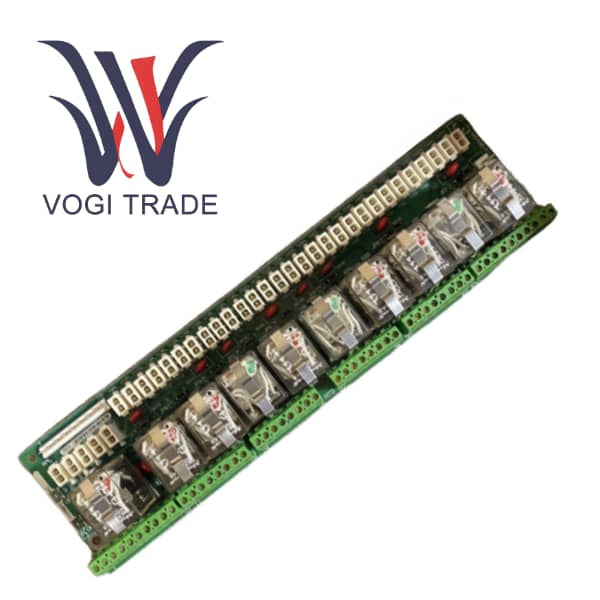

GE DS200RTBAG2AHC, General Electric RTBA serisinin röle terminal panosundaki önemli bir bileşendir. Endüstriyel sürücüler ve uyarı kabinleri için isteğe bağlı bir genişletme kartı olan DS200RTBAG2AHC, karmaşık otomasyon sistemlerinde kontrol mantığını, arayüz yönetimini ve çıkış yeteneklerini geliştirmek için on adet yapılandırılabilir röle sunar.

G2 grubu bir model olan bu kart 24V DC bobin gerilimi ile tasarlanmıştır. Bu özellik, onu, PLCS ve DCS uygulayan sistemler gibi, düşük voltajlı DC kontrol sistemlerinin hakim olduğu modern endüstriyel ortamlardaki senaryolar için mükemmel bir şekilde uygun hale getirir, doğrudan entegrasyonu mümkün kılar ve genel sistem mimarisini basitleştirir.

Özellikler

24V DC bobini, modern kontrol sistemleriyle uyumluluğu sağlamak, operatörlerin güvenliğini artırmak için düşük voltajda çalışır ve PLCS'ye, sensörlere ve diğer düşük voltajlı ekipmanlara doğrudan bağlanabilir.

Yüksek konfigürasyon esnekliği, atlama tellerinin (JP1-JP15) her bir röle bobini için dahili (LTB'den) veya harici güç kaynağı seçimini destekleyerek özelleştirilmiş kontrol stratejilerini mümkün kılmasında yansıtılmaktadır.

Röle Terminal Kartı sağlam ve güvenilir bir tasarıma sahiptir. Tüm röle I/OS'ları, gerilim yükselmelerine ve geçici parazitlere etkili bir şekilde direnen ve zorlu endüstriyel ortamlarda uzun süreli kararlı çalışmayı garantileyen MOV aşırı gerilim koruyucularıyla donatılmıştır.

DS200RTBAG2AHC, takılabilir bir röle tasarımını benimser ve hızlı arıza tespitine olanak tanıyan bağımsız bir LED durum gösterge ışığıyla donatılmıştır. Röle, tüm devre kartını sökmeden ayrı olarak değiştirilebilir, böylece arıza süresi en aza indirilir.

Olgun sistem uyumluluğu, çeşitli GE endüstriyel sürücülerinin ve kontrol sistemlerinin kusursuz entegrasyonu için özel olarak tasarlanmış olup performans ve güvenilirlik sağlar.

Uygulama aralığı

DS200RTBAG2AHC'nin 24V DC çalışma voltajı, onu çeşitli modern endüstriyel uygulama senaryolarına mükemmel şekilde uygun hale getirir

Programlanabilir mantık kontrolörleri (PLCS) ve dağıtılmış kontrol sistemleri (DCS) için bir çıkış genişletme modülü olarak, PLC ve DCS arayüz genişletmesi, çeşitli saha cihazlarını çalıştırmak için tek bir kontrol sinyalini birden fazla izole edilmiş çıkış talimatına dönüştürebilir.

GE Mark V ve Mark VI gibi modern motor sürücü sistemlerine entegre olarak, soğutma fanları ve pompaları için yardımcı kontrol sinyalleri sağlar ve çalışma durumunu (çalışma/hazır/arıza) insan-makine arayüzüne ve izleme sistemine geri bildirir.

DS200RTBAG2AHC, takılabilir bir röle tasarımını benimser ve hızlı arıza tespitine olanak tanıyan bağımsız bir LED durum gösterge ışığıyla donatılmıştır. Röle, tüm devre kartını sökmeden ayrı olarak değiştirilebilir, böylece arıza süresi en aza indirilir.

DS200RTBAG2AHC, ek voltaj dönüştürme modüllerine gerek kalmadan doğrudan modern üretim standardı 24V DC kontrol sistemlerine entegre edilebilir.

Kontrol cihazını elektriksel gürültüden ve geçici voltaj değişimlerinden korumak için hassas kontrol elektronik cihazları (PLC çıkış terminalleri gibi) ile saha ekipmanı arasında elektriksel izolasyon sağlayın.
