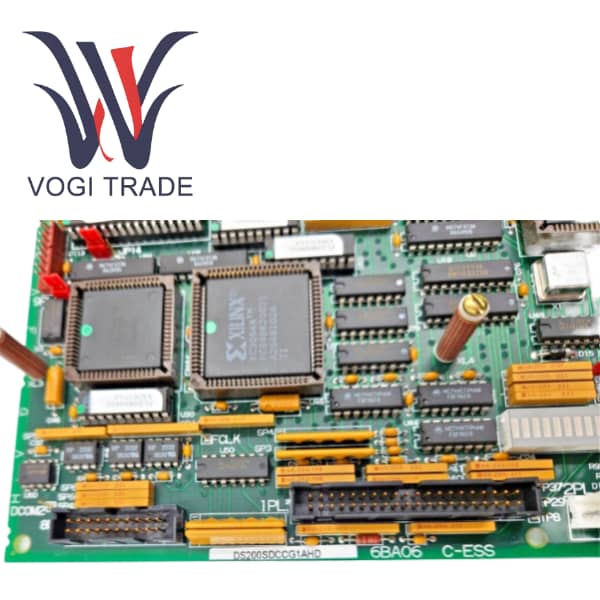

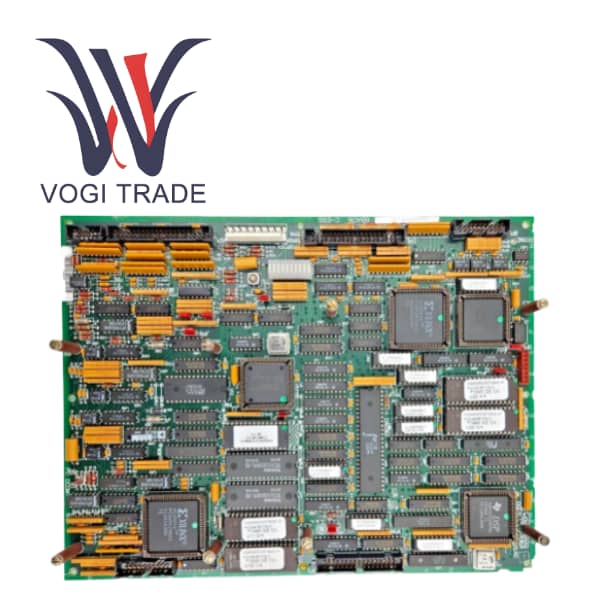

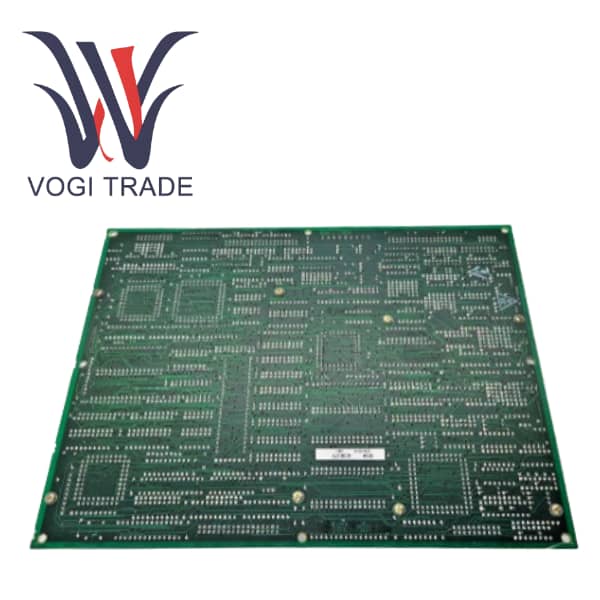

GE DS200SDCCG1AGD

Çalışma Parametreleri

Ürün Serisi: SDCC (Sürücü Kontrol Kartı)

Grup: G1 (AC2000, DC2000, EX2000 Sürücüler için)

Yerleşik Bellek: DS200SDCCG1AGD Kesintisiz veri işleme için birden fazla işlemci tarafından erişilebilen Paylaşılan RAM

Dört EPROM (U11, U12, U22, U23): Fabrikada programlanan konfigürasyon verilerini saklayın.

Bir EEPROM (U9): Sahada ayarlanabilen parametreleri saklar.

Güç Girişi: DS200SDCCG1AGD Güç Kaynağı/Arayüz Kartından 2PL konektörü aracılığıyla alınır: ±5V, ±15V, ±24V DC.

Konektörler:

Sistem iletişimi için sekiz birincil konektör:

Güç Kaynağı/Arayüz Kartı (IMCP vb.) ile 1PL, 2PL Arayüzü.

LAN İletişim Kartı (SLCC) ile 3PL Arayüzü.

Kapsamlı G/Ç sinyali işleme için Sürücü Terminal Kartıyla (NTB/3TB veya STBA) 6PL, 8PL Arayüzü.

Sinyal İşlemci Kartıyla (SPC/SPCB) 7PL Arayüzü - G3 modellerinde mevcut değildir.

11PL  Sayaçlara çıkışlar - G3 modellerinde mevcut değildir.

Tanı Göstergeleri  BCD (Arıza 1-399) veya İkili (Arıza 400-1023) biçiminde ayrıntılı hata kodlarını görüntüleyen on LED göstergesi. Ayrıca çalışma zamanı değişkenlerini kabaca görüntüleyecek şekilde de yapılandırılabilir.

Ürün Fırınıinceleme

GE DS200SDCCG1AGD, General Electric'in DIRECTO-MATIC® 2000 kontrol sisteminin temel bir bileşenidir ve yüksek performanslı bir Sürücü Kontrol Kartı (SDCC) olarak hizmet verir. GE Sürücü Kontrol Kartı, birincil kontrol devresini ve sistem yazılımını entegre ederek AC/DC motor sürücüleri ve uyarıcılar için "beyin" görevi görecek şekilde tasarlanmıştır.

Bir Grup G1 ürünü olarak DS200SDCCG1AGD, öncelikle AC2000, DC2000 ve EX2000 sürücü uygulamaları için tasarlanmıştır. Bu kart, çift bağlantı noktalı RAM aracılığıyla yüksek hızlı veri alışverişine sahip gelişmiş bir üçlü işlemci mimarisi kullanır ve karmaşık motor kontrol algoritmalarının, sistem düzeyinde yönetimin ve gerçek zamanlı G/Ç etkileşimlerinin yönetilmesine olanak tanır.

Ürün Özellikleri

Güçlü çok çekirdekli işlem kapasitesi. Üç işlemcili bir mimaride her ünite, karmaşık kontrol programlarının yüksek hızlı ve hassas bir şekilde yürütülmesini sağlayan özel bir görevden sorumludur ve yüksek performanslı vektör kontrolü veya servo uygulamaları için uygundur.

Zengin dijital, analog, kodlayıcı geri bildirimi ve seri iletişim (RS-232C, RS-422) arayüzleri sağlayan, motorlardan, sensörlerden, ana kontrolörlerden ve çevresel cihazlardan gelen sinyalleri bağlayıp işleyebilen kapsamlı G/Ç arayüzü özellikleri.

Gelişmiş teşhis ve bakım fonksiyonları

Akıllı LED teşhisi, yanıp sönen modlar aracılığıyla arıza kodlarını hızlı bir şekilde tanımlayabilir ve sorun giderme süresini önemli ölçüde azaltır.

Yerleşik çoklu test noktası tasarımı, bir osiloskop veya multimetre kullanılarak uygun sinyal ölçümünü ve devre hata ayıklamasını destekler.

Donanım atlama tellerinin ve yazılım parametrelerinin (EEPROM'da saklanan) birleşik tasarımı, farklı sürücü türlerine, geri bildirim cihazlarına ve kontrol mantıklarına esnek bir şekilde uyum sağlayabilir.

Modülerleştirme ve ölçeklenebilirlik. GE DS200SDCCG1A, sistemin genişletilmesini kolaylaştıran yardımcı kartların (LAN iletişim kartı SLCC ve sinyal işleme kartı SPC gibi) kurulumunu destekler.

DS200SDCCG1A, sistemin anormal bir durumdan güvenli bir şekilde kurtarılmasını sağlamak için yerleşik sıfırlama düğmesi, uzaktan sıfırlama girişi ve otomatik donanım gözlemcisi sıfırlama dahil olmak üzere birden fazla sıfırlama yöntemi sunar.

Kurulum

Hazırlık çalışması

Kurulumdan önce lütfen devre kartını tekrar temizleyin ve kurulum hatalarını önlemek için yeni devre kartının jumper Ayarlarının orijinaliyle tamamen aynı olduğundan emin olun.

Dikkat

Hasarı önlemek için lütfen yedek devre kartını koruyucu bir çantaya koyun. Çalıştırırken devre kartını kenarından tutun ve düz bir yüzeye yerleştirin. Arızalı devre kartındaki şüpheli kablolar doğrudan yeni devre kartına takılabilir, işaretlenebilir ve daha sonra lehimlemeye gerek kalmadan yeniden bağlanabilir.

Uygulama Kapsamı

Bu kontrol kartı GE DIRECTO-MATIC 2000 serisi endüstriyel sürücü platformu için özel olarak tasarlanmıştır. Tipik uygulamalar şunları içerir:

GE DS200SDCCG1AGD, üç fazlı AC endüksiyon motorlarını veya senkron motorları kontrol etmek amacıyla AC2000 AC değişken frekanslı sürücüler için kullanılır ve fanlar, pompalar, kompresörler ve konveyörler gibi uygulama senaryoları için uygundur.

GE Sürücü Kontrol Kartı, DC motorları kontrol etmek amacıyla DC2000 DC sürücüler için kullanılır ve haddehaneler ve sarma makineleri gibi yüksek başlatma torku ve hassas hız regülasyonu gerektiren uygulama senaryoları için uygundur.

Bu kart EX2000 uyartım sistemindeki jeneratörün uyartım akımını kontrol etmek için kullanılır.

Otomatik ekipmanlarda, yüksek dinamik performans ve karmaşık kontrol algoritmaları gerektiren senaryolar için uygundur; bunlar arasında DSP yardımcı işlemcisinin işlevi özellikle önemlidir.
