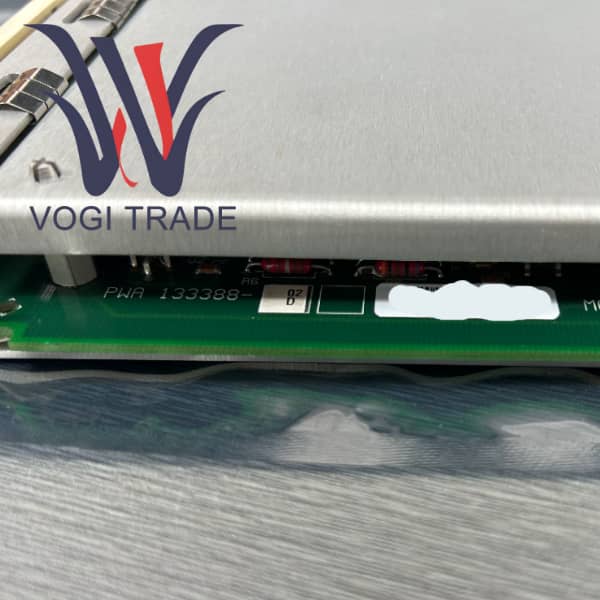

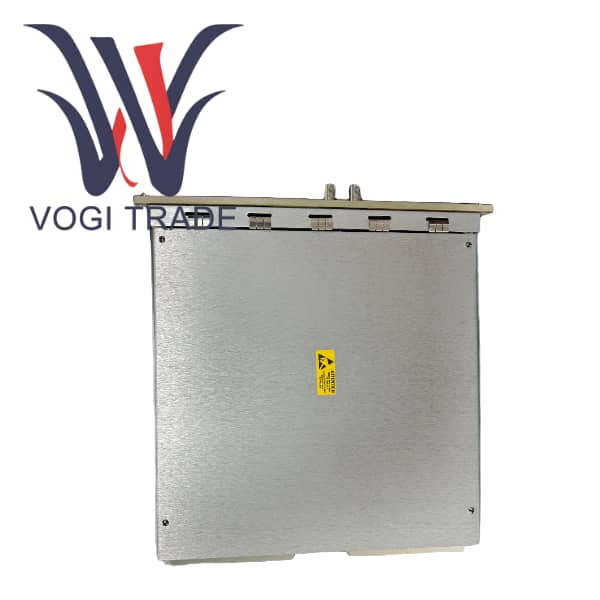

Bently Nevada 133388-02

Ürüne Genel Bakış

133388-02, Baker Hughes'un bir yan kuruluşu olan Bently Nevada tarafından piyasaya sürülen bir 3500/50 takometre modülüdür. 133388-02, 3500 durum izleme ve mekanik koruma sisteminin önemli bir bileşenidir ve özellikle dönen ekipmanın yüksek hassasiyetli hız ölçümü, aşırı hız koruması, sıfır hız algılaması, ters alarmı ve rotor ivmesinin izlenmesi için tasarlanmıştır.

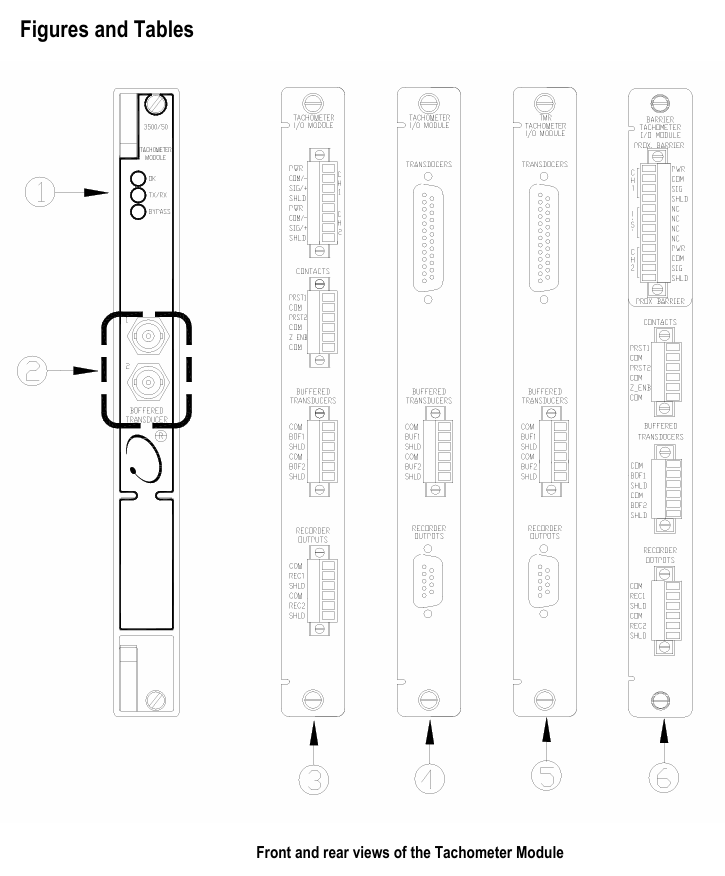

Bu modül tek genişlikli bir tasarımı benimser ve doğrudan standart 3500 rafa yerleştirilebilir. Takometre modülü, en fazla iki bağımsız takometre sensörü kanalından sinyal alabilir. Gelişmiş dijital sinyal işleme teknolojisi sayesinde hassas hız değerini hesaplar ve kullanıcı tarafından belirlenen alarm mantığına göre koruma kilidini tetiklemek için röle çıkışını çalıştırır. Bu arada takometre modülü aynı zamanda 4-20mA analog çıkış sağlayarak, merkezi izleme sağlamak için gerçek zamanlı dönme hızı verilerini fabrikanın DCS veya SCADA sistemine sorunsuz bir şekilde entegre eder. 133388-02, kritik dönen varlıkların güvenli, güvenilir ve verimli çalışmasını sağlamanın temel taşıdır.

Ürünün işlevsel özellikleri

Çok boyutlu makine durumu algısı

Temel hız izleme, yüksek hassasiyetli ve geniş aralıklı gerçek zamanlı hız okumaları sağlar.

Aşırı Hız Koruması, erken uyarı ve tehlikeli kapatma için iki bağımsız alarm seviyesiyle ayarlanabilir. Zaman gecikmesi kazara açmayı önlemek için programlanabilir.

Sıfır hız tespiti, makinenin tamamen durup durmadığını doğru bir şekilde belirleyebilir; bu, tekerleğin döndürülmesi ve start-stop mantığı için çok önemlidir.

Ters algılama, şaftın ters dönüşünü tanımlayıp alarm vererek ekipmanı anormal çalışma koşullarının neden olduğu hasarlardan koruyabilir.

Rotor Hızlanma alarmı, dönüş hızındaki değişim oranını izler ve dalgalanma ve durma gibi geçici hataları tespit etmek için kullanılabilir.

Esnek sinyal işleme ve uyarlanabilirlik

Çift eşikli tetikleme modu

Otomatik eşik altında, 133388-02 modülü tetikleme seviyesini otomatik olarak ayarlayarak sinyal genliğinin sabit olduğu uygulamalar için uygun hale getirir.

Manuel Eşik altında, kullanıcılar tetikleme seviyesini + 9,5Vdc ila -23,5Vdc aralığında hassas bir şekilde ayarlayabilir ve ayrıca histerezisi 0,2 ila 2,5V arasında ayarlayarak sinyal titreşiminin neden olduğu yanlış tetiklemeyi etkili bir şekilde bastırabilir. Özellikle zayıf sinyal kalitesine sahip eski üniteler için uygundur.

Kapsamlı sensör uyumluluğu, çeşitli uygulama senaryolarına uyum sağlayarak, harici güç kaynağı gerektiren girdap akımı problarını ve kendi kendine güç sağlayan manyetoelektrik alıcıları aynı anda destekler.

Güçlü sistem entegrasyonu ve teşhis yetenekleri

4-20mA standart çıkış, dönme hızı ve ivme gibi temel parametreleri endüstriyel standart sinyaller olarak çıkararak üst düzey sistemlerle entegrasyonu kolaylaştırır.

Ön panel tampon çıkışı, yüksek kaliteli ham sensör sinyalleri sağlayarak sahadaki mühendislerin arıza teşhisi ve spektrum analizi için taşınabilir veri toplayıcıları kullanmasını kolaylaştırır.

133388-02'nin üç ön panel LED'i, bakım personeline modüllerin sağlık durumu, iletişim durumu ve çalışma modu hakkında sezgisel bilgiler sağlayarak günlük denetimleri ve sorun gidermeyi büyük ölçüde basitleştirir.
