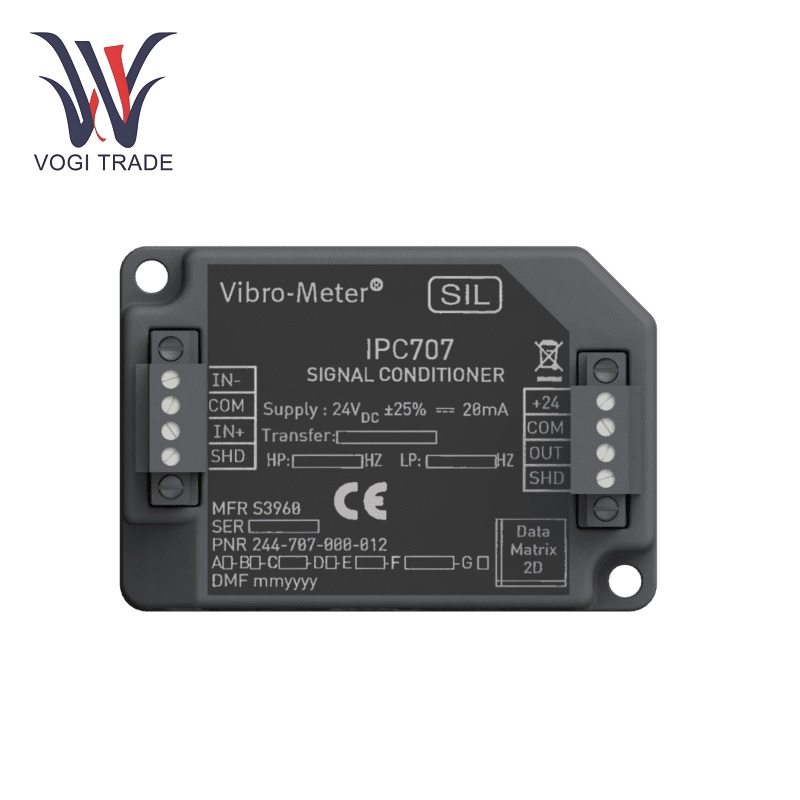

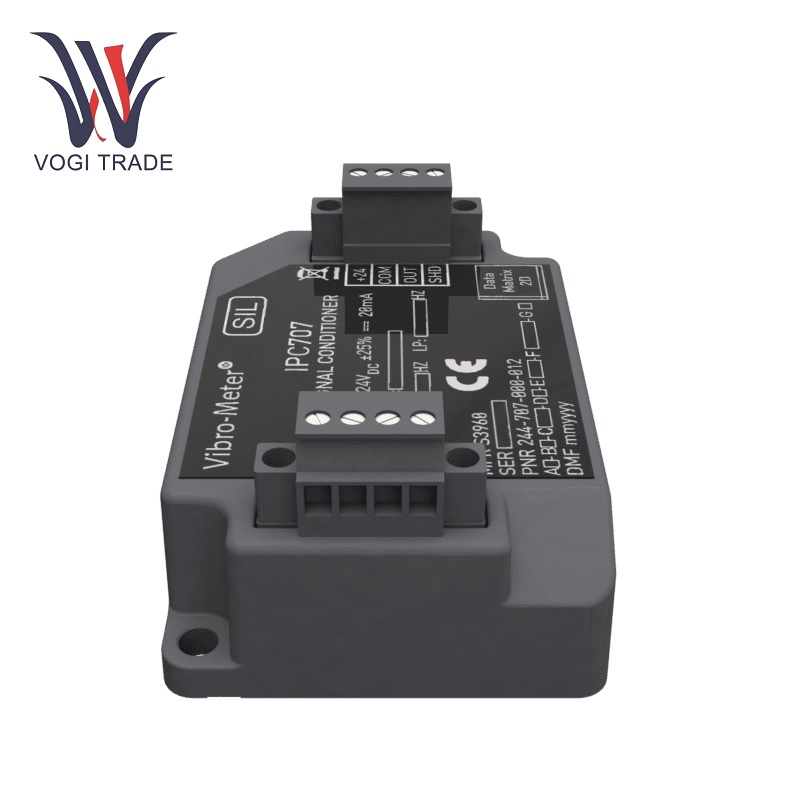

Titreşim IPC707

Çalışma parametreleri

Ölçüm Sistemi:İki sensör tipi, CA titreşim sensörü (ivmeölçer) ve CP dinamik basınç sensörü. Bu çok yönlülük, farklı fiziksel miktarların dinamik ölçülmesine ve dolayısıyla birçok uygulamanın kolay izlenmesine izin verir.

Frekans Aralığı:Çok geniş alternatif filtreler nedeniyle, 0.5 ila 20.000 Hz arasında, bu filtreler elbette çok çeşitli dinamik davranışlar olabilir. Filtreler yüksek geçiş veya düşük geçiş olarak yapılandırılabilir. Bağımsız yapılandırılabilirlikleri, kullanıcıya, ölçüm sinyaline ilgi duyulan belirli frekans bileşenlerini ararken filtre özelliklerini ayarlayarak farklılaşma yeteneği sunar.

Duyarlılık:IPC707 titreşiminin hassasiyeti ölçüm birimi ile birlikte ayarlanabilir: sinyal amplifikasyonu - ölçeklendirme, doğru ve anlamlı ölçülen değerler üretmek için bağlı sensörün ve genel ölçüm sisteminin özel gereksinimleriyle eşleştirilir.

Doğrusallık:% 0.2'den az sapmalar mükemmel doğrusallığı gösterir. Bu yüksek doğrusallık, çıkış sinyalinin giriş fiziksel miktarını tam ve orantılı olarak temsil etmesini sağlar, böylece ölçüm hatalarını en aza indirir ve sonraki veri analizi veya kontrolü için tutarlılık sağlar.

TEMPerature Aralığı:İdeal çalışma sıcaklığı aralığı -40 ila 85 ° C'dir (-40 ila 185 ° F). Bu sıcaklık aralığında çalışabilmek, sıcaklık genliğinin sürece bağlı olarak geniş bir aralıkta değiştiği son derece sert endüstriyel koşullar da dahil olmak üzere bazı farklı iklim koşullarında ayarlanmış kullanımın sağlanabileceği anlamına gelir.

Koruma derecesi: IP40 derecesi, 1 mm'den daha büyük katı nesnelere ve su sıçramasına karşı koruma sağlar, bu da genel endüstriyel koşullarda çalışmak için ideal olan ve toz ve neme karşı belirli bir koruma ile tek bir koruma sağlar.

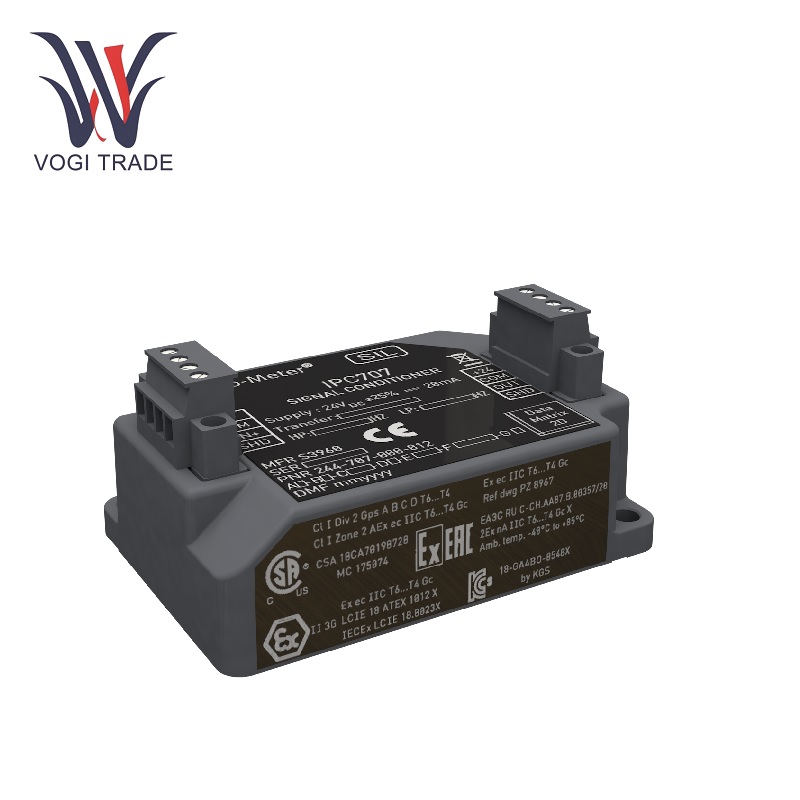

Tehlikeli alan sertifikası:Tehlikeli yerlerde kullanılırken güvenliğin önemi: EX IA, AEX IA, EX EC, AEX EC, EX NA Sertifikalı IPC707, potansiyel olarak patlayıcı atmosferlerde kullanım için tasarlanmış ve üretilmiştir. Petrol, gaz ve kimyasal endüstrilerde kullanım için uygun olan atmosferik tehlikeler için bir seçenek haline getirir.

Ürün Functions

Sinyal koşullandırma:IPC707 titreşiminin ana işlevi, ivmeölçer (CA) ve dinamik basınç sensöründen (CP) sinyalleri koşullandırmaktır. Bu işlem sırasında, bu piezoelektrik sensörler tarafından üretilen yük sinyalleri, izleme sistemindeki diğer elemanlara daha kolay işleme ve iletim ve amplifikasyon, filtreleme ve biyo-zekâ entegrasyonu yoluyla sinyallerin daha iyi yorumlanması için akım veya voltaj sinyallerine dönüştürülür: ileri analiz ve kontrol için sinyal kalitesini iyileştirmek.

COnfanable aktarım işlevi:Titreşim IPC707, aktarım işlevinin, hassasiyet ve ölçüm birimleri gibi parametreler dahil olmak üzere ölçüm cihazı için yapılandırılmasına izin verir. Bu cihaz yapılandırması, ölçüm performansı gereksinimlerini karşılarken çoklu sensörlerin çalışma aralığı içinde çalışmasını sağlar; Bu, farklı sistemlerin doğru ve tutarlı ölçüm çıktılarına sahip olmasını sağlayacaktır. Ek olarak, entegratör, hız biçiminde bir çıktı sağlamak için seçici olarak açılabilir ve sinyal kremerinin özelliklerini daha da genişletir.

Filtreleme özellikleri:Titreşim IPC707'nin yüksek geçişli ve düşük geçişli filtreleri, istenmeyen gürültüyü ve ölçümdeki paraziti gerçekten filtrelemesine izin vermek için ayarlanabilir. Bu, ilgili temel frekans bileşenlerini çıkarırken sinyal / gürültü oranını iyileştirmek, böylece ekipmanın durumunu daha doğru bir şekilde izler ve teşhis eder. Filtreler, sinyal işleme konusunda aslında çok esnek olan iletim kazancı ve giriş empedans ayarları ile serbestçe ayarlanabilir.

Teşhis devresi:Titreşim IPC707, sensör, kablolama ve sinyal kremi de dahil olmak üzere tüm ölçüm zincirinin sağlığı hakkında sürekli bilgi sağlayan yerleşik teşhis devresi içerir. Bu, biriken sensör katmanı teşhisi bir şeyin başarısız veya anormal olabileceğine dair erken işaretler gösterdiğinde bakım müdahalesine veya işletim stratejisinde değişikliklere izin verir. Bu bilgiler genellikle alarmları tetiklemek veya operatörleri uyarmak için temel oluşturur ve daha büyük sorunlara dönüşmeden önce yaklaşan problemleri uyarır. İzleme sistemleri çok uygundur.

Başvuru

Endüstriyel Makine İzleme:Titreşim IPC707, motorlar, pompalar, kompresörler ve türbinler dahil olmak üzere endüstriyel makinelerdeki titreşim ve basıncı izlemek için fabrikalarda yaygın olarak kullanılır; Sürekli izleme, mümkün olan en erken anda dengesizlik, yanlış hizalama, yatak aşınması ve kavitasyon gibi makine arızalarını tespit edebilir, bu da planlanmamış kesinti süresini en aza indirerek ve genel ekipman verimliliğini ve güvenilirliğini artırarak öngörücü bakım sağlar.
