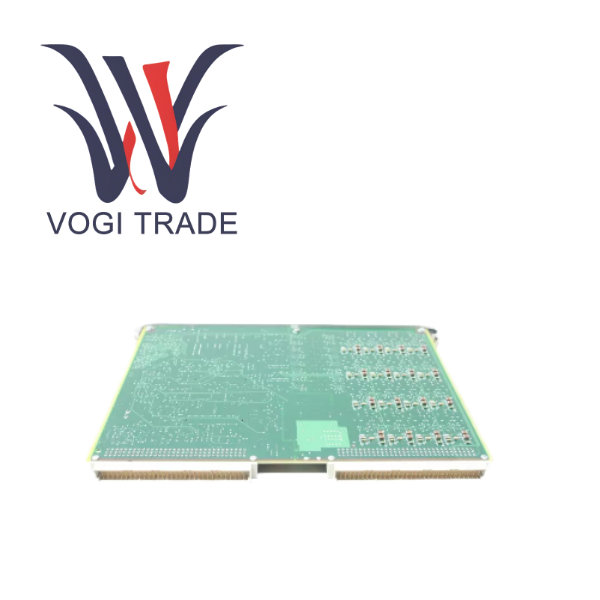

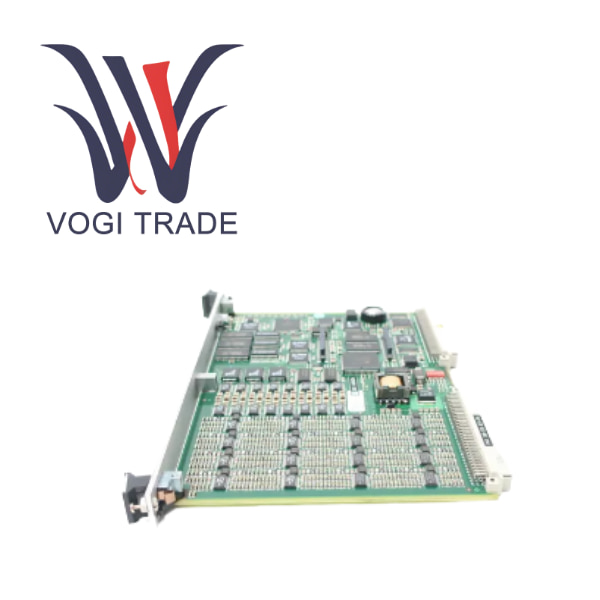

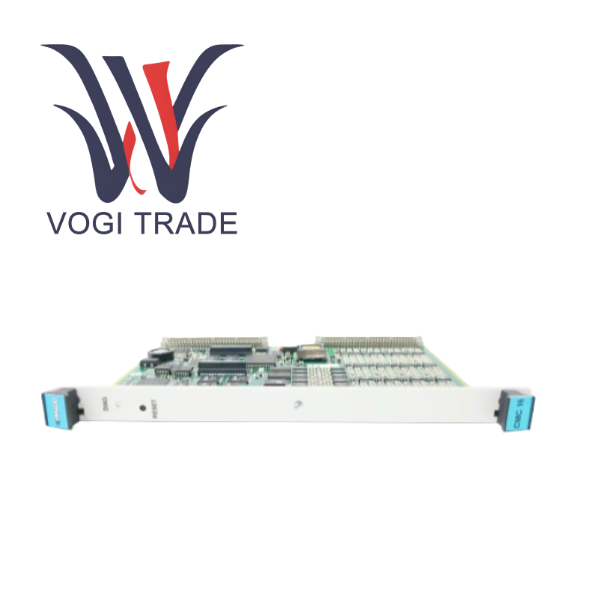

Titreşim CMC16 200-530-012-012

Ürün Özellikleri ve Parametreleri

Ürün Serisi       Vibro-Meter VM600 Durum İzleme Sistemi

Modül Tipi         Durum İzleme Kartı

Modeli                  CMC16

Sipariş Numarası      200-530-SSS-HHh

Kanallar ve Giriş Özellikleri

Dinamik Kanal Sayısı           16, her kanal bağımsız olarak yapılandırılabilir

Kanal Esnekliği

İlk 4 Kanal                         Dinamik Sinyal Girişi veya Hız/Faz Referans Girişi olarak yapılandırılabilir

Sonraki 12 Kanal                       Dinamik Sinyal Girişi veya Proses Değeri Girişi olarak yapılandırılabilir

A/D Dönüştürücü                           Kanal başına bağımsız 14 bit ADC. PC'ye iletilen veriler 12 bit + işaret bitidir

Maksimum Örnekleme Hızı            Kanal başına 51,2 kHz

Giriş Gerilimi Aralığı                  0,1, 0,2, 0,5, 1,0, 2,0, 4,0, 10,0, 20,0 V FS

Giriş Gerilim Aralığı                 -24V ila +24V FS

Kenar Yumuşatma Filtresi                     Bağımsız, programlanabilir izleme kenar yumuşatma filtresi, kesme frekansının 1,56 katında >70 dB zayıflatma

Sinyal-Gürültü Oranı                 >70 ​​dB'den 10 kHz'e kadar, >60 dB, 20 kHz'de

Sinyal İşleme Yeteneği

FFT Çözünürlüğü                          3200 satıra kadar

Eşzamanlı Örnekleme               Hıza dayalı Sipariş Takibini destekler, 15 RPM ila 30.000 RPM aralığı

Eşzamansız Örnekleme             20 kHz'e kadar sabit frekans aralığı örneklemesini destekler

İşleme Çıkışı                     Her kanal, aşağıdakiler de dahil olmak üzere tamamen yapılandırılabilir 10 işleme çıkışı oluşturabilir:

Zaman Alanı Değerleri                  RMS, Tepe, Tepe-Zirve, Gerçek Tepe, Gerçek Tepe-Zirve, Boşluk, Smax

Frekans Alanı Değerleri          Rastgele yapılandırılabilir frekans bandı enerjisi

Alarm                                      Her işlem çıkışı, gecikmeli ölü bölgeye sahip 6 yapılandırılabilir alarmla yapılandırılabilir

İletişim ve Depolama

İletişim Arayüzü          Ethernet ve RS-485 Seri Bağlantı

Yerleşik Arabellek Depolama           Geçici ağ iletişimi kesintileri sırasında verileri önbelleğe almak için 1 MByte RAM

İşlemci                                Zilog Z8S180 Mikrodenetleyici + Motorola 56002 DSP

Fiziksel ve Çevresel

Mimarlık                            VME

Boyut YxGxD                            262 mm x 20 mm x 187 mm

Çalışma Sıcaklığı           -25°C ila +65°C

Güç Kaynağı                          5 VDC ± %5, Güç Tüketimi 15W

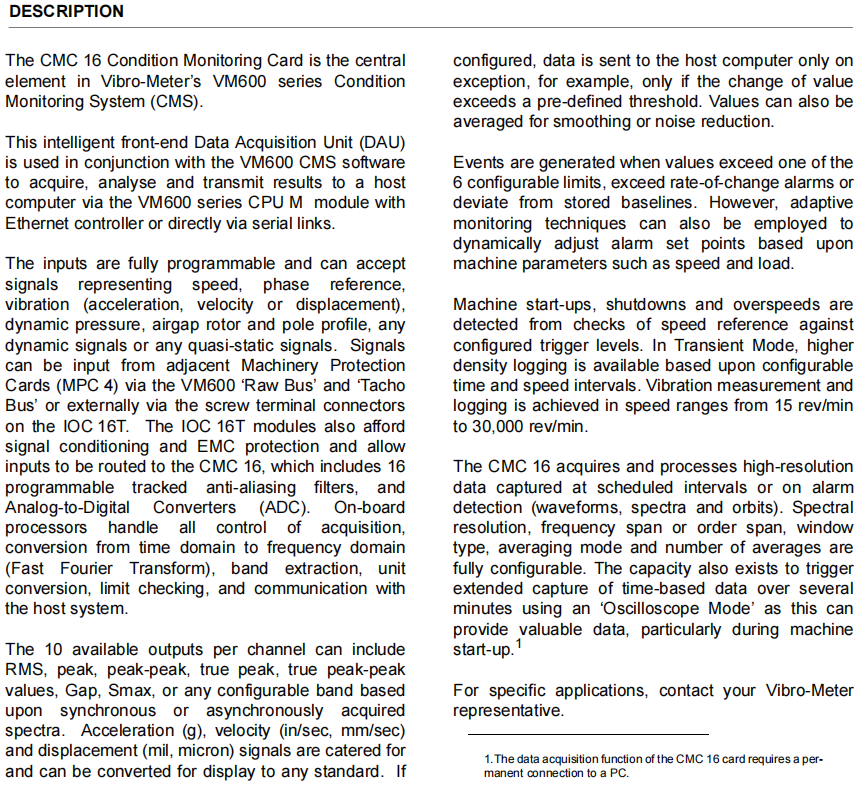

Ürün Fonksiyon Özellikleri

Gerçek 16 kanallı senkronize edinim

Her kanalın bağımsız bir ADC'si ve kenar yumuşatma filtresi vardır; bu, 16 sinyalin tamamının zamanında tamamen senkronize olmasını sağlar. Bu, yörünge takibi ve çok düzlemli dinamik dengeleme gibi gelişmiş analizler için çok önemlidir.

Güçlü yerleşik akıllı işlem

DSP + MCU mimarisi, CMC16'nın bilgi işlem görevlerinin çoğunu yerel olarak tamamlamasına olanak tanır, ham dalga formları yerine yalnızca değerli karakteristik değerleri veya alarm olaylarını yükleyerek ağ bant genişliğinden ve üst düzey bilgisayar kaynaklarından önemli ölçüde tasarruf sağlar.

Esnek kanal konfigürasyonu ve çok yönlülük

Tek bir kart, titreşim, hız ve proses değişkenleri gibi birden fazla sinyali aynı anda işleyebilir, sistem konfigürasyonunu ve kablolamayı basitleştirir

Kapsamlı makine koruması ve durum izleme

6 seviyeli gecikmeli alarmlar son derece hassas koruma mantığı sağlar

Uyarlanabilir izleme işlevi, yanlış alarmları önleyerek hız ve yük gibi makine parametrelerine dayalı olarak alarm eşiklerini dinamik olarak ayarlayabilir

Geçici Mod, başlatma ve kapatma gibi kritik işlemler sırasında daha yüksek yoğunlukta verileri kaydederek değerli arıza bilgilerini yakalayabilir

Çoklu veri toplama modları

Arka plan                            Rutin izleme

Program/Alarm'da oturum açıldı       Yüksek çözünürlüklü veri kaydı

Osiloskop Modu                   Geçici etki olaylarını analiz etmek için sürekli olarak 11 dakikaya kadar ham zaman alanlı dalga formlarını yakalayabilir

Yüksek güvenilirliğe sahip tasarım

Ağ bağlantı kesintilerini yönetmek için yerleşik arabellek depolama

Çalışırken değiştirme desteği, sistem çalışması sırasında kartın değiştirilmesine ve otomatik yeniden yapılandırmaya olanak tanır
