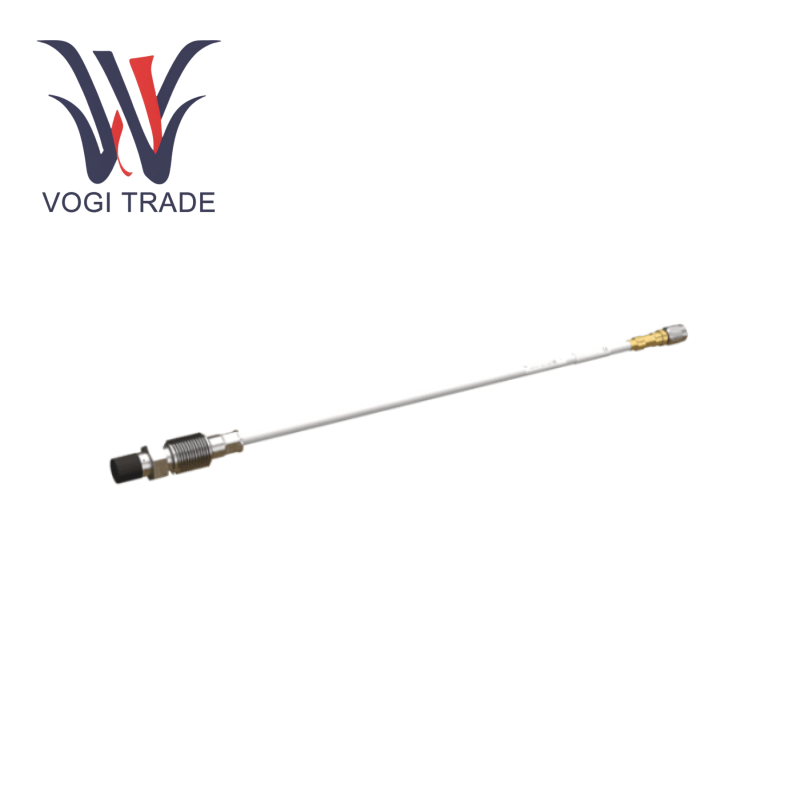

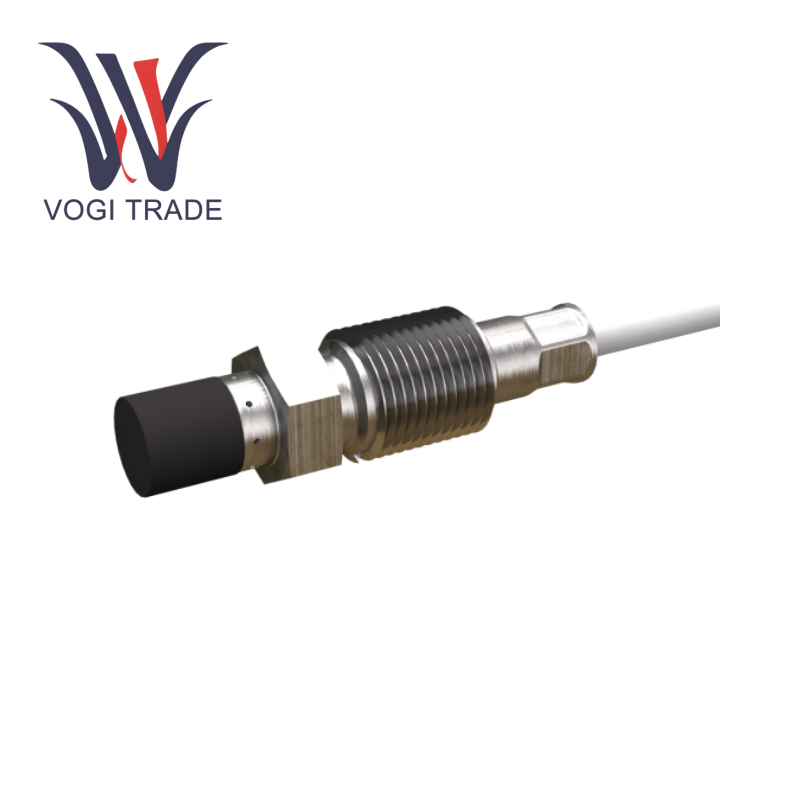

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10

Çekirdek parametreler

Doğrusal Aralık: 2 mm (0.15-2.15 mm)

Duyarlılık: 8 mV/μm (voltaj çıkışı)

Frekans Yanıtı: DC-20 KHz (-3 dB)

Çalışma sıcaklığı: -40 ° C ~ +180 ° C (kısa süreli 220 ° C/2H)

Koruma Seviyesi: IP68 (Prob)

Basınç Direnci: 6 Çubuk (100 PSID)

Malzeme: AISI 316L Paslanmaz Çelik Gövde + PPS Yüksek Sıcaklık Mühendislik Plastik Prob

Kurulum: Metrik iş parçacığı (ters kurulum)

Şok Direnci: 15G (11ms Yarı Sine Dalga)

Kablo Uzunluğu: 1 M İntegral Kablo (Uzatma Yok)

Çıkış sinyali: Orijinal voltaj (IQS900 Saç Kremi gerektirir)

Sertifika Standartları: - API 670 5. Baskı

IECEX/ATEX Patlamaya Uygun (Eski Sürüm Bileşenleri gereklidir)

- SIL 2 (IEC 61508)

temel avantajlar

1. Aşırı ortamlarda güvenilir çalışma

180 ° C sürekli çalışma + 220 ° C Kısa süreli sağkalım, gaz türbini egzoz bölümü için uygun, hidrolik sistem yüksek sıcaklık alanı.

IP68 Koruma + FEP kılıfı (isteğe bağlı) yağ, kimyasal korozyon ve yüksek basınçlı yıkamaya direnir.

2. Mikron seviyesi doğruluk garantisi

Sıcaklık telafisi algoritması, uzun süreli stabilite sağlamak için -30 ° C ~ 150 ° C sürüklenmeyi (hata <%5) ortadan kaldırır.

20 KHz geniş frekans tepkisi, yüksek frekanslı titreşim olaylarını yakalar (rulman başarısızlığının erken harmonikleri gibi).

3. Güvenlik ve teşhis entegrasyonu

Diyagnostik IQS900 ile eşleştirildiğinde, TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10, gerçek zaman içinde zincir hatasını (sensör/kablo/saç kremi) belirtmek için sınırını (<-20.5mma veya> -15.5mma) aşar.

SIL 2 "Tasarım Seviyesi" sertifikası, doğrudan fonksiyonel güvenlik sistemlerinde (aşırı hız koruma OD'leri gibi) kullanılır.

4. Modüler ve hızlı yükseltme

Tamamen değiştirilebilir bileşenler, geleneksel TQ4XX sistemlerinin (IQS45X'in yerini alan IQS900 gibi) doğrudan yerini alabilir.

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10, sistem tepkisini optimize etmek için yerinde zincir uzunluğu ince ayarını (± 0.1m elektrik telafisi) destekler.

Tipik uygulama senaryoları

Enerji ve Güç: Buhar Türbini Şaft Titreşim İzleme, Gaz Jeneratörü Eksenel Yer Değiştirme Koruması

Petrol ve Gaz Kimya Endüstrisi: Santrifüj Kompresör Yatak Titreşim Analizi, Pompa Mühürü Kuzgası Kontrolü
