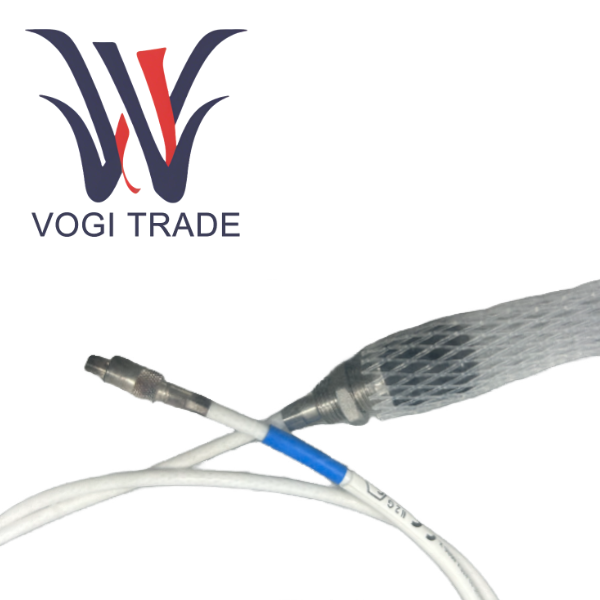

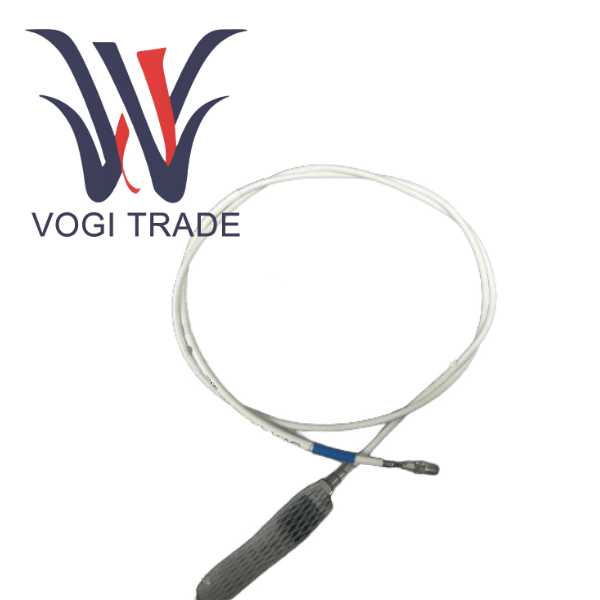

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05

Ürün Ovinceleme

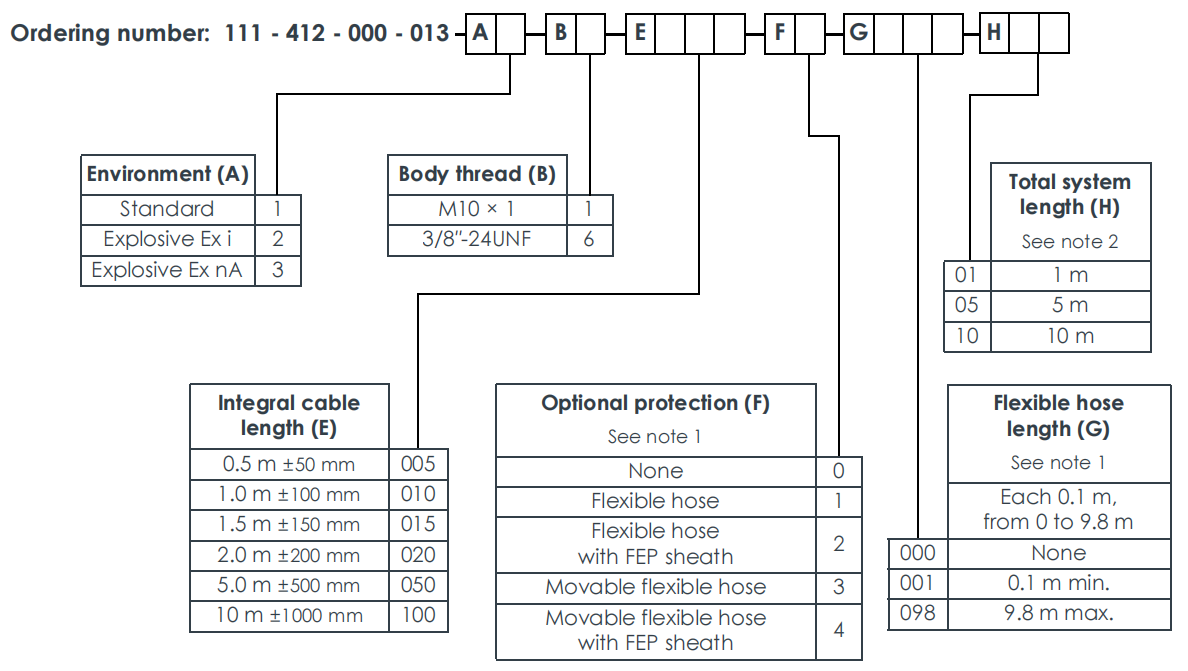

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 modelinin model kod analizi aşağıdaki gibidir:

111-412-000-013: Temel ürün numarası, TQ412 serisi sensör olarak açıkça işaretlenmiştir

A1: Genel endüstriyel ortamlara uygun, patlamaya dayanıklı (Ex) sertifikası olmayan, standart endüstriyel versiyonu belirten çevresel seçenek

B6: 3/8 "-24 UNF İngiliz dişini gösteren diş tipi. Bu, Kuzey Amerika pazarında çok yaygın olan ince dişli tek tip diş spesifikasyonudur.

E050: 5,0 metre ± 0,5 metrelik entegre FEP koaksiyel kabloyu belirten dahili kablo uzunluğu

F2: FEP kılıflı esnek paslanmaz çelik hortumu gösteren isteğe bağlı koruma. Bu mükemmel mekanik koruma ve kimyasal koruma sağlar

G050: 5,0 metre uzunluğunda koruyucu hortumu gösteren esnek hortum uzunluğu

H05: Toplam sistem uzunluğu, bu sensörün 5 metrelik tam bir ölçüm zinciri oluşturacak şekilde tasarlandığını gösterir. Bu konfigürasyonda, dahili kablo zaten 5 metre uzunluğunda olduğundan, genellikle EA402 kablosunu ek olarak uzatmaya gerek yoktur.

Uygulanabilir endüstri kapsamı

Bu TQ412 modeli genel amaçlı bir sensör değildir ancak belirli ekipman standartlarının ve yüksek riskli endüstriyel ortamların çapraz gereksinimleri için özel olarak üretilmiştir.

Kuzey Amerika enerji ve enerji endüstrisi

Tipik ekipman: GE ve Westinghouse gibi üreticiler tarafından üretilen F sınıfı/HA sınıfı gaz türbinleri ve süperkritik kömürle çalışan buhar türbinleri

Özel uygulama noktaları

Kompresör/türbin yatağı muhafazasının iç alanı son derece dardır ve yüksek sıcaklıkta gaz sızıntısı riski vardır. TQ412'nin ters kurulum tasarımı, kablonun soğutma havası kanalı boyunca kuyruktan dışarı çekilmesine olanak tanıyarak yüksek sıcaklıktaki alandan kaçınılmasını sağlar. F2 hortumu, 150°C'nin üzerindeki sıcaklıklarda ısı radyasyonuna ve yağlama yağı sıçramalarına dayanabilir.

Hidrojen sızıntısını önlemek için jeneratörün uyarma ucu sızdırmazlık yatağının eksenel yer değiştirmesinin izlenmesi gerekir. Bu alan hidrojen-yağ karışımıyla doldurulmuştur. FEP kılıfı, sızdırmazlık yağının uzun süreli aşınmasına karşı dayanıklıdır ve paslanmaz çelik hortum, bakım aletlerinin kazara kesilmesine karşı korunur.

Çalışma koşulundaki zorluklar: başlatma ve kapatma sırasındaki termal şok (-20°C ila +180°C), güçlü elektromanyetik girişim ve sürekli titreşim.

Bu modelin B6 dişi, orijinal OEM fabrika delik konumuyla mükemmel şekilde eşleşir ve kılavuz çekme değişikliği gerektirmez. F2 koruması, 8 ila 10 yıla kadar süren büyük bir revizyon döngüsü sırasında bakım gerektirmeden çalışmayı sağlar.

Petrokimya endüstrisi

Tipik ekipmanlar arasında etilen parçalayıcı gaz kompresörleri, hidrojenasyon işlemi sirkülasyonlu hidrojen kompresörleri ve büyük ölçekli katalitik parçalayıcı ana fanlar bulunur.

Özel uygulama noktaları

Kompresör silindirinin içindeki kademeli contalar, rotor hizalama durumunu izlemek için kullanılabilir. Burada H₂S, NH₃ ve amin sıvısı gibi güçlü korozif ortamlar bulunmaktadır. FEP kılıfı bu kimyasallara uzun süre dayanabilen az sayıdaki malzemeden biridir.

FCC ana fanının giriş kılavuz kanadı aktüatörünün yakınındaki ortam, oldukça aşındırıcı olan katalizör tozuyla doludur. Paslanmaz çelik hortum, tozun kabloya girmesini ve yalıtım arızasına neden olmasını önlemek için fiziksel bir bariyer oluşturur.

Çalışma koşullarındaki zorluklar: kimyasal korozyon, toz erozyonu, yüksek sıcaklık ve potansiyel olarak patlayıcı ortamlar.

Bu modelin F2 konfigürasyonu "kimya + erozyon" ikili tehdidiyle başa çıkmada tek güvenilir çözümdür. 5 metrelik dahili kablo, tehlikeli alanlara bağlantı noktaları eklenmesini önler ve kendinden güvenli kablolama ilkesine uygundur.
