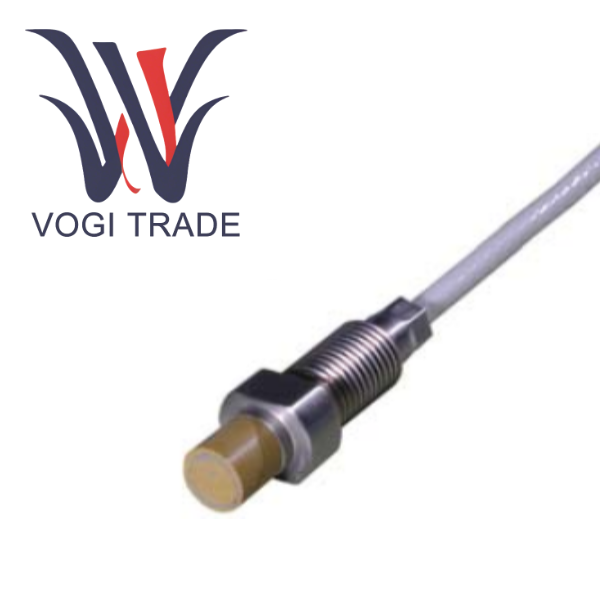

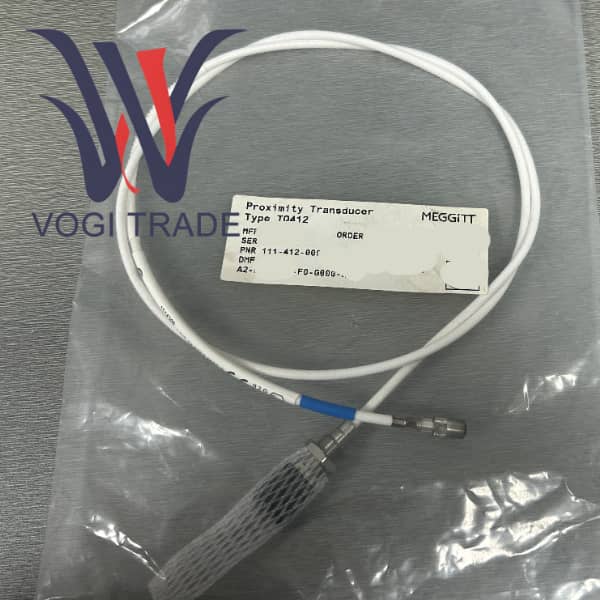

TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05

Ürün Ovinceleme

Bu ürün modeli TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05'in özel konfigürasyonu tanımlanmıştır:

A1: Standart çevresel versiyon, patlamaya dayanıklı değil.

B6: Standart prob montaj deliğine kurulum için uygun olan 3/8"-24 UNF İngiliz dişini benimser.

E050: Entegre kablo uzunluğu 5,0 metre ± 500 milimetredir.

F0/G000: İlave esnek paslanmaz çelik koruyucu hortum veya FEP kılıfı yoktur.

H05: Tüm ölçüm zincirinin (sensör + uzatma kablosu) toplam sistem uzunluğu 5 metredir. Entegre kablo zaten 5 metre uzunluğunda olduğundan, bu, ilave EA402 uzatma kablosuna gerek olmadığı anlamına gelir.

Bu sensörün birlikte kalibre edilmiş ve değiştirilebilir bir komple ölçüm sistemi oluşturmak için IQS450 sinyal koşullayıcı ile birlikte kullanılması gerekir. Çalışma prensibi girdap akımı etkisine dayanmaktadır. Sensör probunun ucundaki bobin aracılığıyla yüksek frekanslı bir elektromanyetik alan oluşturulur. Metal bir hedef yüzeyine yaklaşıldığında hedef yüzeyinde girdap akımları indüklenecek ve böylece bobinin empedansı değişecektir. IQS450 sinyal koşullayıcı bu değişikliği algılar ve prob ile hedef yüzey arasındaki boşluğa orantılı bir voltaj veya akım sinyali verir.

Avantajları

Olağanüstü ölçüm performansı ve kararlılığı

Yüksek doğrusallık ve tekrarlanabilirlik: Kalibre edilmiş 2 mm veya 4 mm aralığında, çıkış sinyali boşlukla oldukça doğrusal bir ilişki gösterir ve doğrusal olmayan hata son derece küçüktür. Bu yüksek doğrusallık, eksen yörüngesinin hassas bir şekilde yakalanması ve küçük dengesizlik veya yanlış hizalama hatalarının tanımlanması için çok önemlidir.

Geniş frekans tepkisi yalnızca düşük frekanslı şaft yer değiştirmesini doğru bir şekilde ölçmekle kalmaz, aynı zamanda yüksek frekanslı titreşim bileşenlerini de tam olarak yakalayarak kapsamlı durum izleme gereksinimlerini karşılar.

Sensör ve eşleşen regülatörden oluşan sistem, mükemmel sıcaklık dengeleme özelliğiyle tasarlanmıştır. -40°C ila +180°C çalışma aralığında, hassasiyet sapması %5'in altında sıkı bir şekilde kontrol edilir. Bu, buhar türbininin başlatılması ve kapatılması sırasında ciddi sıcaklık değişiklikleri olsa bile ölçüm verilerinin güvenilir kalacağı ve sıcaklık sapmasından kaynaklanan yanlış alarmların önleneceği anlamına gelir.

Eşsiz dayanıklılık ve çevreye uyum

IP68 koruma derecesine sahip prob kafası tamamen yalıtılmıştır ve yağa, suya veya diğer sıvılara daldırıldığında uzun süre çalışabilir. Rulman kutuları içi gibi zorlu yerlere montaja çok uygundur.

Yüksek kaliteli malzeme olan AISI 316L paslanmaz çelik kasa, son derece güçlü korozyon direncine sahiptir ve petrokimya tesislerinde yaygın olarak bulunan asitlerin, alkalilerin ve tuz spreyinin aşınmasına karşı direnç gösterebilir. Torlon'un son teknoloji ürünü malzemesi, sıradan plastik veya seramiklerden çok daha üstün olan yüksek mukavemeti, yüksek aşınma direncini ve mükemmel ısı direncini birleştirir.

Zorlu çevre testlerinden geçmiştir: IEC 60068 standartlarıyla uyumludur, 5 g'lik sürekli titreşime ve 15 g'lik darbeye dayanabilme kapasitesine sahiptir ve büyük dönen makinelerin yakınında bile kararlı çalışmayı garanti eder.

Dezavantaj

Yüksek toplam sahip olma maliyeti

İlk satın alma maliyeti yüksektir. API 670 standardına uygun, uluslararası birinci sınıf bir markanın ürünü olarak birim fiyatı, sertifikasız veya yerli benzer ürünlere göre çok daha yüksektir. Tam bir ölçüm noktası setinin maliyeti, sıradan sensörlerin maliyetinin birkaç katı olabilir.

Özel aksesuarlara dayanır ve çalışması için orijinal IQS450 sinyal koşullayıcıyla eşleştirilmesi gerekir ve IQS450'nin kendisi de oldukça pahalıdır. Bu, kullanıcıların maliyetleri düşürmek için daha ucuz üçüncü taraf klimaları seçemedikleri kapalı bir ekosistem oluşturur.

Yedek parça maliyeti: Sensör veya kablo hasar gördüğünde, orijinal fabrika yedek parçalarının değiştirilme maliyeti de oldukça yüksektir.

Sistem entegrasyonunun sınırlamaları ve karmaşıklığı

Çıkış geleneksel -2V ila -18V voltaj veya -15,5mA ila -20,5mA akım sinyali olan analog çıkış. Modern dijital ve ağ bağlantılı Endüstriyel 4.0 ortamında güçlü bir uyumluluğa sahip olmasına rağmen, yerel dijital iletişim yeteneklerinden yoksundur ve üst düzey izleme ağına bağlanmak için ek veri toplama donanımı gerektirir, bu da sistem hiyerarşisini ve karmaşıklığını artırır.
