TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

Ürüne Genel Bakış

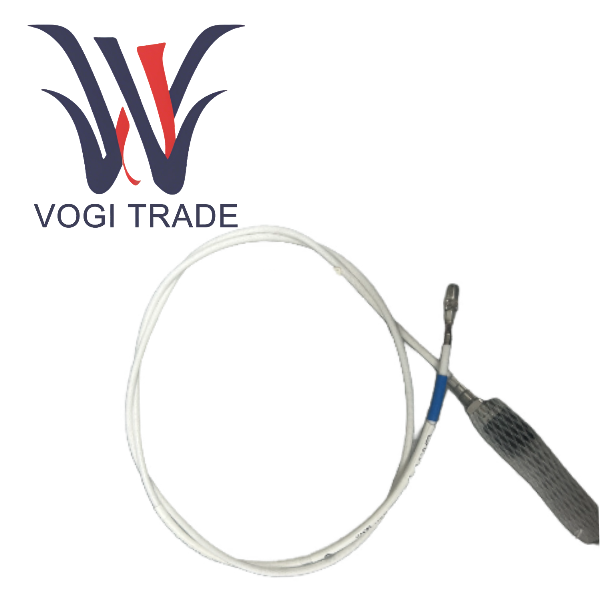

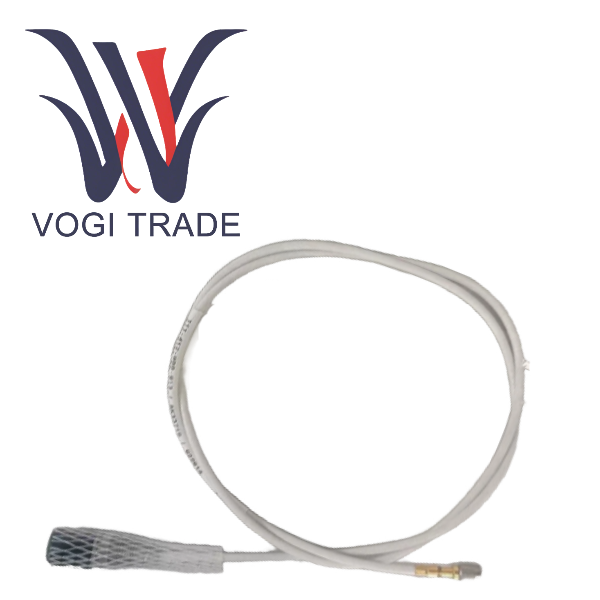

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05, Parker Meggitt tarafından üretilen yüksek performanslı, temassız bir girdap akımı deplasman sensörüdür. TQ412 ürünü, yakın ölçüm sistemi ürün grubuna aittir ve zorlu endüstriyel ortamlarda dönen mekanik millerin göreceli titreşimini ve eksenel yer değiştirmesini hassas bir şekilde ölçmek için özel olarak tasarlanmıştır.

Model kodu aşağıdaki gibi ayrıştırılır

111-412-000-013    TQ412 serisi sensörü belirten temel ürün numarası.

A1                         Patlamaya dayanıklılık sertifikası olmayan, standart endüstriyel versiyonu belirten çevre seçeneği

B1                         Diş tipi, M10 x 1 metrik diş

E050                      Dahili kablo uzunluğu, 5,0 metre ± 0,5 metrelik entegre FEP koaksiyel kablo

F2                         İsteğe bağlı koruma, FEP kılıflı esnek paslanmaz çelik hortum

G050                     Esnek hortum uzunluğu, 5,0 metre uzunluğunda koruyucu bir hortum.

H05                       Toplam Sistem Uzunluğu olan bu sensör, 5 metrelik komple bir ölçüm zinciri oluşturacak şekilde tasarlanmıştır. Bu konfigürasyonda dahili kablo zaten 5 metre olduğundan, genellikle EA402 kablosunu ek olarak uzatmaya gerek yoktur.

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05, sinyal kablosunun montaj dişinden geçmek yerine sensörün arkasından çıkarılmasıyla karakterize edilen bir Ters Montaj sensörüdür. Bu tasarım, özellikle kurulum alanının sınırlı olduğu, kablolamanın ön uçtan yapılamadığı veya kabloların, rulman yataklarının içi, dar mahfazalar veya kaplinlerin yakını gibi belirli bir yol boyunca çıkarılmasının gerektiği uygulamalar için uygundur.

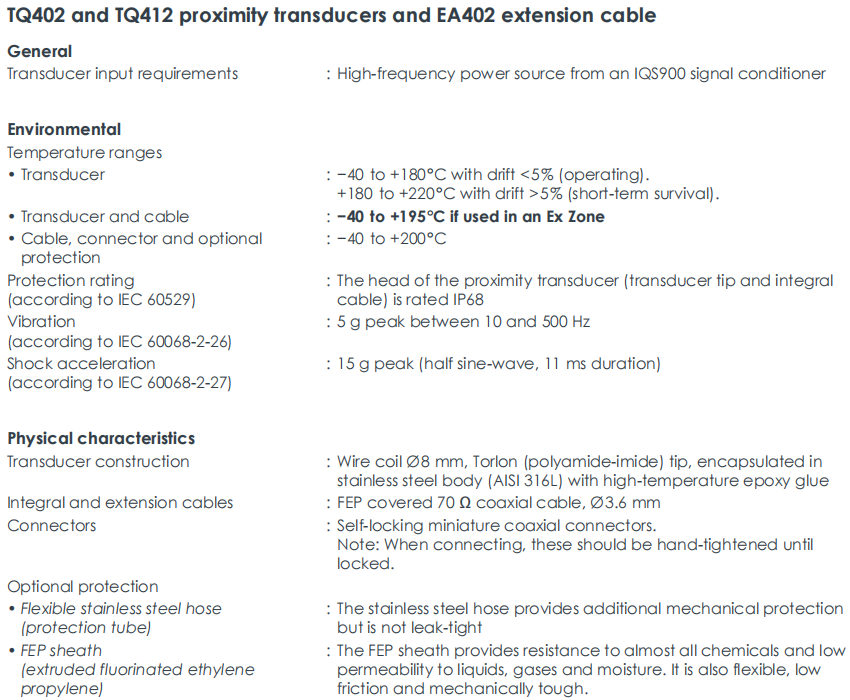

Ürün Özellikleri ve Parametreleri

Ölçüm prensibi Girdap Akımı

Frekans yanıtı       DC'den 20 kHz'e (-3 dB)

Prob boyutu                     Prob çapı Ø 8,2 mm, altıgen anahtar boyutu 14 mm

Çalışma sıcaklığı aralığı

Sensör gövdesi                                -40°C ila +180°C

Kısa süreli hayatta kalma sıcaklığı    +180°C ila +220°C

Sensörler ve kablolar                      -40°C ila +195°C

Titreşim önleme kapasitesi                  5g maksimum

Darbe direnci kapasitesi            15g maksimum

Bu sipariş belirli parametrelerle yapılandırılmıştır

Diş                                  M10 x 1 metrik

Dahili kablo uzunluğu E             5,0m ± 0,5m

Opsiyonel koruma F2             Esnek paslanmaz çelik hortum + FEP kılıf

FEP kılıfının avantajları       TQ412 hemen hemen tüm kimyasallara karşı dayanıklıdır, sıvılara, gazlara ve neme karşı son derece düşük geçirgenliğe sahiptir ve aynı zamanda esneklik, düşük sürtünme katsayısı ve mükemmel mekanik tokluğa sahiptir.

Esnek hortum uzunluğu G             5,0m. Sipariş kurallarına göre maksimum uzunluk = dahili kablonun uzunluğu - 200 mm = 4,8 m. Burada G050, kabloların çoğunu kapsayan etkin koruyucu uzunluk olarak anlaşılmalıdır.

Toplam sistem uzunluğu H             5 metre

Ürünün işlevsel özellikleri

Aşırı kurulum sorunlarını çözmek için ters monte edilmiş yapının çekirdek tasarımı

Fiziksel düzen, sinyal kablosunun dişin ön ucundan geçmek yerine sensör gövdesinin kuyruğundan eksenel olarak çıkarılmasına olanak tanır. Bu, sensör kurulduktan sonra kablonun eksenel veya radyal yönde serbestçe döşenmesine olanak tanır ve geleneksel dik sensörlerin ön taraftaki yetersiz alan nedeniyle kablolanamaması sorununu ortadan kaldırır.

Tipik uygulama senaryoları

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05, ön kısmında çalışma alanı olmayacak şekilde rulman yatağının içindeki kör deliğe monte edilebilir.

Kaplin, sızdırmazlık boşluğu veya mahfazanın iç duvarına yakın dar bir alan.

Kablo kanalı düzenini basitleştirmek için birden fazla sensör kablosunun aynı taraftan çıkarılmasının gerektiği durumlarda

Mühendislik avantajları, mekanik tasarımın izleme noktaları üzerindeki kısıtlamalarının önemli ölçüde azaltılması, başlangıçta "ölçülemeyen" anahtar konumların "ölçülebilir" konumlara dönüştürülmesi ve genel makine durumu algısının kapsanma oranının arttırılmasında yansıtılmaktadır.
