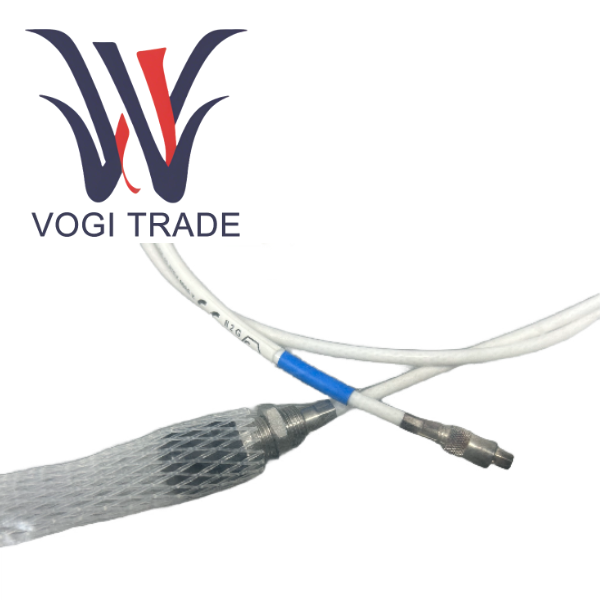

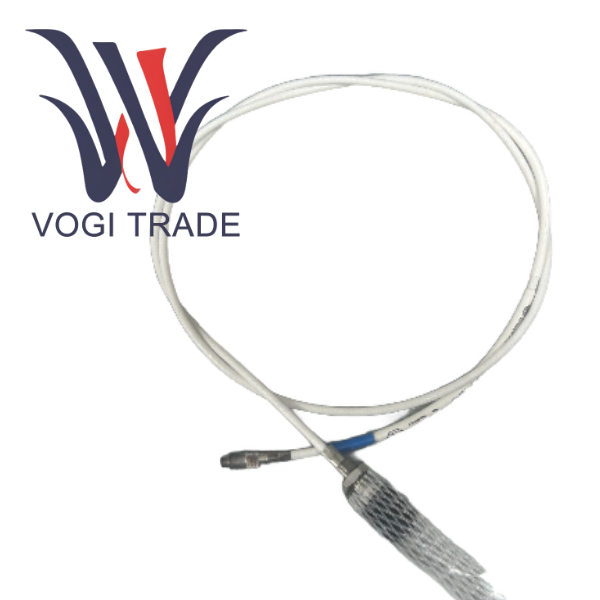

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

Ürün Ovinceleme

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 modelinin model kod analizi aşağıdaki gibidir:

111-412-000-013     Temel ürün numarası, açıkça TQ412 serisi sensör olarak işaretlenmiştir.

A1                          Genel endüstriyel ortamlara uygun, patlamaya dayanıklılık (Ex) sertifikası olmayan, standart endüstriyel versiyonu belirten çevre seçeneği.

B1                          En yaygın kurulum özelliklerinden biri olan M10 x 1 metrik dişini gösteren diş türü.

E010                       Dahili kablo uzunluğu; 1,0 metre ± 0,1 metrelik entegre FEP koaksiyel kabloyu gösterir.

F0                          Ek mekanik veya kimyasal korumanın olmadığını belirten isteğe bağlı koruma, yani yalnızca standart FEP kabloları kullanılır.

G000                      Esnek hortumun uzunluğu, F0'a karşılık gelir ve esnek olmayan paslanmaz çelik hortumu gösterir.

H10                        Toplam Sistem Uzunluğu (TSL), bu sensörün 10 metrelik tam bir ölçüm zinciri oluşturacak şekilde tasarlandığını belirtir. Dahili kablo yalnızca 1,0 metre uzunluğunda olduğundan, talep edilen 10 metrelik TSL'ye ulaşmak için 9,0 metrelik bir EA402 uzatma kablosu kullanılmalıdır.

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10'un temel özelliği Ters Montaj tasarımıdır. Standart dikey sensörlerden farklı olarak TQ412'nin sinyal kablosu sensör gövdesinin kuyruğundan çıkarılır. Bu benzersiz yapı, sınırlı kurulum alanı, kabloların öne döşenememesi veya özel kablo yönlendirme ihtiyacı gibi mühendislik sorunlarının çözümü için onu ideal bir seçim haline getiriyor.

Ürünün işlevsel özellikleri

Yüksek kaliteli geniş bant sinyal edinimi

20 kHz bant genişliği, temel izleme gereksinimlerini fazlasıyla aşar ve rulmanların arıza karakteristik frekansı, dişli ağlarının kenar frekans bandı ve bıçak geçiş frekansı gibi yüksek frekanslı geçici sinyalleri doğru bir şekilde yakalayabilir ve gelişmiş teşhis için yüksek kaliteli ham veriler sağlayabilir.

Düşük gürültülü 70 Ω koaksiyel kablo ve kendinden kilitlemeli konektör, tam bir korumalı devre oluşturarak frekans dönüştürücüler ve yüksek güçlü motorlar gibi ekipmanlardan kaynaklanan elektromanyetik paraziti etkili bir şekilde bastırarak sinyalin saflığını sağlar.

Sağlam ve güvenilir endüstriyel sınıf yapı

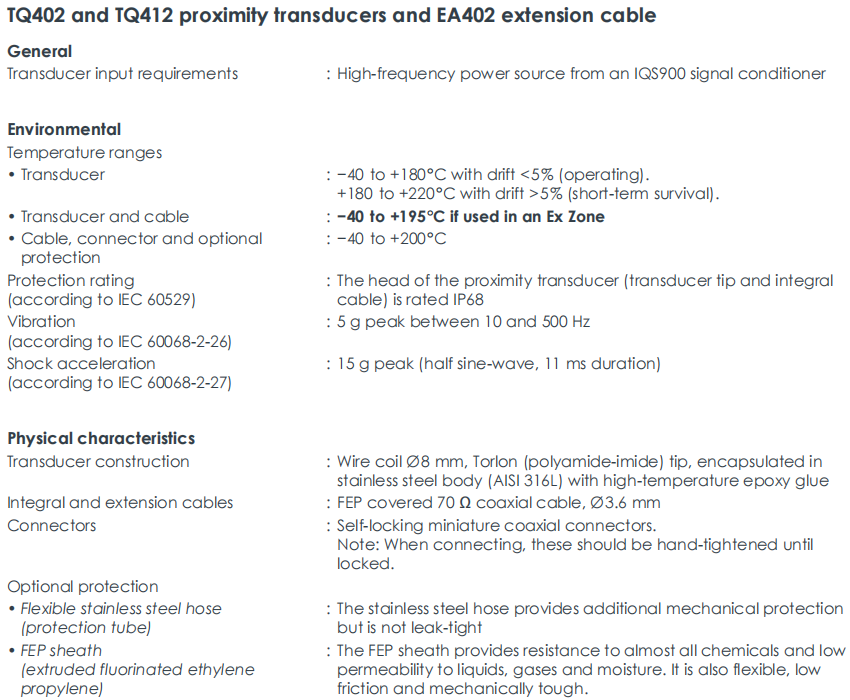

IP68 yalıtımlı Torlon ucu ve paslanmaz çelik gövde, yüksek sıcaklıkta epoksi yapıştırıcıyla tamamen yalıtılmış olup, yağ, su ve soğutma sıvısı gibi zorlu ortamlarda uzun süreli kararlı çalışmaya olanak tanır.

-40°C ile +180°C arasında değişen aşırı sıcaklık değişimlerinde sistem kayması %5 oranında kontrol edilir ve soğuk çalıştırmadan, tam yükte çalışmaya ve kapatmaya kadar tüm süreç boyunca verilerin tutarlılığı ve karşılaştırılabilirliği sağlanır.

5g titreşim ve 15g şok toleransıyla yüksek titreşim ve şok direnci, buhar türbinleri ve kompresörler gibi büyük dönen makinelerin güçlü titreşim ortamında arıza olmamasını sağlar.

Standardizasyon ve sistem değiştirilebilirliği

Toplam sistem uzunluğu kalibrasyonu gerçekleştirilir ve tüm ölçüm zinciri (TQ412 + EA402 + IQS450) 10 metrelik TSL'ye göre eşit şekilde kalibre edilir. Bu, aynı spesifikasyona sahip herhangi bir TQ412 sensörünün, üst bilgisayardaki aralık Ayarlarının yeniden kalibrasyonuna veya ayarlanmasına gerek kalmadan doğrudan değiştirilebileceği anlamına gelir, bu da bakım sürecini büyük ölçüde basitleştirir ve arıza süresini azaltır.

API 670 uyumluluğunun temel performans göstergeleri, proje uyumluluğunun teknik garantisi olan, petrol ve gaz endüstrisindeki mekanik koruma sistemlerine yönelik uluslararası API 670 standardının tavsiye edilen gereksinimlerine uygundur.
