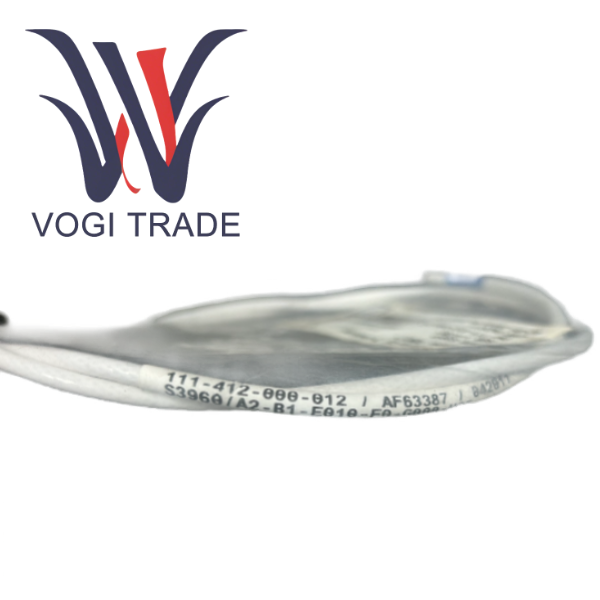

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

Ürün özellikleri ve parametreleri

Temel tip                               TQ412 ters monteli yakınlık sensörü

Sipariş Numarası                         111-412-000-012-A1-B1-E050-F1-G050-H05

Ortam (A)                      A1 - Standart

Gövde dişi (B)                       B1 - M10 x 1

Gövde uzunluğu (C)                       20 mm'den 250 mm'ye kadar seçilebilir aralık

Dişsiz uzunluk (D)              0 mm'den 230 mm'ye kadar isteğe bağlı aralık

Entegre kablo uzunluğu (E)       E050-5,0m ± 500mm

Opsiyonel koruma (F)             F1 - Esnek paslanmaz çelik hortum

Esnek hortum uzunluğu (G)            G050-5,0m

Minimum bükülme yarıçapı           50 mm

Toplam sistem uzunluğu (H)             H05-5 m

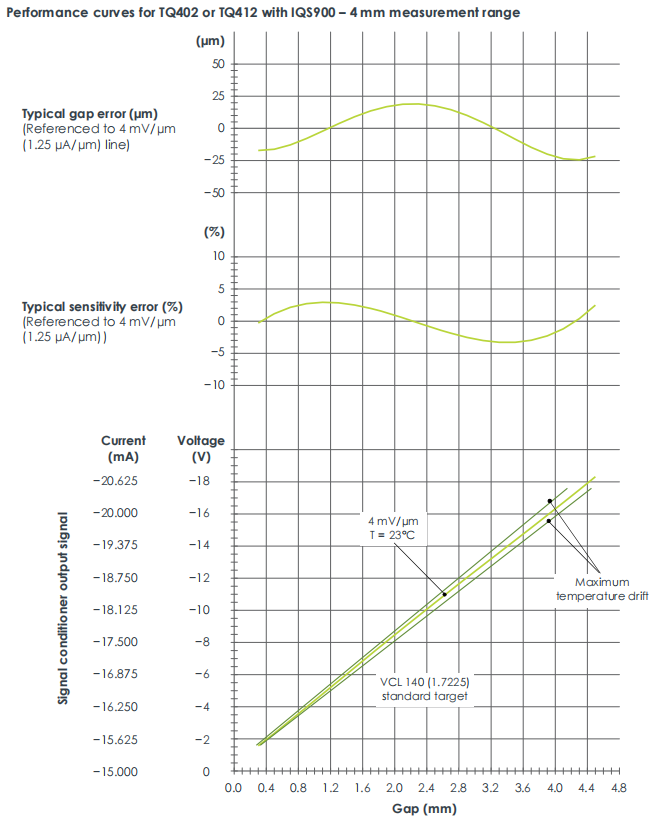

Ölçüm aralığı/hassasiyet Birlikte verilen IQS450 sinyal koşullayıcı tarafından belirlenir

Frekans yanıtı                  DC'den 20 kHz'e (-3 dB)

Çalışma sıcaklığı aralığı

Sensör gövdesi                            -40°C ila +180°C

Konektör                               200°C'ye kadar

Koruma sınıfı                      Sensör kafası IP68 standardına uygundur

İlgili ürün önerileri

Çekirdek sinyal işleme ünitesi: IQS 450 sinyal koşullayıcı

İşlev ve Rol

IQS 450, TQ412'nin "beyni" ve "güç kaynağıdır". IQS450, TQ412'nin gerektirdiği -20V ila -32V DC uyarma güç kaynağını sağlar ve sensörden yüksek frekanslı modüle edilmiş sinyalleri alır.

Dahili devre sinyali demodüle eder, güçlendirir ve doğrusallaştırır ve sonuçta prob-hedef yüzey boşluğu ile sıkı bir doğrusal ilişkiye sahip standartlaştırılmış bir analog sinyal üretir.

İki ana endüstriyel çıkış konfigürasyonunu destekler

3 telli voltaj çıkışı: -2V ila -18V, dinamik aralık 16V, yüksek hassasiyetli veri toplama sistemleri için uygundur.

2 hatlı akım çıkışı: -15,5mA ila -20,5mA, dinamik aralık 5mA, güçlü anti-parazit özelliği, PLC veya DCS sistemlerine uzun mesafeli iletim için uygundur.

TQ412 ile sinerji

TQ412 ve IQS450 çift olarak sipariş edilmeli ve fabrika sistem düzeyinde kalibrasyondan geçmelidir. Bu, herhangi bir bileşeni değiştirirken, model kodu eşleştiği sürece (özellikle 2 mm aralığa karşılık gelen B21/B22 gibi Bxx seçeneği için), karmaşık yerinde yeniden kalibrasyona gerek kalmadan "tak ve çalıştır" işleminin gerçekleştirilebileceği ve bakım sürecini büyük ölçüde basitleştirdiği anlamına gelir.

IQS450'nin giriş arayüzü, TQ412'nin erkek konnektörüne mükemmel şekilde uyan, güvenilir bağlantı ve iyi koruma sağlayan, kendinden kilitlenen bir mikro koaksiyel konnektördür.

Kontrol kabinine düzgün kurulum için opsiyonel MA 130 DIN ray montaj adaptörü.

Sistem düzeyinde izleme platformu: VM600 Mekanik Koruma ve Durum İzleme Sistemi

İşlev ve Rol

VM600, Meggitt'in amiral gemisi çevrimiçi izleme platformudur; veri toplama, gerçek zamanlı analiz, alarm mantığı, geçmiş depolama ve uzaktan iletişimi birleştiren entegre bir çözümdür.

VM600, özel bir raf aracılığıyla birden fazla IQS450 veya diğer türdeki koşullandırma modüllerini barındırır ve tüm veya birden fazla makinenin çok yönlü izlenmesine olanak tanır.

TQ412/IQS450 ile sinerji

IQS450'nin analog çıkış sinyali doğrudan VM600'ün veri toplama kartına bağlanır. VM600 yalnızca orijinal titreşim dalga formunu ve eksen yörüngesini kaydetmekle kalmaz, aynı zamanda spektral analiz, trend analizi ve start-stop analizi gibi gelişmiş teşhisleri de gerçekleştirebilir.

TQ412 tarafından tespit edilen titreşim veya yer değiştirme, önceden ayarlanmış güvenlik eşiğini aştığında VM600, kilitlemeli kapatma için röle çıkışını anında tetikleyerek pahalı dönen ekipmanı ciddi hasarlardan koruyabilir.

Güçlü yazılımı sayesinde kullanıcılar, arıza teşhisi ve bakım kararları için tüm verilere uzaktan erişebilir.

Tipik uygulama senaryoları

Büyük petrokimya tesislerindeki kompresör üniteleri, enerji santrallerindeki buhar türbini jeneratör setleri ve çelik fabrikalarındaki ana fanlar gibi önemli varlıkların durumunun izlenmesi ve korunması.
