TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

Kurulum Öncesi Hazırlıklar

Modeli ve malzemeyi kontrol edin

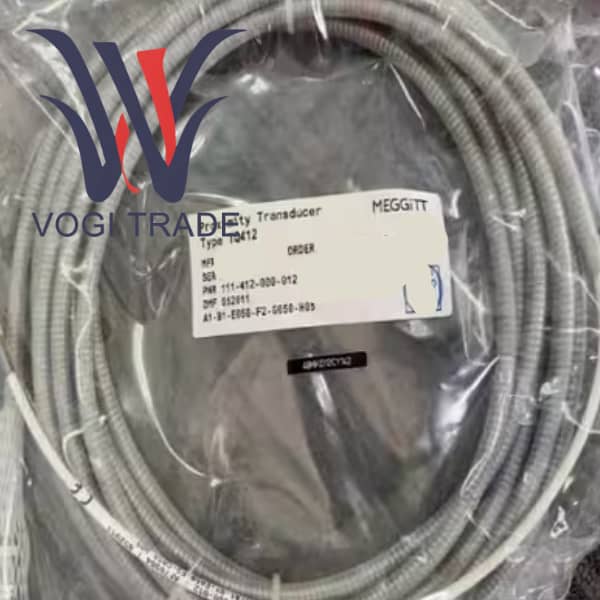

Alınan sensör modelinin 111-412-000-012 A1-B1-E010-F1-G010-H05 olduğunu doğrulayın.

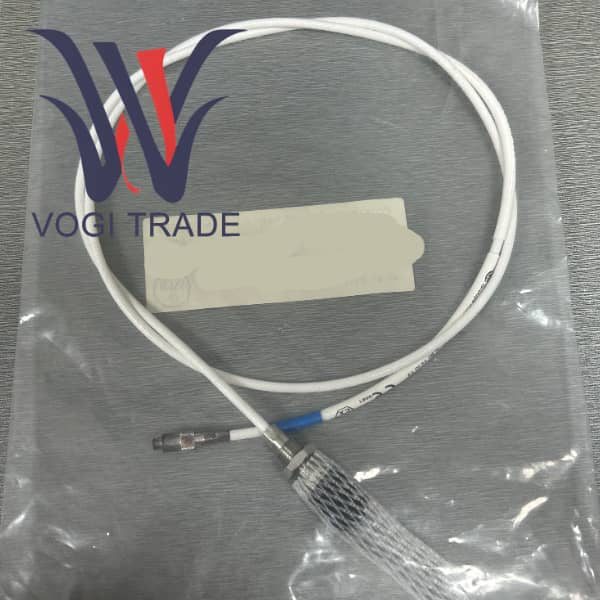

TQ412 sensör (1m paslanmaz çelik hortumlu), EA402 4,0m uzatma kablosu, IP 172 bağlantı koruyucusu ve IQS900 sinyal koşullayıcı dahil olmak üzere destekleyici malzemelerin eksiksiz olup olmadığını kontrol edin.

TQ412'nin esnek paslanmaz çelik hortumunu ve FEP kablosunu taşımadan kaynaklanan herhangi bir girinti, kesik veya deformasyon açısından görsel olarak inceleyin. Herhangi bir hasar varsa kurmayın.

Kablolama yolunu planlayın

Ön ucun TQ412 tarafında, prob kurulum deliğinden ilk sabit noktaya kadar olan yolu planlayın. Yolun bu bölümü tamamen F1 paslanmaz çelik hortumlarla korunacak.

Arka uçtaki EA402 ölçümü, IP 172 koruyucudan kontrol kabinine giden yolu planlar. EA402 uzatma kablosunun kapalı bir metal kanala, boruya döşenmesi veya esnek hortumun bulunmamasından kaynaklanan zayıflığını telafi etmek için spiral sarılı bir boruyla korunması önemle tavsiye edilir.

Sensör Kurulumu

Prob kurulumu

TQ412'yi M10 x 1 diş yoluyla önceden işlenmiş kurulum deliğine vidalamak için uygun anahtarı kullanın.

Sıkma torku kılavuza bakılabilir veya standart endüstriyel tork kullanılabilir. Prob ipliğine veya Torlon® ucuna zarar vermemek için aşırı sıkmayın.

Boşluk ön ayarı, makine milinin statik konumuna ve gereken aralığa göre bir sentil veya özel bir alet kullanarak, prob ile hedef yüzey arasındaki başlangıç ​​boşluğunu aralığın orta değerine ayarlayabilir.

Kablo döşeme - Temel İşlemler:

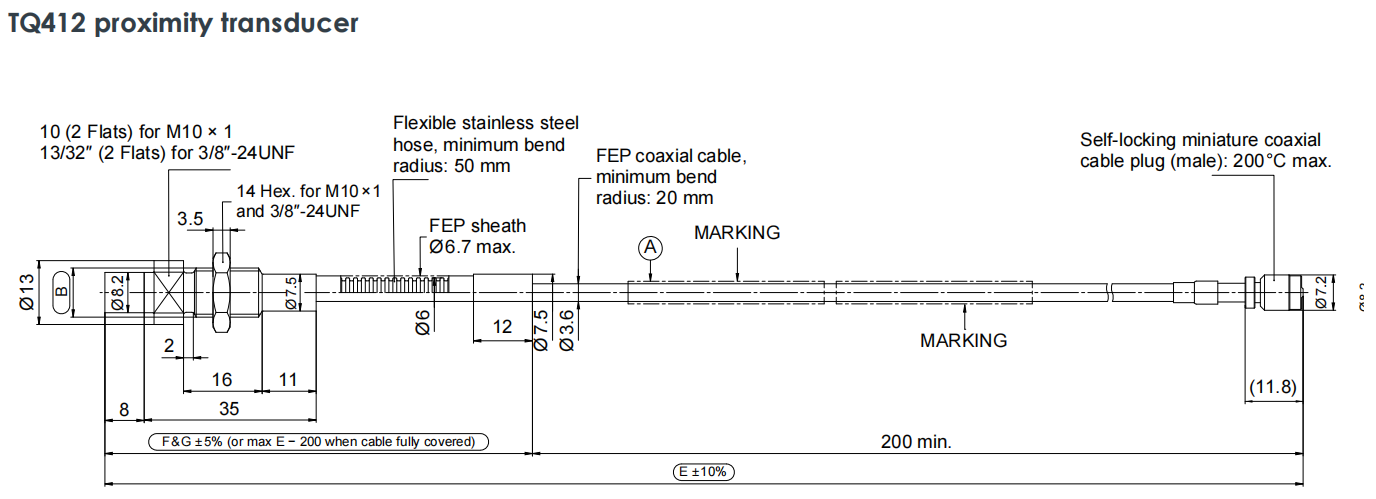

Bükülme yarıçapı: 111-412-000-012 A1-B1-E010-F1-G010-H05'te paslanmaz çelik hortumlu kabloların keskin açılarla bükülmesi kesinlikle yasaktır. Herhangi bir dönüşteki iç bükme yarıçapı ≥ 50 mm olmalıdır. Bu, dönüşte oluşan yayın çapının 100 mm'den az olmaması gerektiği anlamına gelir. Büyük çaplı dirsek boruları veya doğal yaylar kullanılarak elde edilebilir.

Geniş kenarlı kablo kelepçelerini kullanarak kabloyu aşağıdaki konumlardan sabitleyin

Probun yaklaşık 50 ila 100 mm arkasında.

Kablo yolu boyunca her 0,5 ila 1,0 metrede bir sabitleyin.

IP 172 koruyucuya girmeden önce çekme kuvvetini ortadan kaldırmak için son sabitlemeyi yapın.

Gerilimi önlemek için kablonun doğal olarak rahat bir durumda olduğundan emin olun ve sıkmayın. Makinenin çalışması sırasında hafif yer değiştirmeyi ve termal genleşmeyi ve büzülmeyi absorbe etmek için belirli bir Servis Döngüsü ayrılmalıdır.

Bağlantı ve Koruma

TQ412'yi EA402'ye bağlayın

TQ412 entegre kablosunun erkek ucunu, EA402 uzatma kablosunun başlangıç ​​ucundaki dişi uçla hizalayın.

Kilitlenirken bir "klik" sesi duyuncaya veya hissedene kadar elinizle sıkın. Hassas kendinden kilitlemeli mikro koaksiyel konnektöre zarar vermemek için aletlerle zorla sıkmak kesinlikle yasaktır.

IP 172 bağlantı koruyucusunu takın:

IP 172 muhafazanın iki yarısını halihazırda bağlı olan bağlantıların üzerine yerleştirin.

İç lastik sızdırmazlık halkasının sağlam olduğundan ve doğru konumlandırıldığından emin olmak için sızdırmazlık halkasını kontrol edin.

Kabuğun iki yarısı tamamen kapanıncaya kadar, kabuğun üzerindeki vidaları çapraz ve eşit şekilde sıkmak için uygun bir tornavida kullanın. Bu adım, bağlantı noktasının IP koruma seviyesine ulaşmasını sağlamanın anahtarıdır.

Sistemin Açılması ve Doğrulanması

IQS900'ü bağlayın ve EA402 uzatma kablosunun diğer ucunu IQS900 sinyal koşullayıcıya takın.

IQS900'ü açın.

Çıktıyı oku

IQS900'ün çıkış voltajını veya akımını ölçün

Doğrulama: Çıkış değeri, tüm ölçüm zincirinin düzgün çalıştığını gösterecek şekilde normal aralıkta olmalıdır. Çıkış aralığı aşarsa sistem, derhal araştırılması gereken bir arıza akımı çıkışı verecektir.

Günlük Bakım ve Sorun Giderme

TQ412'nin paslanmaz çelik hortumunu, IP 172 koruyucusunu ve EA402'nin döşeme yolunu herhangi bir yeni fiziksel hasar, korozyon veya gevşeme belirtisi açısından görsel olarak kontrol etmek için düzenli denetimler yapılmalıdır.

Temizlemek için, probun ucundaki ve hortum yüzeyindeki yağ lekelerini veya tozu silmek için temiz, yumuşak bir bez kullanın. Organik solventler kullanmayın.

Yaygın Arıza İşleme

Sinyal kaybı veya anormallik durumunda öncelikle IP 172 kapsamındaki konektörün gevşek veya paslanmış olup olmadığını kontrol edin. Tekrar takın ve kilitli olduğundan emin olun.

Hortum kısmen düzleşmişse ancak hasar ciddi değilse ve iç kabloları etkilemiyorsa gözlemlenmeye devam edilebilir. Dahili kablonun hasar görmesi durumunda TQ412 sensörünün tamamının değiştirilmesi gerekir.

IP 172'nin bağlantısını kesin ve yeni 4 metrelik EA402 uzatma kablosuyla değiştirin. Zaten kurulu olan probu sökmeye gerek yoktur, bu da bakım süresini büyük ölçüde kısaltır.
