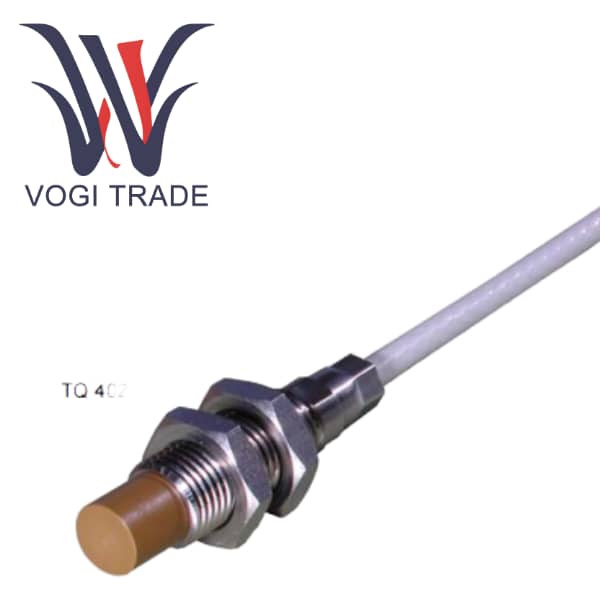

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

Ürüne Genel Bakış

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05, titreşim ölçer ürün grubunda yer alan, dönen makinelerdeki bağıl yer değiştirme, titreşim ve konumun yüksek hassasiyetli ölçümü için özel olarak tasarlanmış temassız bir yakınlık sensörüdür. IQS900 sinyal regülatörü ve EA402 uzatma kablosuyla eşleştirildiğinde kalibrasyon ölçüm sisteminin bir parçasını oluşturur. Bu sistem, elektrik üretimi, petrol ve gaz ile endüstriyel alanlardaki temel uygulamalarda mekanik koruma ve durum izleme amacıyla yaygın olarak kullanılmaktadır.

Ürün Özellikleri ve Parametreleri

Sipariş Numarası      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             Standart Ortam (Tehlikeli olmayan alan)

B1             M10 × 1 metrik diş

C075         Araç uzunluğu = 75 milimetre

D000         Dişsiz uzunluk = 0 milimetre

E050         Toplam kablo uzunluğu = 5,0 m

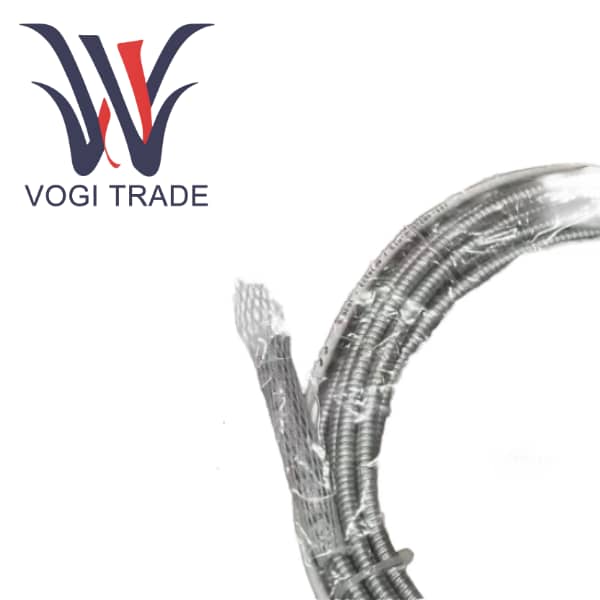

F2             İsteğe bağlı koruma = FEP kılıflı esnek paslanmaz çelik hortum

G050         Hortum uzunluğu = 0,5m

H05           Sistemin toplam uzunluğu = 5 metre

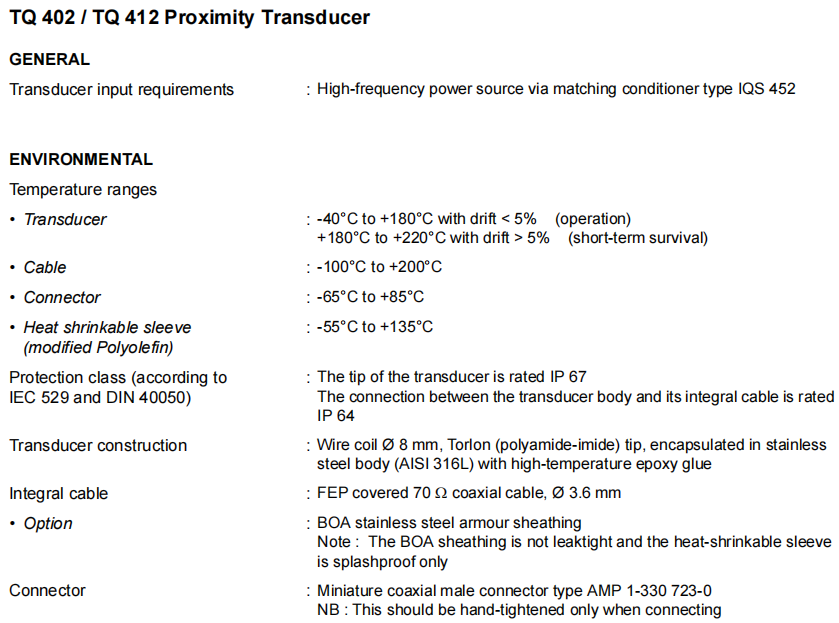

Ana özellikler

Ölçüm prensibi                  Girdap akımı

Ölçüm Aralığı

Hassasiyet                                   8mv /μm veya 4mv /μm             gerilim çıkışı

                                                 2,5μA/μm veya 1,25μA/μm         akım çıkışı

Frekans yanıtı                    DC'den 20khz'ye                           -3 dB

Çalışma sıcaklığı                -40°C ila +180°C                    +220°C'ye kadar kısa süreli hayatta kalma sıcaklığı

Doğrusallık                                    Performans eğrisine bakın      sayfa 8-9

Koruma sınıfı                        IP68                                      sensör ucu ve kablosu

A1             Standart Ortam (Tehlikeli olmayan alan)

Ürün Fonksiyonel Özellikleri

Girdap akımı prensibine dayalı, temassız, yüksek hassasiyetli ölçüm

Çekirdek teknolojisi elektromanyetik indüksiyon prensibine dayanmaktadır. Sensör probunun içindeki bobin, yüksek frekanslı bir elektromanyetik alan üretir. Metal bir hedefe yaklaşıldığında hedef yüzeyinde girdap akımları indüklenecek ve böylece bobinin empedansı etkilenecektir. Bu empedans değişimi IQS900 sinyal koşullayıcı tarafından ölçülür ve doğrusal olarak boşluğa orantılı bir voltaj veya akım sinyaline dönüştürülür.

Temel avantajı, test edilen parçada sürtünmeyi ve aşınmayı önleyen ve sonsuz uzun teorik hizmet ömrüne sahip olan tamamen temassız yapısında yatmaktadır. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05, çalışan ekipmana ek yük veya aşınma uygulamadan, yüksek hızlı dönen makinelerin titreşimini ve yer değiştirmesini ölçmek için özellikle uygundur.

Olağanüstü çevresel uyumluluk ve sağlamlık

Ultra geniş çalışma sıcaklığı aralığı, sensör gövdesinin -40°C ila +180°C sıcaklık aralığında çalışmasını sağlar ve kısa vadede 220°C'ye kadar dayanabilir. Bu, Proximity Transducer'ların karmaşık soğutma sistemlerine ihtiyaç duymadan buhar türbinleri ve gaz türbinleri gibi yüksek sıcaklıktaki bileşenlerin yakınına doğrudan kurulmasını sağlar.

Sağlam fiziksel yapı, son derece yüksek mekanik dayanıma, aşınma direncine ve yüksek sıcaklık direncine sahip, yüksek performanslı bir mühendislik plastiği olan Torlon® (poliamid-imid) malzemeden yapılmış bir prob başlığına sahiptir. Gövde, mükemmel korozyon direnci sağlayan AISI 316L paslanmaz çelikten yapılmıştır.

Güçlü koruma özelliği, tamamen toz geçirmez ve uzun süre suya batırılabilen sensör başlığı ve IP68 koruma seviyesine ulaşan entegre kabloyla elde edilir. Nem, yağ lekeleri ve toz gibi zorlu endüstriyel ortamlarla baş edebilir. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 için FEP kılıflı isteğe bağlı esnek paslanmaz çelik hortum, darbeye, basınca, çizilmelere ve kimyasal korozyona karşı ek koruma sağlar.
