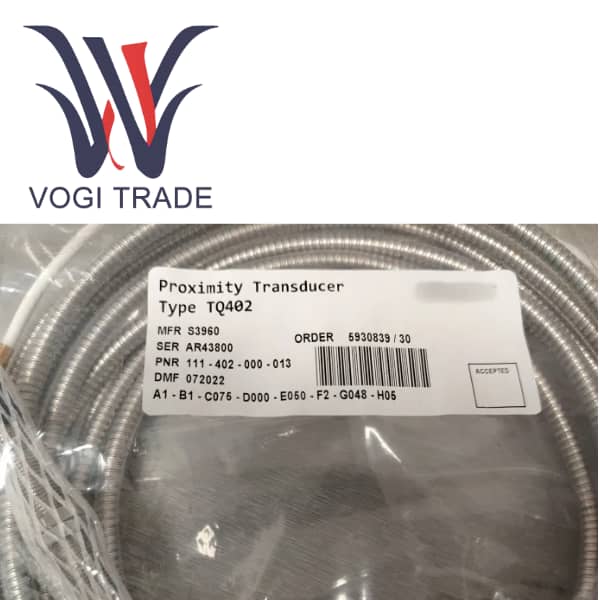

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

Ürüne Genel Bakış

TQ402, Meggit'in Vibra-Meter ürün serisindeki yüksek performanslı, temassız bir girdap akımı yer değiştirme sensörüdür. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10, buhar türbinleri, kompresörler ve pompalar gibi dönen makine şaftlarının radyal titreşimini ve eksenel yer değiştirmesini hassas bir şekilde ölçmek için özel olarak tasarlanmış makine koruma (MMS) ve durum izleme (CMS) sistemlerinin temel ölçüm bileşenidir.

Bu özel sipariş numarası, orta uzunlukta bir muhafazaya ve 5 metre entegre kabloya sahip, standart endüstriyel ortamlara uygun bir sensör konfigürasyonunu tanımlar. Bu konfigürasyon harici bir koruyucu hortumla birlikte gelmez; bu, sensör kablolarının tamamen korunabileceği (kablo kanalları veya kablo kanalları gibi) ortamlarda kurulum için en uygun olduğu ve ekonomik ve verimli bir çözüm olduğu anlamına gelir. IQS900 sinyal koşullayıcıyla eşleştirildiğinde yüksek güvenilirliği ve doğruluğuyla tanınan eksiksiz, kalibre edilmiş bir ölçüm zinciri oluşturur.

204-450-000-001 A1-B23-H10-I0

Sipariş numarasının ayrıntılı konfigürasyon analizi

A1                   Çevre Standartları - Tehlikeli olmayan alanlara, yani genel endüstriyel ortamlara uygulanabilir

B1                   Kabuk dişi - Dünya çapında en evrensel ve yaygın kurulum boyutu olan M10 x 1 metrik diş, tedarik ve kurulumu kolaylaştırır.

C042               Gövde uzunluğu - 42 mm. Bu daha kısa kabuk uzunluğu, montaj çıkıntısının nispeten sığ olduğu durumlar gibi sınırlı montaj alanına sahip durumlarda kullanım için son derece uygundur.

D000               Dişli uzunluğu -0mm; bu, ipliğin sensör muhafazasının tamamı boyunca ilerlediğini gösterir.

E050               Entegre kablo uzunluğu - 5,0 metre. Bu uzunluk, sensörün anında uzatma kablosu kullanımına gerek kalmadan yeterli kablolama esnekliğine sahip olmasını sağlar ve cihazın bağlantı kutusundan daha uzak bir mesafedeki sinyal koşullayıcıya bağlanmasına olanak tanır.

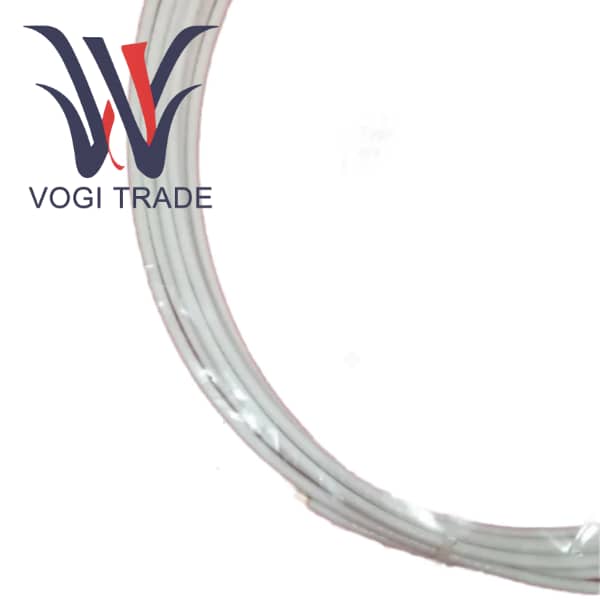

F0                  İsteğe bağlı koruma - Yok. Kablo, esnek paslanmaz çelik metal hortumları veya ek kılıfları olmayan standart FEP kaplamalı koaksiyel kablodur.

G000               Esnek hortum uzunluğu -0 metre, hortumun korumasız olduğunu doğrular.

H05                Toplam sistem uzunluğu - 5 metre. Bu ölçüm zincirinin toplam uzunluğunun 5 metre olduğunu ve sadece sensörle birlikte gelen entegre kablonun kullanıldığını belirtir.

Temel performans ve fiziksel parametreler

Ölçüm prensibi                 Girdap akımı etkisi

Doğrusal ölçüm aralığı           2 mm veya 4 mm (birlikte gelen IQS900 koşullandırma seçeneğine bağlı olarak)

Hassasiyet

Gerilim çıkışı                             8 mV/μm (2 mm'lik bir aralığa karşılık gelir) veya 4 mV/μm (4 mm'lik bir aralığa karşılık gelir)

Frekans yanıtı                     DC'den 20 kHz'e (-3 dB)

Çalışma sıcaklığı

Sensör probu                              -40°C ila +180°C

Kablolar ve konektörler                 -40°C ila +120°C

Doğrusallık                                    Lütfen veri sayfasının 8-9. sayfalarındaki performans eğrilerine bakın. Doğrusal aralık içindeki tipik hata son derece küçüktür.

Koruma sınıfı                         IP68 (sensör kafası ve entegre kablo bölümü).

D000               Dişli uzunluğu -0mm; bu, ipliğin sensör muhafazasının tamamı boyunca ilerlediğini gösterir.

Hedef malzeme                           Manyetik iletken çelik. Standart kalibrasyon malzemesi VCL 140 / AISI 4140 eşdeğer çeliğidir.

Ürünün işlevsel özellikleri

Gelişmiş sistem entegrasyonu ve teşhis fonksiyonları (IQS900 aracılığıyla elde edilir)

Bileşenler tamamen değiştirilebilir. TQ402, EA402 kabloları ve IQS900 sinyal koşullayıcı entegre bir sistem olarak kalibre edilmiştir. Herhangi bir bileşen hasar gördüğünde, tüm sistem yeniden kalibre edilmeden aynı model parça doğrudan değiştirilebilir, bu da bakım sürecini büyük ölçüde basitleştirir ve envanter maliyetlerini azaltır.

Bileşenler tamamen değiştirilebilir. TQ402, EA402 kabloları ve IQS900 sinyal koşullayıcı entegre bir sistem olarak kalibre edilmiştir. Herhangi bir bileşen hasar gördüğünde, tüm sistem yeniden kalibre edilmeden aynı model parça doğrudan değiştirilebilir, bu da bakım sürecini büyük ölçüde basitleştirir ve envanter maliyetlerini azaltır.

Güvenlik Bütünlüğü seviyesi (SIL) tanılamalı IQS900, SIL 2 (IEC 61508) standartlarına uygun olarak tasarlanmıştır ve ciddi arızaların önlenmesine yardımcı olmak için makine korumasının bir parçası olarak güvenlikle ilgili sistemlerde doğrudan kullanılabilir.

Olağanüstü elektrik performansı

DC'nin 20 kHz'e (-3 dB) kadar geniş frekans tepkisi, TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05'in yalnızca yavaşça değişen yer değiştirmeleri (eksenel konum gibi) ölçmesine değil aynı zamanda yüksek hızlı dönen ekipmanlarda yanlış hizalama, dengesizlik, dişli birbirine geçmesi vb. nedeniyle oluşan titreşimleri doğru bir şekilde yakalamasına olanak tanır ve zengin Arıza teşhisi için veriler.

Yüksek sinyal-gürültü oranı ve parazit önleme özelliği. Optimize edilmiş devre tasarımı ve koruma teknolojisi, IQS900'ün gelişmiş elektromanyetik uyumluluğu (EMC) ile birleştiğinde, karmaşık endüstriyel elektromanyetik ortamlarda bile kararlı ve düşük gürültülü sinyal çıkışı sağlar.

Bileşenler tamamen değiştirilebilir. TQ402, EA402 kabloları ve IQS900 sinyal koşullayıcı entegre bir sistem olarak kalibre edilmiştir. Herhangi bir bileşen hasar gördüğünde, tüm sistem yeniden kalibre edilmeden aynı model parça doğrudan değiştirilebilir, bu da bakım sürecini büyük ölçüde basitleştirir ve envanter maliyetlerini azaltır.
