TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

Ürüne Genel Bakış

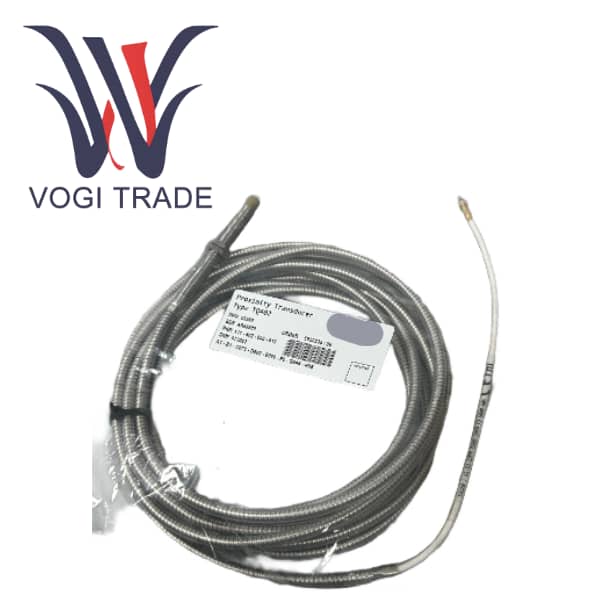

Bu ürün, potansiyel olarak patlayıcı ortamlar için özel olarak tasarlanmış, kendinden emniyetli bir ürün olan, Meggitt (Vibra-Meter ®) tarafından üretilen TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 temassız girdap akımı deplasman sensörüdür. Yakınlık Dönüştürücü, tehlikeli alanlarda dönen makinelerin radyal titreşiminin ve eksenel yer değiştirmesinin sürekli ve hassas bir şekilde izlenmesi için kullanılan, TQ402/TQ412, EA402 ve IQS900'den oluşan yakınlık ölçüm sistemine aittir.

Bu özel sipariş numarası, bu sensörün yalnızca TQ402 serisinin yüksek performansına sahip olmakla kalmayıp aynı zamanda katı iç güvenlik "Ex i" sertifikasyonunu geçtiğini ve petrol, kimya endüstrisi ve doğal gaz gibi yanıcı ve patlayıcı gazların bulunduğu Bölge 0, 1, 2'de güvenle kullanılabileceğini gösterir. TQ402 konfigürasyonu, 75 mm'lik bir muhafaza uzunluğu, 5 metrelik entegre bir kablo ve koruma için FEP kılıflı esnek bir paslanmaz çelik hortum içerir. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05, zorlu uygulama senaryoları için tasarlanmış son derece güvenilir ve emniyetli bir çözümdür.

204-450-000-001 A1-B23-H10-I0

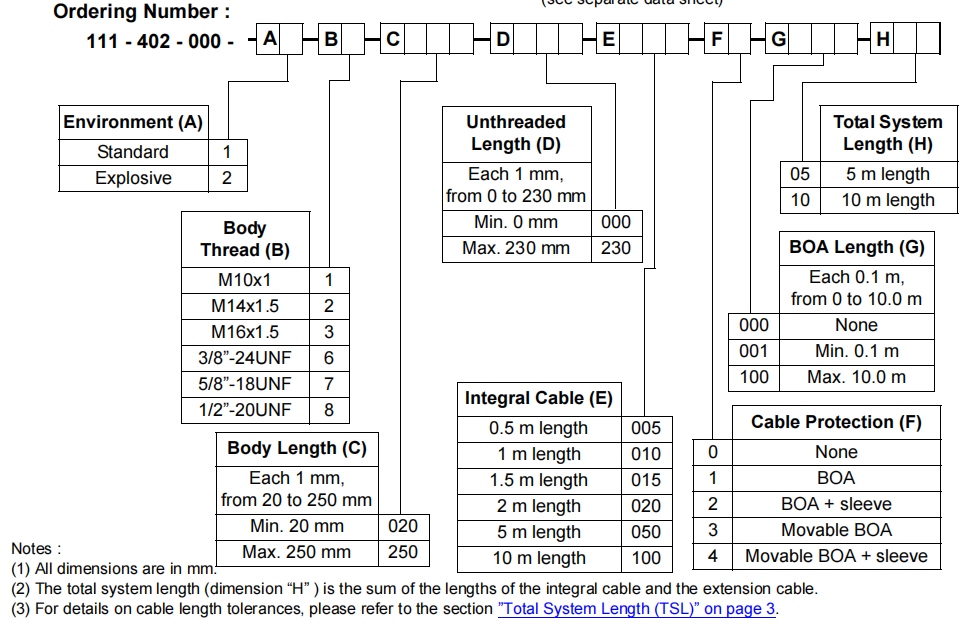

Sipariş numarasının ayrıntılı konfigürasyon analizi

A1              Çevre Standardı - Kendinden güvenli tip (Ex i). Bu, önceki modelden temel farktır ve bu sensörün patlamaya karşı koruma standardına uygun olduğunu gösterir.

B1              Kabuk dişi - M10 × 1 metrik diş, çok yönlü ve kurulumu kolaydır.

C075          Kabuk uzunluğu - 75 mm. Daha uzun bir kabuk, daha kalın montaj duvarlarında daha iyi mekanik stabilite ve destek sunar.

D000          Dişli uzunluğu -0 mm, dişliler tüm mahfazanın içinden geçiyor.

E050          Entegre kablo uzunluğu - 5,0 metre.

F2              İsteğe bağlı koruma - FEP kılıflı esnek paslanmaz çelik hortum. Kablolar için en yüksek düzeyde mekanik koruma (darbe direnci, basınç direnci, aşınma direnci) ve kimyasal korozyon koruması sağlayın.

G050           Esnek hortum uzunluğu - 0,5 metre. Sensör kafasına yakın olan anahtar kablo bölümlerini koruyun.

H05            Toplam sistem uzunluğu - 5 metre.

Temel performans ve fiziksel parametreler:

Ölçüm prensibi             Girdap akımı etkisi

Doğrusal ölçüm aralığı       2 mm veya 4 mm (IQS900 Ayarlarına bağlı olarak)

Hassasiyet                               8 mV/μm (2mm aralık) veya 4 mV/μm (4mm aralık) - voltaj çıkışı

Frekans yanıtı                 DC'den 20 kHz'e (-3 dB)

Çalışma sıcaklığı -40°C ila +180°C (prob) -40°C ila +120°C (Kablolar ve konektörler)

Doğrusallık                                 Veri sayfasındaki performans eğrisine bakıldığında, tipik hata son derece küçüktür.

Koruma sınıfı                      IP68 (sensör kafası ve entegre kablo).

A1              Çevre Standardı - Kendinden güvenli tip (Ex i). Bu, önceki modelden temel farktır ve bu sensörün patlamaya karşı koruma standardına uygun olduğunu gösterir.

Hedef malzeme                        Manyetik iletken çelik (AISI 4140 gibi).
