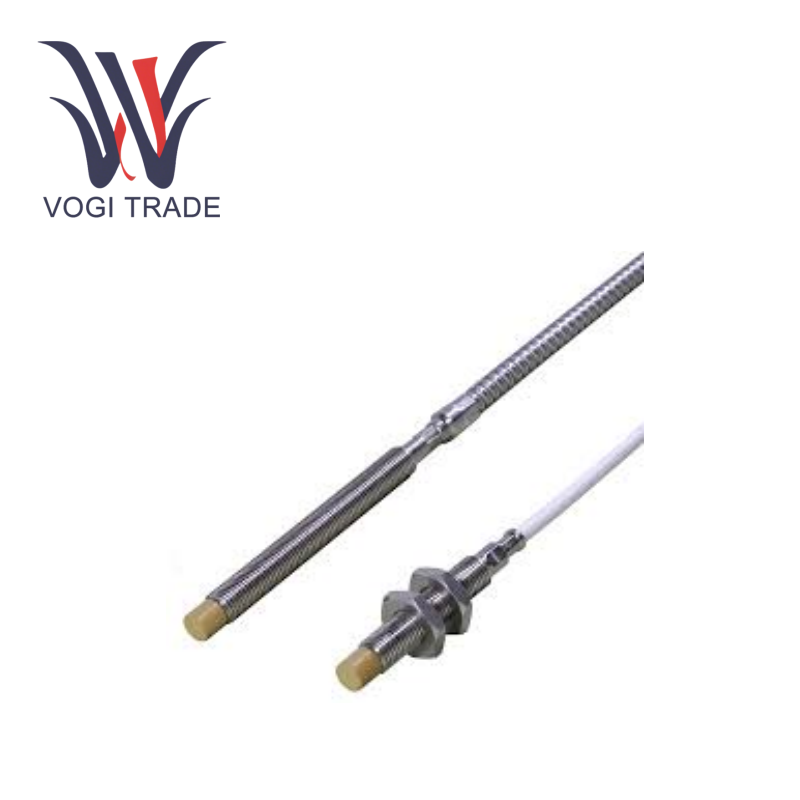

TQ401 111-401-013 A2-B6-C051-D0-E010-F0-G-H10

Çekirdek parametreler

Ölçüm Performansı: Aralık 0.2 ~ 2.2mm, Doğrusal Hata ≤ ±% 1 Tam Menzil (Bkz. Performans Eğrisi)

İkili mod isteğe bağlı:

-Voltaj çıkışı: -1.6V ~ -17.6V (500Ω empedans)

-Akım çıktı: -15.5 ~ -20.5mma (2 tel)

Dinamik Yanıt: DC ~ 20kHz (-3db), 10μs seviyesi mekanik geçişleri yakalayabilir

Çalışma sıcaklığı: -40 ℃ ~+180 ℃ (kısa süreli sıcaklık direnci 220 ℃), IP68 koruması (prob), 5G titreşim direnci/15G şok direnci

Toplam uzunluk 10 metre (1m Ana Kablo + 9m Uzatma Kablosu), Destek Voltajı/Akım Çıkış Anahtarlama

Patlamaya dayanıklı güvenlik sertifikası

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10, ilave koruyucu kabuk olmadan Petrol ve Gaz Platformları ve Bölge 0'daki kimyasal bitkiler gibi yüksek riskli ortamlarda konuşlandırılabilir

Yapısal tasarım vurguları

Prob çekirdeği: ∅5mm Torlon® Poliamid-imit kapsüllenmiş bobin, kimyasal korozyona ve mekanik aşınmaya karşı dirençli

Bağlantı Sistemi: Kendi kendine kilitlenen mikro koaksiyel konektör (gevşemeyi önlemek için el sıkma), 316L Paslanmaz Çelik Kabuk Tuz sprey korozyonuna dayanıklı

Kablo yapılandırması: FEP korumalı koaksiyel kablo (∅3.6mm), kurulumu basitleştirmek için ek kılıf (F0 seçeneği) yok

Sinyal Koşullandırıcı: Alüminyum Alaşımlı Ölüm Yasağı Konutu, DIN Rail Tesisatını Destekler (MA130 Adaptörü İsteğe Bağlı)

Teknik Avantajlar

1. Kendinden güvenli tasarım

Dünyanın tek girdaplı akım probu 0 patlayıcı ortamları, TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10, güvenlik bariyeri olmadan VM600 izleme sistemine doğrudan bağlanabilir.

2. Geniş sıcaklık aralığı ve yüksek stabilite

Sıcaklık telafisi teknolojisi -40 ℃ ~ 180 ℃ aralığında <% 5 ve aşırı çalışma koşulları altında güvenilir veriler sağlar.

3. Tam sistem değiştirilebilir

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10, IQS450 sinyal kremi ile tamamen değiştirilebilir, bu da yedek parça maliyetlerini ve bakım karmaşıklığını azaltır.

4. Müdahale önleme özelliği

Kısa devre koruması ile üst üste 20kHz yüksek frekanslı tepki, güçlü elektromanyetik alan ortamında sinyal bozulması yok.

Tipik uygulama senaryoları

Offshore platformlarında gaz türbinlerinin eksenel yer değiştirme koruması

Kimyasal bitkilerde santrifüj kompresörlerin titreşim izlenmesi (SIL2 güvenlik seviyesi)

Hidroelektrik istasyonlarında türbin salınımının gerçek zamanlı analizi

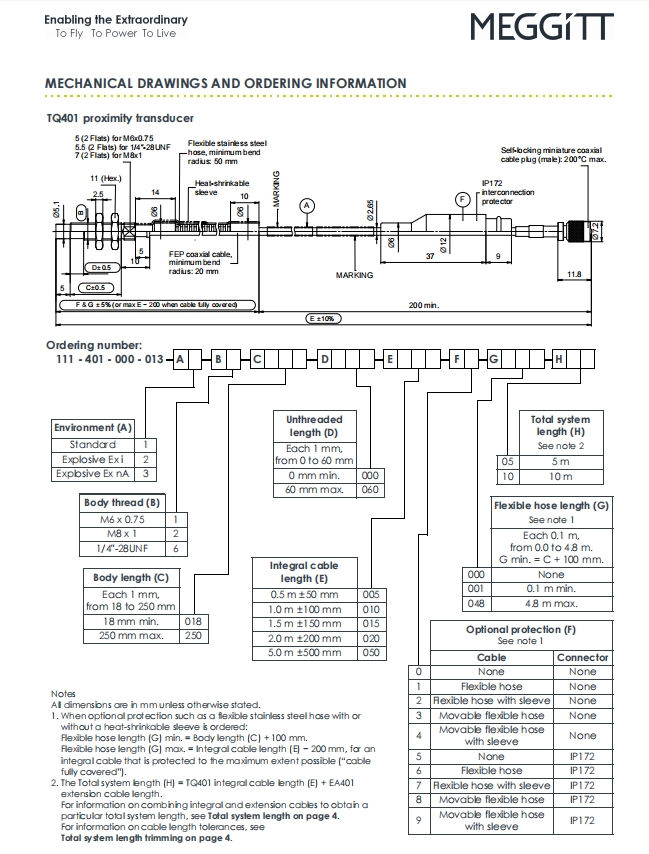

Veri Sayfası İndir
