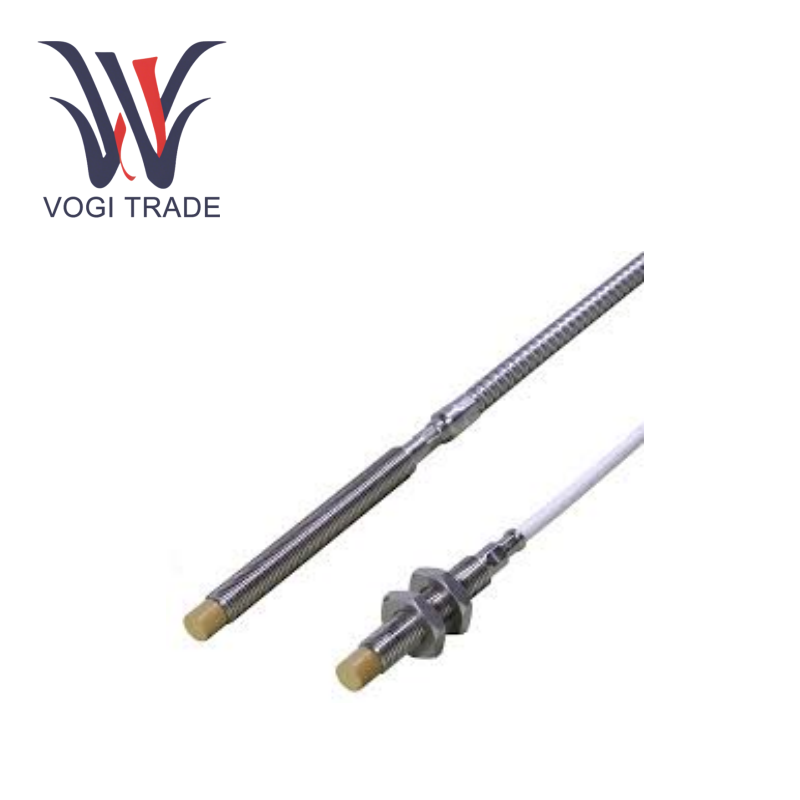

TQ401 111-401-013-A2-B6-C030-D000-E015-F5-G-H10

Çekirdek yapılandırma

Tür: Eddy Akım Temassız Yer Değiştirme Sensörü

Sinyal Verici: IQS450

Toplam sistem uzunluğu: 10 metre

Prob kablosu: 1,5 metre (Seçenek E015)

Uzatma Kablosu: 8,5 metre (minimum 8,5 metre gereksinimini karşılamak için EA401 uzatma kablosu gereklidir)

Çıktı Seçenekleri: Voltaj Çıkışı (Seçenek B6, -1.6V ila -17.6v'ye karşılık gelen)

Patlamaya dayanıklı sertifika: Ex IA IIC T6 kendinden güvenli (Seçenek A2, Bölge 0/1/2 için uygun)

Prob iş parçacığı: Metrik M10 × 1 (Seçenek C030)

Prob Koruması: Ek Koruma Yok (Seçenek F5)

Anahtar parametreler

Ölçüm prensibi: girdap akımı temassız yer değiştirme ölçümü

Aralık: 0.2-2.2 mm (doğrusal aralık)

Duyarlılık: 8 mV/μm (voltaj çıkış modu)

Frekans Yanıtı: DC-20 KHz (-3 dB)

Doğrusallık: ≤ ±% 0.5 (tam ölçek, standart kalibrasyon)

Hedef malzeme: VCL 140 çelik (AISI 4140'a eşdeğer)

Prob sıcaklık direnci: -40 ° C ila +180 ° C (uzun vadeli)

+220 ° C (kısa süreli hayatta kalma)

Verici sıcaklık direnci: -35 ° C ila +85 ° C

Prob Koruma Seviyesi: IP68 (kafa)

Sistem Sertifikasyonu: ATEX/IECEX/CSA/KGS/Rosstandard

Uygulama senaryoları

Dönen Makine Mil Titreşim İzleme (buhar türbinleri, kompresörler, pompalar, vb.)

Eksenel yer değiştirme ve boşluk ölçümü

Tehlikeli Alanlar (Patlamaya Koşullu Sertifikasyon)

VM600/Vibrosmart İzleme Sistemi ile uyumlu

Diğer Talimatlar

Kalibrasyon Gereksinimleri: 23 ° C ± 5 ° C'lik bir ortamda VCL 140 çelik hedefi ile kalibrasyon gereklidir. Kablo yapılandırması: Bir prob kablosu (1.5 metre) + bir uzatma kablosu (8.5 metre) birleştirilerek toplam 10 metre uzunluk elde edilir.

Değiştirilebilirlik: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 Sistemin tüm bileşenleri (prob, kablo, verici) değiştirilebilir.
