RPS6U 200-582-500-013

Ürüne Genel Bakış

Modeli 200-582-500-013

Sipariş Numarası PNR       200-582-500-013

Güç kaynağı türü        AC giriş sürümü

Geçerli platform       VM600. "013" son ekindeki "0", VM600 (Mk1) versiyonu olduğunu açıkça göstermektedir.

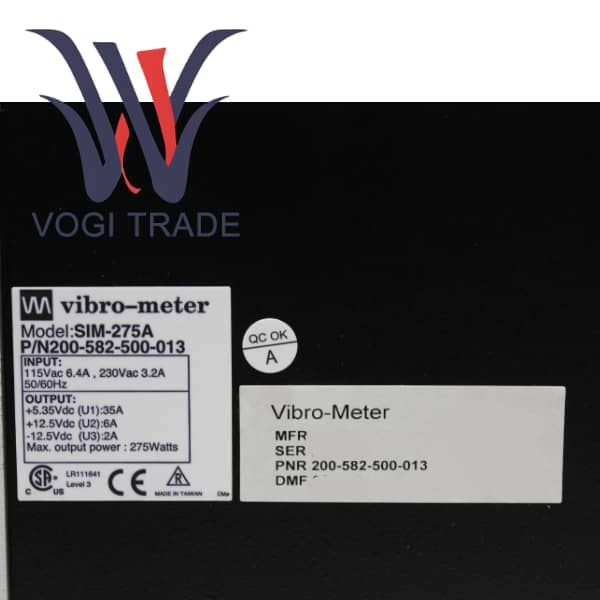

Nominal giriş voltajı      115/230 VAC. Bu güç modülü, iki ana küresel şebeke gücü standardını destekler ve dahili atlama telleri veya otomatik anahtarlama yoluyla uyarlanabilir.

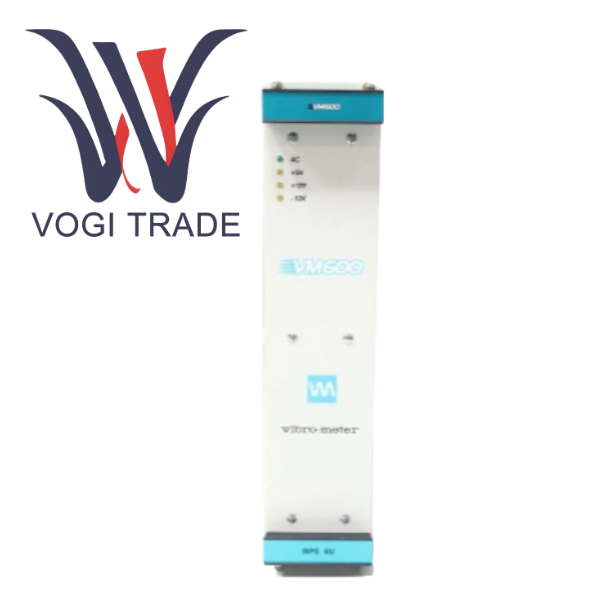

Fiziksel görünüm     Ön panel boyalıdır

200-582-500-013, standart şebeke elektriğiyle çalışan, birinci nesil VM600 sistemi için özel olarak tasarlanmış, yüksek performanslı ve son derece güvenilir bir raf güç modülüdür. RPS6U, istikrarlı bir VM600 izleme sistemi oluşturmak için enerji çekirdeği görevi görür.

Ürünün işlevsel özellikleri

RPS6U basit bir AC/DC dönüştürücü olmaktan çok uzaktır. 200-582-500-013, kritik görev endüstriyel durum izleme sistemlerinin zorlu gereksinimlerini karşılamak üzere titizlikle tasarlanmış, son derece güvenilir bir güç çözümüdür. İşlevsel özellikler aşağıdaki altı boyuttan derinlemesine analiz edilebilir: son derece entegre, çok kanallı, hassas güç çıkışı

Çok raylı güç kaynağı, tek bir modül VM600 sisteminin gerektirdiği tüm DC gerilim raylarını aynı anda sağlayabilir: +5VDC, +12VDC ve -12VDC. Bu entegre tasarım, harici çok kanallı güç kaynaklarına olan ihtiyacı ortadan kaldırır ve sistem mimarisini basitleştirir.

Hassas voltaj regülasyonu ve düşük gürültü: Her çıkış kanalı bağımsız, yüksek hassasiyetli voltaj regülasyonu ve filtreleme işleminden geçer. Özellikle +5V ve ±12V çıkışlar son derece düşük dalgalanma ve gürültü özelliğine sahiptir; bu, MPC4 gibi yüksek hızlı veri toplama kartlarının analogdan dijitale dönüşüm doğruluğunu sağlamak için çok önemlidir. Herhangi bir güç kaynağı gürültüsü, yanlış alarmlara yol açacak şekilde makine titreşim sinyali olarak değerlendirilebilir.

Kapsamlı yerleşik koruma ve teşhis mekanizmaları

Ön uç EMC koruması: Yerleşik yüksek performanslı EMI/RFI filtresi, güç şebekesinden iletilen ve yayılan paraziti etkili bir şekilde bastırabilir ve ayrıca güç modülünün kendisi tarafından üretilen anahtarlama gürültüsünün güç şebekesini kirletmesini önleyebilir, tüm VM600 rafının karmaşık bir elektromanyetik ortamda kararlı çalışmasını sağlar ve katı endüstriyel EMC standartlarını karşılar.

Aşırı akım ve kısa devre koruması: Entegre sigortalar, dahili arızaların veya harici kısa devrelerin neden olduğu ciddi hasarları önlemek için ilk savunma hattını sağlar. Daha gelişmiş koruma devreleri, manuel müdahaleye gerek kalmadan arıza giderildikten sonra otomatik olarak düzelebilir.

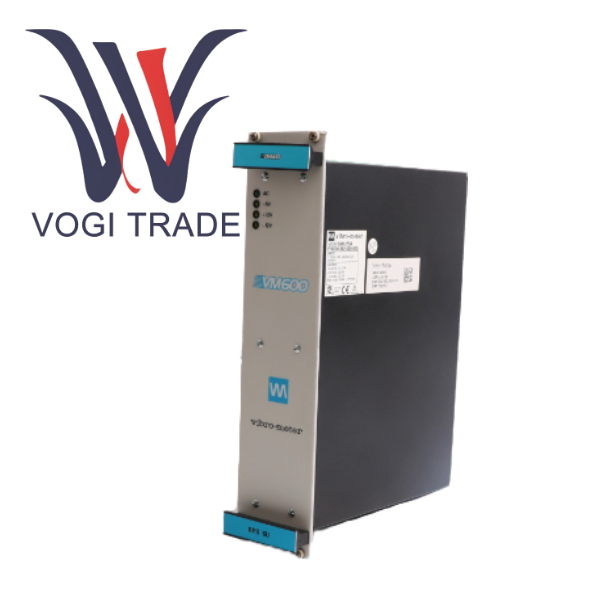

Durum görselleştirme: Ön paneldeki LED gösterge ışığı yalnızca basit bir "açık/kapalı" göstergesi değil, aynı zamanda gerçek zamanlı bir sağlık durumu penceresidir

IN: 200-582-500-013 yalnızca elektrik olduğunu göstermekle kalmaz, aynı zamanda giriş voltajının normal çalışma aralığında olduğu anlamına da gelir.

+5V, +12V, -12V: Her gerilim rayının bağımsız bir göstergesi vardır. Belirli bir devrede düşük voltaj, aşırı voltaj veya aşırı yük oluştuğunda, ilgili LED sönecek veya durumunu değiştirecek, bakım personelinin belirli hatalı güç rayını saniyeler içinde bulmasına olanak tanıyacak ve sorun giderme süresini önemli ölçüde azaltacaktır.

Yüksek kullanılabilirliğe sahip mimariler için yedekli destek

N+1 yedeklilik tasarımı RPS6U, VM600'ün "asla çökmeme" hedefine ulaşmasının fiziksel temelini oluşturur. Standart bir VM600 rafına iki RPS6U modülü takılabilir. Normal şartlarda iki güç kaynağı yükü eşit olarak paylaşır. Güç kaynaklarından biri arızalandığında diğeri sorunsuz ve anında sistem yükünün %100'ünü devralabilir. Tüm süreç üst katman uygulamaları için tamamen şeffaftır; veri kaybı veya sistemin yeniden başlatılması söz konusu değildir.

Çalışırken değiştirilebilir özellik: Güç modülü, sistem açıkken güvenli bir şekilde takmayı veya çıkarmayı destekler. Bu, kritik ekipmanların izlenmesini kesintiye uğratmadan önleyici bakım yapılmasını veya hatalı ünitelerin değiştirilmesini mümkün kılarak plansız arıza sürelerini sıfıra indirir.
