MPC4 200-510-076-114

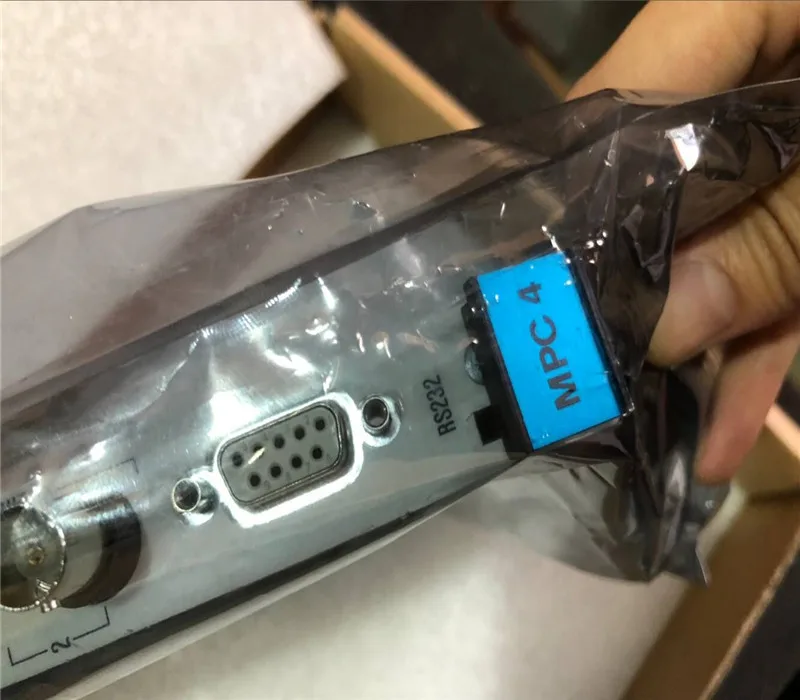

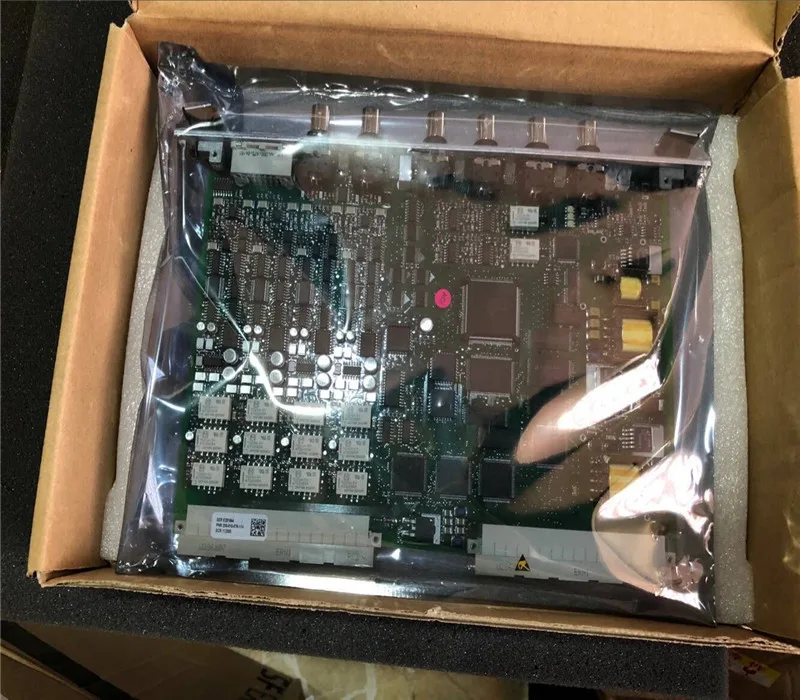

MPC4 kartı

MPC4 200-510-076-114 Makine Koruma Kartı, Seri Makine Koruma Sistemi'nin (MPS) kalbidir. Bu son derece esnek kart ölçer ve 4'e kadar dinamik sinyal girişini ve aynı anda 2 hız girişini izler.

Dinamik sinyal girişleri tamamen programlanabilir ve hızlanma, hız, yer değiştirme (yakınlık) ve diğer tip sinyalleri alacak şekilde yapılandırılabilir. Ayrıca seçilen göreli ve genel titreşim, Smax, eksantriklik, itme pozisyonu, mutlak ve diferansiyel gövde genişlemesi, yer değiştirme ve dinamik basınç gibi ek fiziksel önlemleri ölçebilir.

Dijital işleme, filtreleme, entegrasyon veya farklılaşma (gerekirse), düzeltme (RMS, ortalama değer, gerçek tepe veya tepeden tepeden tepe), sipariş takibi (genlik ve faz) ve sensörün AIRGAP'ı hedeflemek için ölçümünden oluşur.

Takometre girişleri, yakınlık probları, manyetik nabız alma sensörleri veya TTL, vb. Gibi her türlü hız sensörünün sinyallerini bağlamayı mümkün kılar.

Ayar metrik veya emperyal birimlerdedir. Uyarı ve tehlike ayar noktası tamamen programlanabilir ve alarm süresi gecikmesi, histerezis ve mandallamadır. Uyarı ve tehlike eşikleri, hızın veya diğer dış bilgilerin bir fonksiyonu olarak da değiştirilebilir.

Bir dijital alarm seviyesi çıkışı (içinde IOC4Ther alarm seviyesi için giriş/çıkış kartı) sağlanır. Bu alarm sinyalleri, IOC4T kartında dört yerel röle sürmek için kullanılabilir ve/veya isteğe bağlı röle kartlarında (RLC16 veya IRC4 vb.) Röleleri sürmek için rafın ham veriyolu veya açık toplayıcı (OC) veriyolu üzerinden yönlendirilebilir.

İşlenmiş titreşim ve hız (dinamik) sinyalleri, analog çıkış sinyalleri olarak çerçevenin arkasında (IOC4T'nin ön paneli) bulunur. Voltaj (0 ila 10 V) ve akım (4 ila 20 mA) sinyalleri sağlanır.
