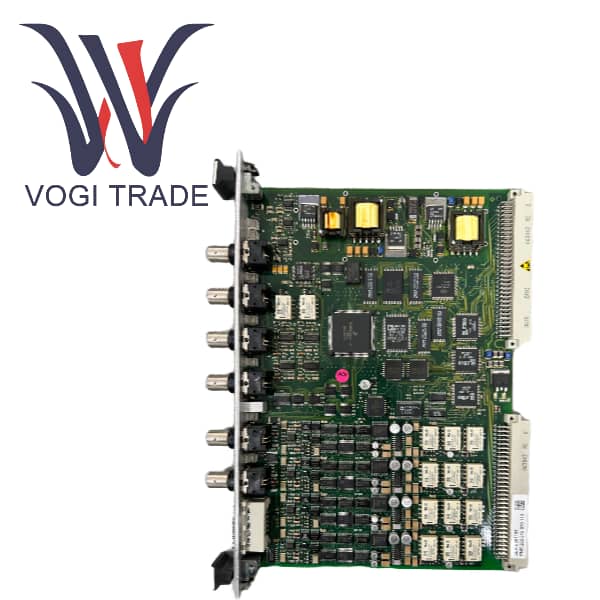

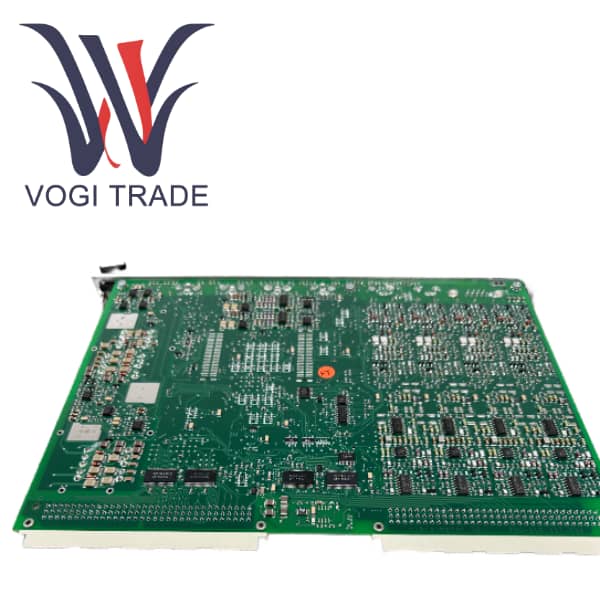

MPC4 200-510-070-113

Ürün Özelliği

MPC4 (Model: 200-510-070-113), VM ürün serisindeki VM600 serisi mekanik koruma sisteminin temel işlem birimidir. Bu, gelişmiş dijital sinyal işleme teknolojisini benimseyen ve kritik dönen ekipmanların gerçek zamanlı izlenmesi ve korunması için kullanılan, sürekli çevrimiçi, güçlü bir mekanik koruma kartıdır.

Bu model, "standart" sürümün (Donanım sürümü 113) ilk donanım sürümüne aittir ve VM600 sistemindeki en klasik ve en yaygın kullanılan tek kartlardan biridir. Tam bir izleme kanalının ortaklaşa oluşturulması için IOC4T giriş/çıkış kartıyla birlikte kullanılması gerekir. MPC4 200-510-070-113'ün temel işlevi, dört dinamik sinyali (titreşim ve yer değiştirme gibi) ve iki temel sinyali (dönme hızı) aynı anda işlemektir ve programlanabilir alarm ayar değerleri aracılığıyla makine koruma kartı, ekipman arızalandığında derhal alarm veya kapatma sinyalleri vererek ekipmanın hasar görmesini önler.

204-450-000-001 A1-B23-H10-I0

Ürün Tipi                                           MPC4 Mekanik Koruma Kartı (Standart Versiyon)

Donanım sürümü                                  113 (Önceki sürüm, ayrıntılar için aşağıdaki açıklamaya bakın)

Eşleşen gereksinimler                           IOC4T giriş/çıkış kartıyla birlikte kullanılmalıdır

Dinamik sinyal girişi

Kanal sayısı                               4

Giriş türü                                             Gerilim (0 ila ±20 VDC) veya akım (0 ila ±25 mA)

Giriş empedansı                                    200 kΩ

Frekans aralığı                                     DC - 60 kHz (-3 dB, Raw veriyolu paylaşıldığında)

AC frekans aralığı (işleme)              0,1Hz ila 10kHz

Ortak mod reddetme oranı (CMRR)      >60 dB @ 50 Hz

Çapraz konuşma                                               -72 dB

Tuş sinyali girişi

Kanal sayısı                                2

Giriş voltajı aralığı                                0,4 ila 500 Vpp

Çıkış empedansı                                  2000 Ω (önceki sürümün bir özelliği, yeni sürümde 50Ω)

Tetikleme modu                                         Sinyalin yükselen/düşen kenarının eşiğiyle tetiklenir

Arabelleğe alınmış çıktı

Dinamik sinyal "orijinal" çıkışı               Ön panelde 4 BNC arayüzü

Çıkış empedansı                                  2000 Ω (önceki sürümün bir özelliği, yeni sürümde 50Ω)

Frekans aralığı                                    DC'den 40 kHz'e (-3 dB)

Uygulanabilir endüstri kapsamı

Güç enerjisinde gaz türbinleri, buhar türbinleri, su türbinleri ve rüzgar türbini jeneratörlerinin şaft titreşimi, yatak titreşimi, eksantrikliği, anahtar fazı ve yer değiştirmesinin izlenmesi.

Petrol ve gaz boru hattı kompresörleri, açık deniz platform türbinleri, pompa üniteleri ve gaz türbinleri için kapsamlı koruma.

Türbin üfleyiciler, santrifüj kompresörler ve büyük motorlar gibi endüstriyel üretimdeki büyük, yüksek hızlı dönen ekipmanlara yönelik koruma sistemleri.

Geleneksel endüstriyel yükseltme ve bakım, mevcut çok sayıda hizmet içi VM600 sistemi için yedek parça olarak gerçekleştirilir.
