MPC4 200-510-070-112

Ürüne Genel Bakış

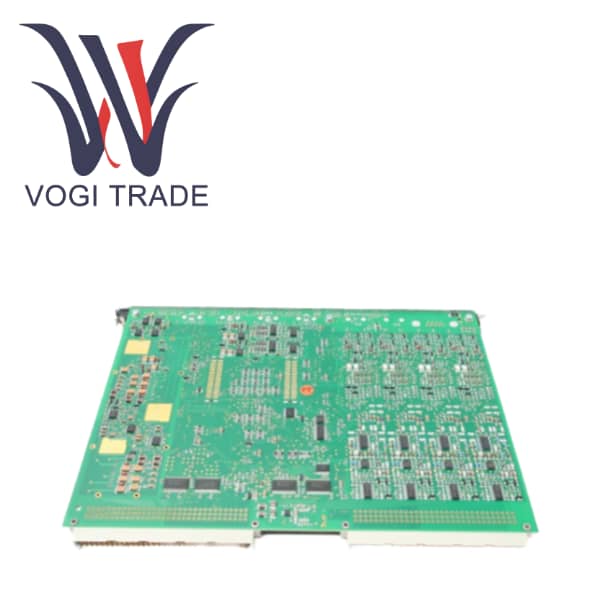

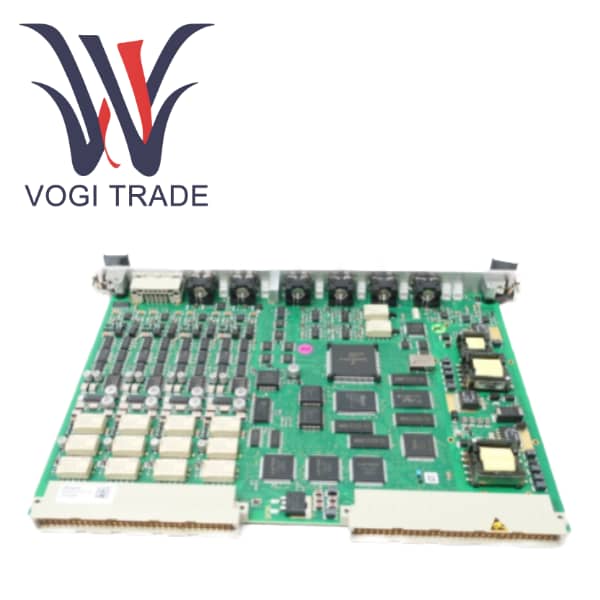

MPC4 200-510-070-112, Meget'in titreşim ölçer ürün serisinden yüksek performanslı, sürekli çevrimiçi mekanik koruma kartıdır. Makine koruma kartı, zorlu endüstriyel ortamlarda kritik dönen ekipmanların gerçek zamanlı izlenmesi ve korunması için kullanılan VM600 serisi mekanik koruma sisteminde (MPS) merkezi işlem elemanı olarak görev yapar.

Kod çözme modeli önemli bilgiler sağlar:

200-510: MPC4 kart serisinin temel parça numarası.

070: Donanım Yazılımı/Yazılım sürümü tanımlayıcı.

1: Tüm fonksiyonları sağlayan "standart" versiyonu belirtir.

12: Donanım versiyonunu gösterir. Bu, spesifikasyonlarda belirtilen spesifik teknik sonuçları içeren, kartın erken revize edilmiş bir versiyonudur.

MPC4'ün bu "standart" versiyonu, dört kanaldan gelen dinamik titreşim/yer değiştirme sinyallerini ve iki kanaldan gelen dönme hızı (hız) sinyallerini aynı anda işleyebilen, çok işlevli ve tamamen işlevsel bir karttır. MPC4 200-510-070-112 tasarımı makine için güvenilir koruma sağlayarak aşırı titreşim, yer değiştirme veya hızın neden olabileceği olası hasarları önler.

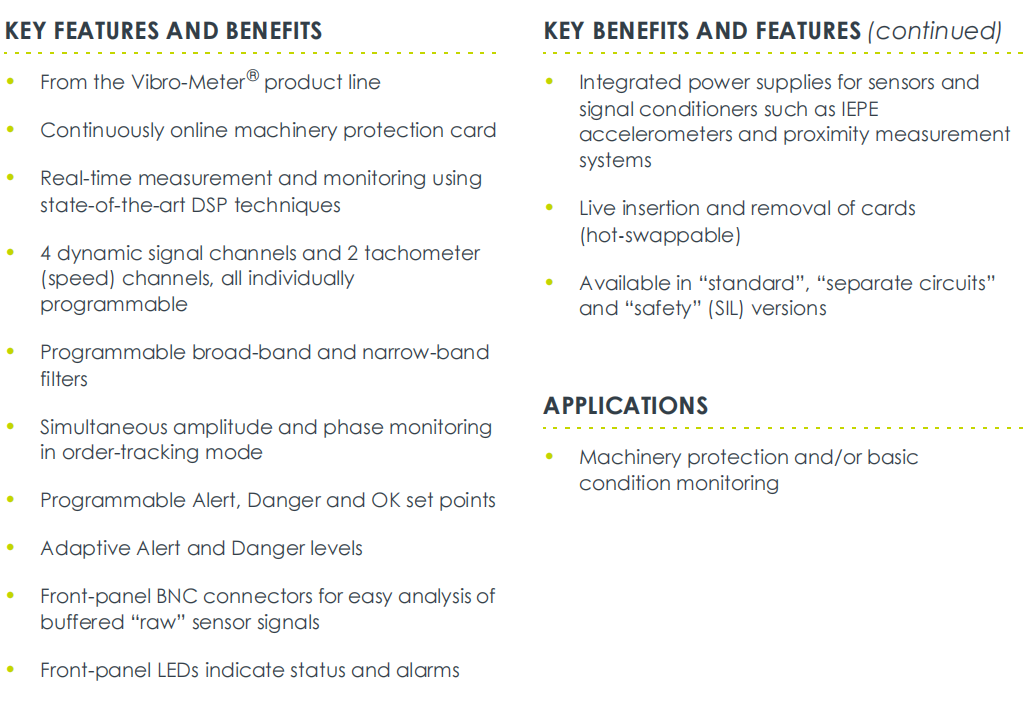

Özellikler ve Parametreler

Ürün Tipi                                        MPC4 Mekanik Koruma Kartı (Standart Sürüm, Donanım Rev 12)

Şekil                                                  6U yüksekliğinde, 20 mm genişliğinde modül, VM600 serisi raflara uygun

Sistem gereksinimi                              200-510-070-112 uyumlu bir IOC4T giriş/çıkış kartıyla kart çifti olarak kullanılmalıdır

Dinamik sinyal girişi

Kanallar                                              4 bağımsız programlanabilir kanal

Giriş türü                                             Gerilim (0 ila ±20vdc) veya akım (0 ila ±25ma)

Giriş empedansı                                   200 kΩ

Ac frekans aralığı (işleme)             0,1Hz - 10kHz (entegre değil); 2,5 Hz ila 10 KHZ (entegre)

Ortak mod reddetme oranı (CMRR)     > 50 hz'de 60 db

Çapraz konuşma                                              -72 dB, kanal ayrımını sağlayın

Takometre/Hız girişi

Kanal                                                2 özel kanal

Giriş voltajı aralığı                               0,4 ila 500vpp

Hız aralığı                                           1 ila 65.535 dev/dak (darbeli dişli dişlerine göre sınıflandırılır)

Tetikleyici                                                  Yapılandırılabilir yükselen/düşen kenar algılama

"Orijinal" sinyal çıkışını tamponlayın

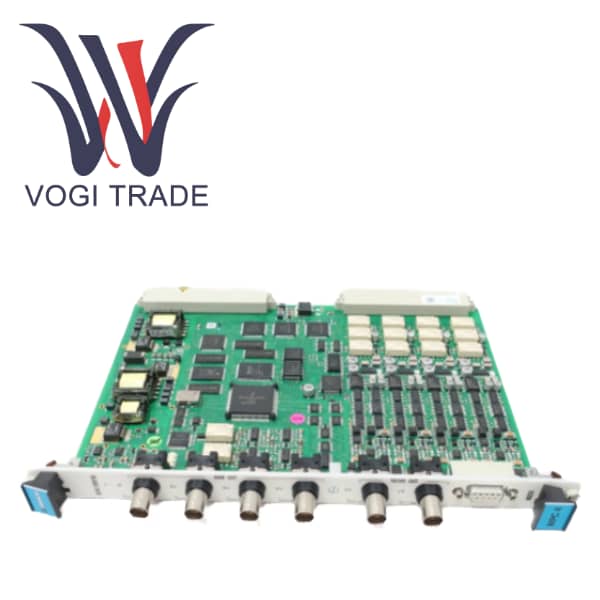

Çıkış                                                  4 dinamik ve 2 takometre kanalı ön paneldeki BNC konnektörü aracılığıyla bağlanabilir

Çıkış empedansı                                2000 Ω(Bu ilk donanım versiyonunun önemli bir özelliği.) Daha sonra revize edilen fonksiyon 50 Ω empedanstı.

Frekans yanıtı                              DC'den 40 kHz'e (-3 dB)

Sensör güç kaynağı

Gerilim çıkışı                                     + 27,2V, -27,2V, + 15,0V (±%5, maksimum değer) 25ma başına

Akım çıkışı                                     4ma döngü güç kaynağı sensörleri için

Alarm işleme fonksiyonu

Geniş bant işleme                              Eğimleri oktav başına 6 ila 60 dB arasında değişen yapılandırılabilir yüksek geçişli, alçak geçişli ve bant geçişli filtreler

Dar bant (sipariş takibi) işleme     1/3X, 1/2X, 1X, 2X, 3X, 4X siparişlerini sabit bir Q filtresiyle takip edin (Q=28)

Alarm Ayarları                                         Ayarlanabilir gecikme, gecikme ve kilit ile her kanal için tamamen programlanabilir alarm ve tehlike ayar değerleri

Uyarlanabilir izleme                                 Alarm seviyeleri makine hızına veya diğer harici parametrelere göre ölçeklendirilebilir

OK sistemi      3                                       Tüm ölçüm zinciri boyunca (sensörler ve kablolar) açık devreleri, kısa devreleri ve diğer arızaları sürekli olarak izler.

Çevre koruma ve sertifikasyon

Çalışma sıcaklığı                            -25°C ile +65°C arası

Sertifikalar                                         CE sertifikası, EAC sertifikası. IEC/EN 61000-6-2/4 (EMC) ve IEC/EN 61010-1 (Elektrik Güvenliği) ile uyumludur

RoHS standartlarıyla uyumlu               Bu ilk donanım sürümü, RoHS standartlarıyla uyumlu değildir

İşlevsel güvenlik                                   MPC4 "Standart" sürüm, SIL 1 (IEC 61508) ve PL c (ISO 13849-1) tarafından onaylanmıştır, ancak belirli işlevler (takometre, izleme) bu güvenlik uygulaması sertifikasının kapsamı dışındadır

İletişim ve Yapılandırma

Konfigürasyon arayüzü                           Ön panel RS-232 arayüzü veya VME veri yolu (CPLix raf denetleyicisi Ethernet bağlantısı gereklidir)

Konfigürasyon yazılımı                           VM600 MP8x yazılımı
