Marka: Titreşim ÖlçerAçıklama: sinyal koşullayıcıDurum: YeniGaranti: 1 yılEnvanter Adeti: 1Ödeme süresi: T/TNakliye Limanı: XiamenIQS900 204-900-000-011 A1-B23-C1-H05-I0, titreşim ölçer TQ yakınlık sensörleri, yani girdap akımı prensibine dayanan temassız yakınlık sensörleri / ölçüm zincirleri ile çalışmak üzere tasarlanmıştır.
| imalat |
Titreşim Ölçer |
| Model Numarası |
IQS900 |
| Sipariş Numarası |
204-900-000-011 A1-B23-C1-H05-I0 |
| Katalog |
Titreşim İzleme |
| Menşei ülke |
İsviçre |
| HS KODU |
8537109090 |
| Boyut |
16cm*16cm*12cm |
| Ambalaj Boyutu |
18cm*18cm*15cm |
| Ağırlık |
0,8 kg |
Ürüne Genel Bakış
IQS900 sinyal koşullayıcı, Parker Meggitt Vibra-Meter markası altındaki yeni nesil yüksek performanslı, modüler yakınlık ölçüm sistemlerinin temel işlem birimidir. 204-900-000-011 A1-B23-C1-H05-I0 ürün modeli, eksiksiz, sistematik olarak kalibre edilmiş bir ölçüm zincirinin sinyal işleme bölümünü temsil eder ve belirtilen girdap akımı probları (TQ902/TQ912 gibi) ve uzatma kabloları (EA902) ile birlikte kullanılmalıdır. Tam bir temassız yer değiştirme ve titreşim ölçüm sistemi oluşturun.

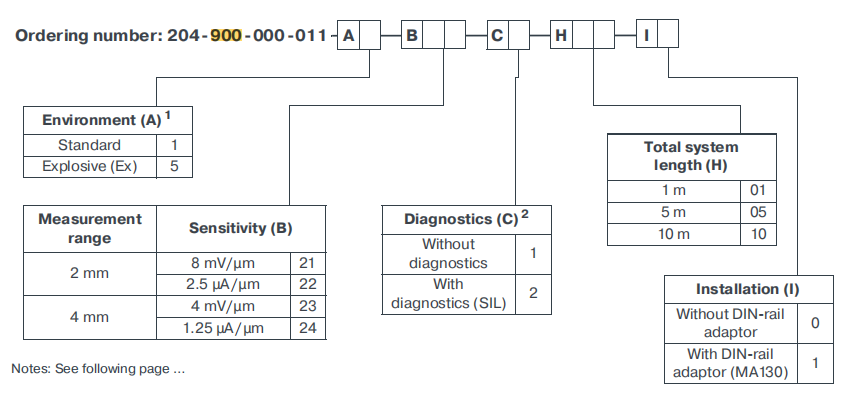

Spesifik model analizi: 204-900-000-011 A1-B23-C1-H05-I0
A1 Çevresel versiyon, tehlikeli olmayan alanlar için uygun olan "Standart Tip"tir. IQS900 patlayıcı bir ortamda kullanılıyorsa A5 (patlamaya dayanıklı tip) seçilmelidir.
B23 Ölçüm aralığını ve hassasiyeti tanımlar. B23, voltaj modunda bir çıkış sinyali ve 4 mV/μm hassasiyetle 4 milimetrelik doğrusal bir ölçüm aralığını temsil eder. Bu, hedefin hareket ettiği her 1 mikron için çıkış voltajının 4 milivolt değiştiği anlamına gelir.
C1 Teşhis işlevi "Teşhissiz"dir. Bu temel bir versiyondur ve yerleşik sensör/kablo hatası otomatik kontrolü ve uzaktan gösterge işlevlerine sahip değildir.
H05 Toplam sistem uzunluğu 5 metre olarak yapılandırılmıştır. Bu, sistemin optimum genel elektrik performansını sağlamak için prob entegre kablosunun ve onunla birlikte gelen uzatma kablosunun toplam uzunluğunu belirler.
I0 Kurulum yöntemi "DIN rayı adaptörü olmadan"dır, yani sinyal koşullayıcı ana gövdedeki yerleşik kurulum delikleri (2 M4 vida) kullanılarak doğrudan kurulabilir.
Özellikler ve Parametreler
Elektrik ve performans parametreleri
| Parametre kategorisi |
Şartname açıklaması |
Açıklamalar/Koşullar |
| Çıkış konfigürasyonu |
voltaj çıkışı |
üç telli iletim |
| Doğrusal ölçüm aralığı |
0,3 mm ila 4,3 mm |
4 mm'lik tam ölçeğe karşılık gelir |
| Tam ölçekli çıktı |
-1,6V ila -17,6V |
Gerilim 16V |
| Çıkış hassasiyeti |
4 mV/um |
Veya 101,6 mV/mil |
| Sıfır boşluk voltajı |
-1,6V (±5% |
Hedef 0,3 mm'dir |
| Tam ölçekli voltaj |
-17,6V (±%5) |
Hedef 4,3 mm |
| Frekans yanıtı |
DC'den 20 kHz'e |
-3 dB puan |
| Çıkış empedansı |
< 100 Ω (DC |
Düşük empedanslı tasarım, güçlü sürüş kapasitesi |
| Doğrusallık hatası |
Performans eğrisine bakın |
Tipik değer aralığın ±%10'u dahilindedir |
| Sıcaklık kayması |
< %5 F.S. |
Ortam sıcaklığı: -30°C ila +150°C |
| Sistem kalibrasyonu |
+23°C ±5°C'de, VCL 140 çelik (1.7225) ile |
Diğer hedef malzemeleri kalibre etmek için özelleştirilmiş eğriler sağlanabilir |
Dinamik analiz için özel olarak tasarlanmış yüksek hassasiyet ve geniş frekans yanıtı
DC'den 20kHz'e kadar düz frekans tepkisine sahip geniş bant sinyal işleme, son derece yavaş şaft yer değiştirmesinden yüksek hızlı titreşime kadar tüm sinyal spektrumunu hassas bir şekilde yakalamasına olanak tanır. Bu, mekanik arızaların (spektral analiz yoluyla dengesizlik, hizasızlık, yatak kusurlarının vb. belirlenmesi gibi) erken teşhisi için çok önemlidir.
Düşük gürültülü ve yüksek çözünürlüklü çıkış, voltaj çıkış modu, 16V'luk tam ölçekli bir aralık sağlar. Yüksek sinyal-gürültü oranı tasarımıyla birleştirilen IQS900 204-900-000-011 A1-B23-C1-H05-I0, API 670 gibi katı standartlardaki titreşim izleme doğruluğu gereksinimlerini karşılayarak yer değiştirme değişikliklerini mikrometre seviyesinde ayırt edebilir.
