IQS900 204-900-000-011 A1-B21-C1-H05-I1

Ürüne Genel Bakış

IQS900 204-900-000-011 A1-B21-C1-H05-I1 hassas bir sinyal modemidir. Temel işlevi, kendisiyle birlikte gelen TQ9xx serisi girdap akımı problarını sürmek ve problar tarafından geri gönderilen küçük elektrik sinyallerini işlemektir. Prob kafasındaki bobin, uyarım altında yüksek frekanslı bir elektromanyetik alan üretir. Bu alan iletken bir metal hedefe (dönen bir şaft gibi) etki ettiğinde girdap akımları indüklenecektir. Hedef ile prob arasındaki mesafedeki hafif bir değişiklik, girdap akımı alanında bir değişikliğe neden olur ve bu da prob bobininin empedansını değiştirir. IQS900, bu empedans değişimini hassas bir şekilde algılar ve demodüle eder, bunu doğrusal olarak standartlaştırılmış bir analog voltaj çıkış sinyaline dönüştürür; bu sinyal, hedef ile prob arasındaki boşluğu doğrudan ve orantılı olarak yansıtır. Spesifik model analizi (204-900-000-011 A1-B21-C1-H05-I1):

A1       Çevresel versiyon "Standart Tip" olup, tehlikeli olmayan (patlamaya dayanıklı olmayan) endüstriyel alanlar için uygundur.

B21     Temel performans parametreleri tanımlanır. B21, voltaj modunda bir çıkış ve 8 mV/μm kadar yüksek bir hassasiyetle 2 milimetrelik doğrusal bir ölçüm aralığını temsil eder. Bu, hedefin hareket ettiği her 1 mikron için çıkış voltajının 8 milivolt değiştiği, son derece yüksek yer değiştirme çözünürlüğü ve ölçüm doğruluğu sağladığı ve onu özellikle anlık titreşim değişikliklerinin izlenmesi için uygun hale getirdiği anlamına gelir.

C1      Teşhis işlevi "Teşhissiz"dir. Bu, yerleşik (BIST) kendi kendini kontrol etme fonksiyonuna sahip olmayan ve sensör veya kablo arızalarını uzaktan otomatik olarak gösteremeyen, ekonomik, temel bir versiyondur.

H05    Toplam sistem uzunluğu 5 metre olarak yapılandırılmıştır. Bu, tüm ölçüm zincirinin optimum elektrik performansını ve kalibrasyon doğruluğunu sağlamak için eşleşen prob entegre kablosunun ve uzatma kablosunun toplam uzunluğunu belirtir.

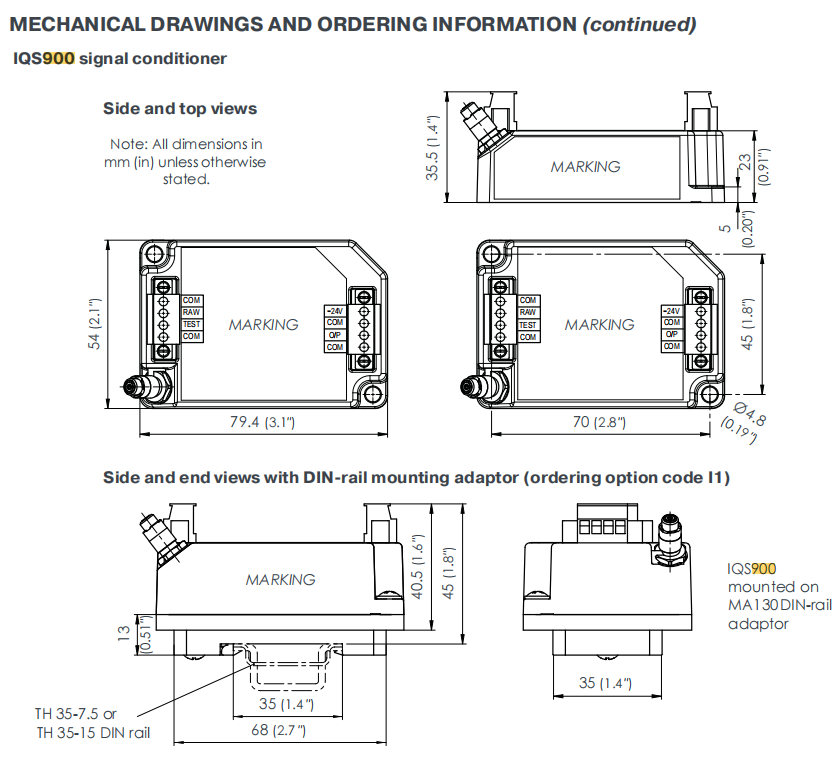

I1       Kurulum yöntemi "DIN ray adaptörüyle"dir. Ürün, doğrudan standart TH35 DIN rayına monte edilebilen MA130 kurulum kitiyle birlikte gelir ve kontrol kabini içindeki entegrasyonu ve kablolamayı büyük ölçüde basitleştirir.

özellikler ve parametreler

Ürün Fonksiyonel Özellikleri

Düşük empedanslı voltaj çıkışı, mükemmel sinyal doğruluğu ve sistem uyumluluğu sağlar

Güçlü yük sürüş kapasitesi, 100Ω'dan daha düşük bir DC çıkış empedansı ile elde edilebilir; bu, uzun mesafeli kabloları kolayca sürmesine ve çeşitli veri toplama sistemlerine, izolasyon bariyerlerine veya güvenlik bariyerlerine sinyal zayıflaması endişesi olmadan doğrudan bağlanmasına olanak tanır.

Sistem entegrasyonunu ve modifikasyonunu basitleştiren mükemmel empedans özellikleri, IQS900 204-900-000-011 A1-B21-C1-H05-I1'in minimum sinyal kaybıyla (örneğin, 10 kΩ giriş empedansına sahip bir izolatöre bağlandığında maksimum sinyal kaybı yalnızca %1 civarındadır) piyasadaki çoğu üçüncü taraf sinyal izolatörüyle veya kendinden güvenli bariyerlerle uyumlu olmasını sağlar ve karmaşıklığı azaltır ve sistem entegrasyonunun maliyeti.

Kullanışlı yerinde test arayüzü, hızlı hata ayıklamayı ve bakımı kolaylaştırır

Bağımsız bir RAW/COM çıkış terminaline sahip orijinal sinyal izleme noktası, bakım personelinin ana ölçüm devresini kesintiye uğratmadan probdan regülatörün giriş ucuna kadar olan sinyal kalitesini doğrudan tespit etmesine, sensörün veya ön kablo arızalarının hızla tespit edilmesine olanak tanır.

Simülasyon TEST enjeksiyon fonksiyonu. TEST/COM giriş terminali, koşullandırıcının tüm amplifikasyon zinciri boyunca akacak ve ana çıkış terminalinde görünecek olan bilinen test sinyallerinin enjeksiyonunu destekler. Bu fonksiyon, sinyal koşullayıcının kendisinin ve üst seviye izleme sistemine bağlı arka uç yolunun düzgün çalışıp çalışmadığını bağımsız olarak doğrulayabilir, "bölümlere ayrılmış" arıza tespitine ulaşabilir ve hata ayıklama için kesinti süresini önemli ölçüde azaltabilir.
