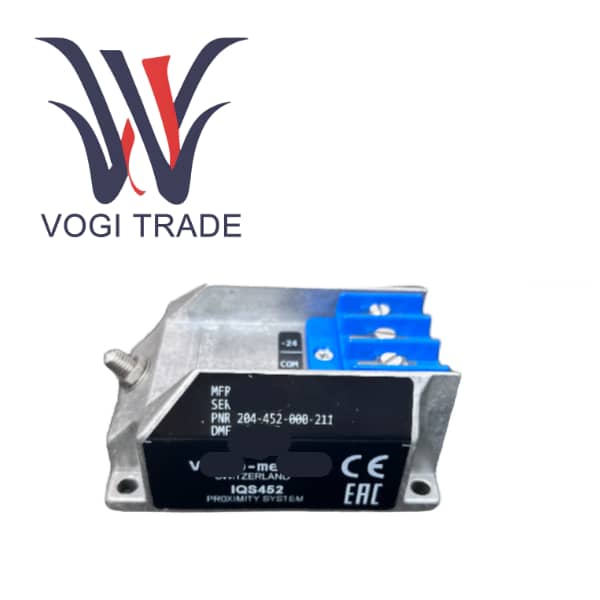

IQS452 204-452-000-011

Ürün Detayları

Titreşim ölçer IQS452 204-452-000-011, TQ 422 ve TQ 432 serisi basınca dayanıklı yakınlık sensörleriyle kullanılmak üzere özel olarak tasarlanmış yüksek performanslı bir sinyal koşullayıcıdır. Sinyal Koşullandırıcı, zorlu endüstriyel ortamlarda göreceli yer değiştirmeyi ve titreşimi izlemek için kullanılan tek tip, değiştirilebilir yakınlık ölçüm sisteminin temel bileşenidir. Bu model konfigürasyonu, toplam 5 metre sistem uzunluğu için uygundur ve 4-20 mA (1,25 µA/μm hassasiyetle) ile uyumlu bir akım çıkışı sağlayan iki kablolu bağlantıyı benimser. IQS452 204-452-000-011'in ana işlevi, girdap akımı sensörüne güç vermek, yüksek frekanslı sinyalleri demodüle etmek ve aralık ölçüm değerlerini, uzun mesafeli iletim sırasında elektriksel gürültüden etkilenmeyen, endüstri standartlarına uygun sağlam akım sinyallerine dönüştürmektir.

Özellikler ve Parametreler

Giriş Uyumluluğu             TQ 422 / TQ 432 Yakınlık Transdüserleri için tasarlanmıştır

Çıkış Türü                      Akım Çıkışı, 2 kablolu konfigürasyon

Çıkış Türü                      Akım Çıkışı, 2 kablolu konfigürasyon

Çıkış Akımı Aralığı        Minimum Boşlukta (0 mm): 15,75 mA

                                       Maksimum Boşlukta (4 mm): 20,75 mA

                                       Dinamik Aralık: 5 mA

Besleme Gereksinimleri         Voltaj: -20 V ila -32 V DC

                                       Akım Tüketimi: 13 ± 1 mA (maksimum 25 mA)

Elektriksel Özellikler     Çıkış Kapasitesi: 1 nF

                                       Çıkış Endüktansı: 100 µH

Frekans Tepkisi          DC'den 20 kHz'e (-3 dB).

Çevresel Derecelendirmeler       Çalışma Sıcaklığı: -30°C ila +70°C

                                       Depolama Sıcaklığı: -40°C ila +80°C

                                       Nem: %95'e kadar yoğunlaşmayan

                                       Titreşim: 2 g tepe (10 Hz ila 500 Hz)

                                       Koruma Sınıfı: IP 40

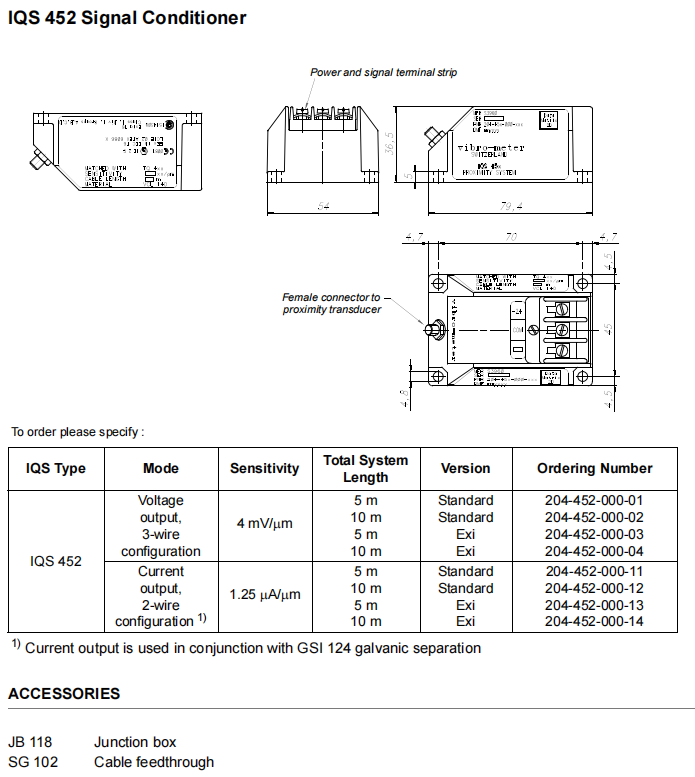

Fiziksel Özellikler      Yapı: Enjeksiyonla kalıplanmış alüminyum ekstrüzyon

                                       Elektrik Bağlantıları: Paslanmaz çelik koaksiyel dişi soket (giriş); Vidalı terminal şeridi (çıkış/güç).

                                       Ağırlık     Yaklaşık. 140 g (Standart versiyon).

Ürün Özellikleri

Akım döngü çıkışı, elektromanyetik girişime ve sinyal zayıflamasına karşı mükemmel direnç gösteren iki kablolu bir sistemi benimser; bu da onu sensörler ve izleme sistemleri arasındaki uzun mesafeli kablo bağlantıları için son derece uygun hale getirir.

Titreşim ölçer IQS452 204-452-000-011, TQ 422 ve TQ 432 serisi basınca dayanıklı yakınlık sensörleriyle kullanılmak üzere özel olarak tasarlanmış yüksek performanslı bir sinyal koşullayıcıdır. Sinyal Koşullandırıcı, zorlu endüstriyel ortamlarda göreceli yer değiştirmeyi ve titreşimi izlemek için kullanılan tek tip, değiştirilebilir yakınlık ölçüm sisteminin temel bileşenidir. Bu model konfigürasyonu, toplam 5 metre sistem uzunluğu için uygundur ve 4-20 mA (1,25 µA/μm hassasiyetle) ile uyumlu bir akım çıkışı sağlayan iki kablolu bağlantıyı benimser. IQS452 204-452-000-011'in ana işlevi, girdap akımı sensörüne güç vermek, yüksek frekanslı sinyalleri demodüle etmek ve aralık ölçüm değerlerini, uzun mesafeli iletim sırasında elektriksel gürültüden etkilenmeyen, endüstri standartlarına uygun sağlam akım sinyallerine dönüştürmektir.

Yüksek frekanslı (HF) modülatör/demodülatör, sensörün ihtiyaç duyduğu hassas tahrik sinyalini üretir ve girdap akımı etkisini hassas bir şekilde orantılı bir DC sinyaline dönüştürür.

Sağlam ve dayanıklı endüstriyel tasarım, mekanik koruma sağlayan ve ısı dağıtımını kolaylaştıran, zorlu fabrika ortamlarında bile güvenilir çalışma sağlayan dayanıklı bir alüminyum kasaya sahiptir.

Geniş frekans yanıtı, yavaş yavaş değişen göreceli konumları (örneğin eksenel salgı) ve 20 kHz'e kadar yüksek frekanslı titreşim olaylarını yakalayabilir.

Çıkış terminali, sistemin dayanıklılığını artıran kısa devre koruma fonksiyonuyla donatılmıştır.
