IQS450 204-450-002-A2-B12-H10-I1

Ccevher parametreleri

Ölçüm prensibi: API 670 standardına uygun olarak temassız girdap akım yer değiştirme ölçümü.

Aralık: 0.2 mm ila 2.2 mm (doğrusal aralık).

Çıktı sinyali (B12 seçeneği):

Akım çıkışı: -15.5 mA (0.2 mm'ye karşılık gelir) ila -20.5 mA (2.2 mm'ye karşılık gelir).

Dinamik Aralık: 5 Ma.

Duyarlılık: 2.5 μA/μm (62.5 μA/mil).

Frekans yanıtı: DC ~ 20 kHz (-3 dB zayıflama).

Doğrusallık Hatası: <±% 1 FS (ayrıntılar için belgenin 5. sayfasındaki performans eğrisine bakın).

Bileşen değiştirilebilirlik: IQS450 204-450-000-002-A2-B12-H10-I1'in probları, uzatma kabloları ve vericileri istediği gibi değiştirilebilir.

Elektriksel özellikler

Güç kaynağı gereksinimleri:

Voltaj: -20 V ila -32 V DC (akım çıkış modu).

Çalışma Akımı: -15.5 Ma ila -20.5 Ma.

Çıktı empedansı: 500 Ω.

Kısa devre koruması: Desteklenen (maksimum kısa devre akımı 45 mA).

Çıkış kapasitans / endüktans: 1 nf / 100 μH.

Mekanik ve çevresel konfigürasyon

Prob (TQ401):

Malzeme: Torlon® Prob Başlığı + AISI 316L Paslanmaz Çelik Kabuk.

Sıcaklık aralığı: -40 ° C ila +180 ° C (çalışma), +220 ° C (kısa süreli tolerans).

Koruma Seviyesi: IP68 (Prob kafesi).

Titreşim / şok direnci: 5g (10-500 Hz) / 15g (11ms yarım sinüs dalgası).

Kablo Sistemi (H10):

Toplam uzunluk: 10 m.

Standart kombinasyon: 1,5 m prob kablosu + 8.5 m EA401 Uzatma Kablosu.

Kablo tipi: FEP korumalı koaksiyel kablo (Ø 2.65 mm veya Ø 3.6 mm).

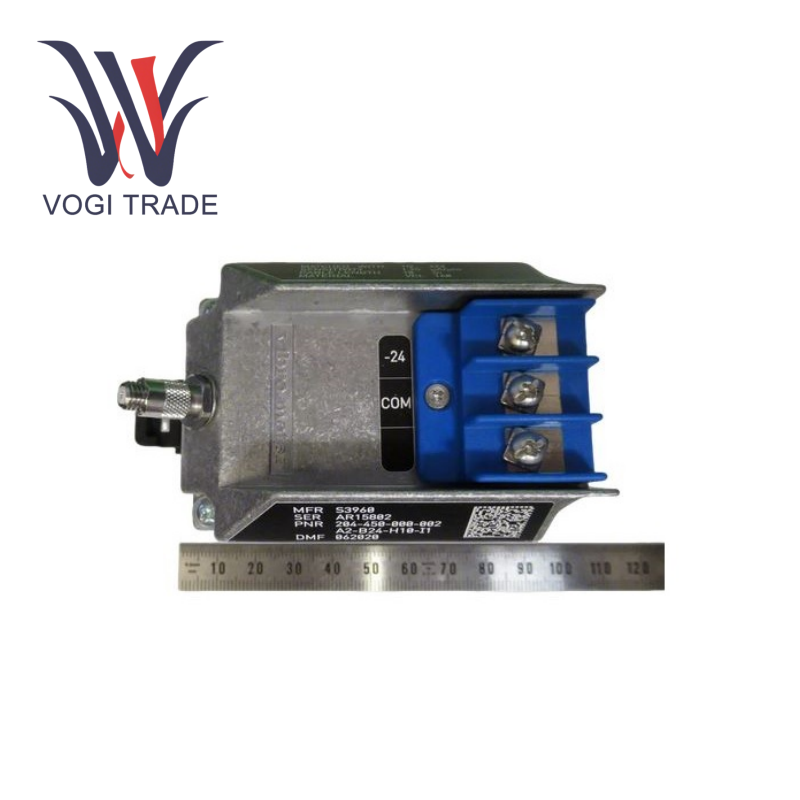

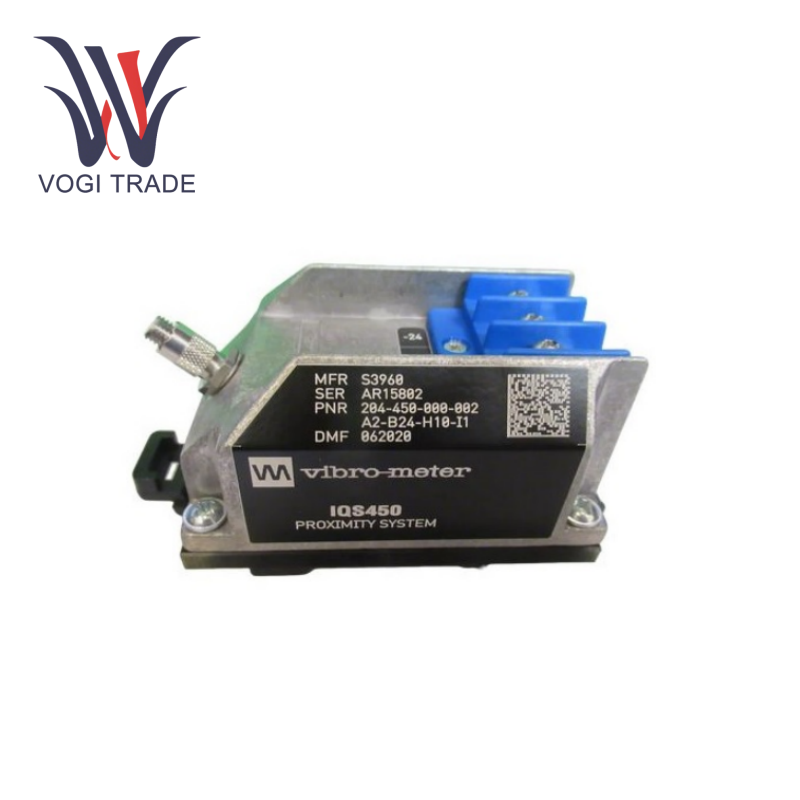

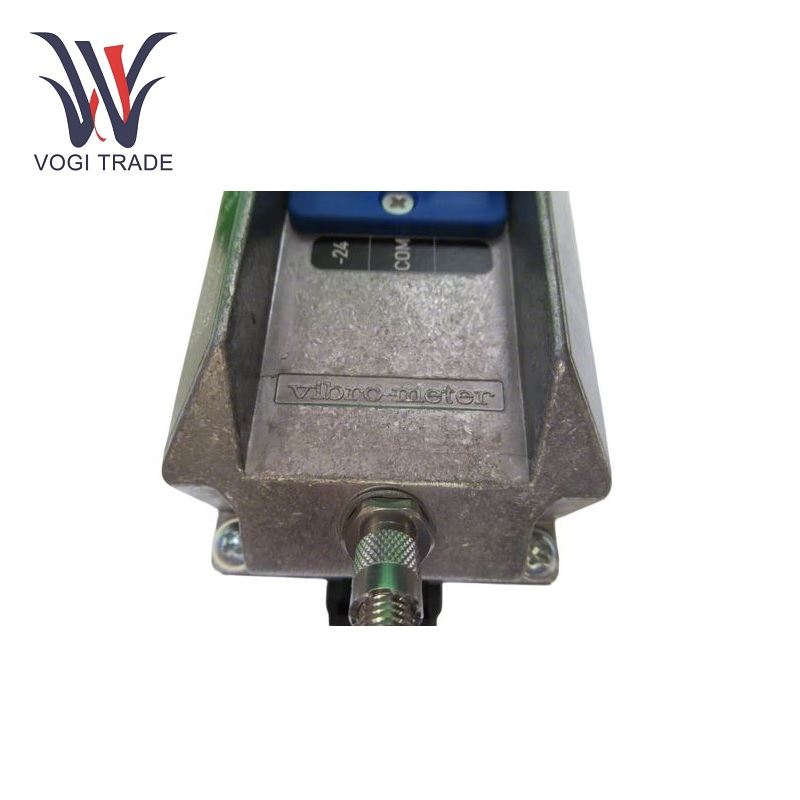

Verici (IQS450):

Sıcaklık aralığı: -35 ° C ila +85 ° C (lütfen belgenin 8. sayfasındaki alay eğrisine bakın).

Koruma Seviyesi: IP40.

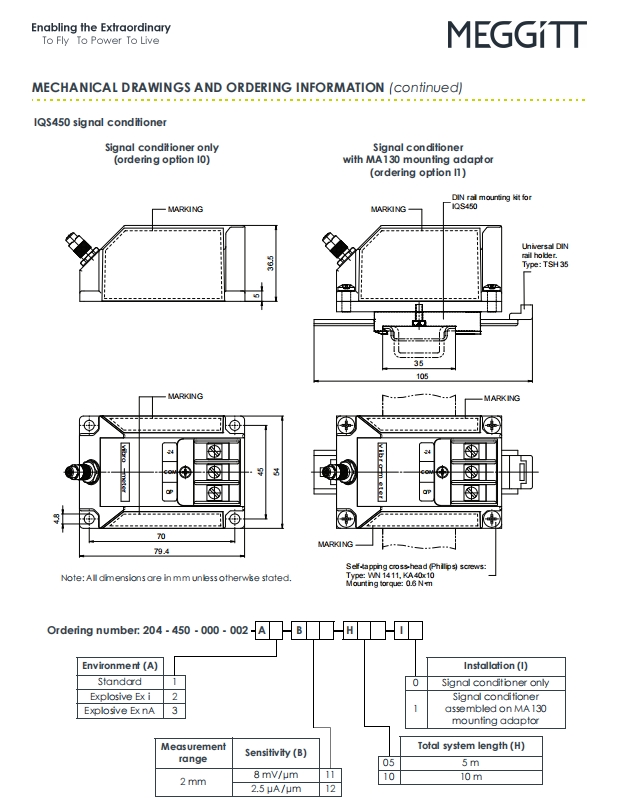

Montaj Yapılandırması: MA130 Ray Adaptörü içerir (I1 seçeneği, DIN Th35-7.5/15 Ray'ı destekler).
