Marka: Titreşim ÖlçerAçıklama:Sinyal DüzenleyiciDurum: YeniGaranti: 1 yılEnvanter Adeti: 1Ödeme süresi: T/TNakliye Limanı: ShenzhenIQS450 204-450-000-001 A1-B23-H10-I0, Vibro-Meter tarafından üretilen, esas olarak dönen makinelerin titreşimden korunması ve izlenmesi için kullanılan endüstriyel bir titreşim izleme modülüdür.
| imalat |
Titreşim Ölçer |
| Model Numarası |
QS450 |
| Sipariş Numarası |
204-450-000-001 A1-B23-H10-I0 |
| Katalog |
Problar ve Sensörler |
| Menşei ülke |
İsviçre |
| HS KODU |
8537109090 |
| Boyut |
26,2cm*12,5cm*2cm |
| Ambalaj Boyutu |
28,2 cm * 14,5 cm * 4 cm |
| Ağırlık |
0,3 kilo |
Ürüne Genel Bakış
IQS450, Parker Meggitt'in Vibra-Meter ® ürün serisindeki yüksek performanslı bir sinyal koşullayıcıdır ve TQ400 serisi yakınlık ölçüm sistemlerinin temel bileşenidir. Bu ürün özellikle dönen makinelerin korunması ve durum izlemesi için tasarlanmıştır. IQS450 204-450-000-001 A1-B23-H10-I0, TQ402/TQ412 gibi yakınlık sensörlerinden gelen sinyalleri işlemek ve bunları sonraki izleme sistemlerinde (VM600 gibi) kullanılmak üzere standartlaştırılmış voltaj veya akım çıkışlarına dönüştürmek için kullanılır.
Bu sefer tanıtılan spesifik model 204-450-000-001-A1-B23-H10-I0, 4 mm ölçüm aralığı ve 4 mV/μm voltaj çıkış hassasiyeti ile yapılandırılmıştır. Toplam uzunluğu 10 metre olan ölçüm zincirleri için uygundur ve standart (patlamaya dayanıklı olmayan) endüstriyel ortamlar için güvenilir mesafe ve titreşim sinyali dönüşümü sağlar.
204-450-000-001 A1-B23-H10-I0
Ürün Türü IQS450 Sinyal Koşullandırıcı
Giriş sinyali TQ4xx serisi yakınlık sensöründen gelen yüksek frekanslı modüle edilmiş sinyal
Çıkış konfigürasyonu
Çıkış türü Gerilim çıkışı (3 kablolu konfigürasyon)
Hassasiyet (B23) 4 mV/μm
Doğrusal ölçüm aralığı 0,3 ila 4,3 mm
Çıkış voltajı aralığı
Minimum açıklık (0,3 mm) -1,6V
Maksimum açıklık (4,3 mm) -17,6V
Frekans yanıtı DC'den 20 kHz'e (~3 dB)
Çıkış empedansı 500 Ω
Frekans yanıtı DC'den 20 kHz'e (~3 dB)
Güç kaynağı gereksinimleri (voltaj çıkış modu)
Çalışma voltajı -20 VDC ila -32 VDC*
Statik akım -13 mA ±1 mA
Maksimum akım -25 mA
Koruma fonksiyonu
Kısa devre koruması 45 mA (akım sınırlama)
Çevresel özellikler
Çalışma sıcaklığı -35°C ila +85°C* (Sıcaklığa bağlı olarak değer kaybı gereklidir. Aşağıdaki termal hususlara bakın.)
Depolama sıcaklığı -40°C ila +85°C
Koruma sınıfı IP40 (Daha yüksek koruma sınıfına sahip bir muhafazanın içine monte edilmediği sürece yalnızca iç mekan kullanımı içindir)
Malzeme Döküm alüminyum alaşımlı gövde
Titreşim önleyici 2 g tepe (10-55 Hz)
Şok direnci 15g tepe noktası (yarım sinüs dalgası, 11 ms)
Fiziksel özellikler
Malzeme Döküm alüminyum alaşımlı gövde

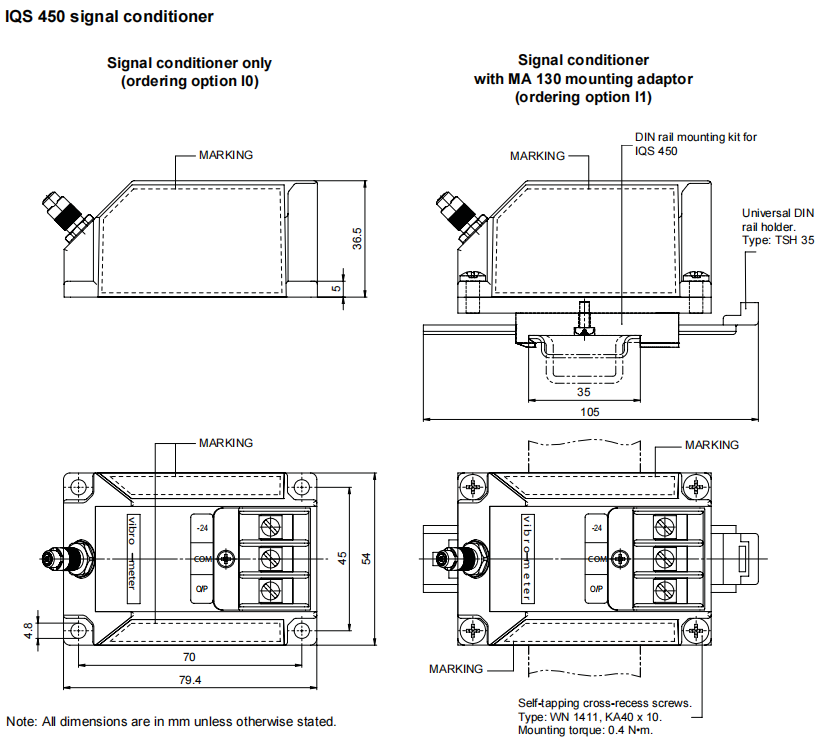

Kurulum yöntemi (I0) İki veya dört M4 vidayla doğrudan monte edin (DIN ray adaptörü hariç)
Ağırlık Yaklaşık 140g (Standart versiyon)
Bağlayıcı
Kendiliğinden kilitlenen mikro koaksiyel konnektör (dişi kafa)
Çıkış/Güç Kaynağı Vidalı terminal (maksimum kablo çapı 2,5 mm ²)
Termal değerlendirme Ortam sıcaklığı 25°C'yi aştığında, maksimum giriş voltajının düşürülmesi gerekir. 85°C'de maksimum giriş voltajı -26 VDC'dir.
Uygulanabilir endüstri kapsamı
Buhar türbinleri, gaz türbinleri ve su türbinleri gibi alanlarda güç enerjisindeki şaft titreşiminin ve eksenel yer değiştirmenin izlenmesi.
Maksimum akım -25 mA
Dişli kutuları, büyük motorlar ve fanlar gibi endüstriyel üretimdeki çeşitli büyük döner ekipmanlar için çevrimiçi durum izleme ve koruma.
IQS450 204-450-000-001 A1-B23-H10-I0, geleneksel endüstriyel ekipmanların yükseltilmesi ve bakımında mevcut çok sayıda hizmet içi TQ400 serisi ölçüm sistemi için yedek parça veya değiştirme ünitesi olarak hizmet eder.
