IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

Ürüne Genel Bakış

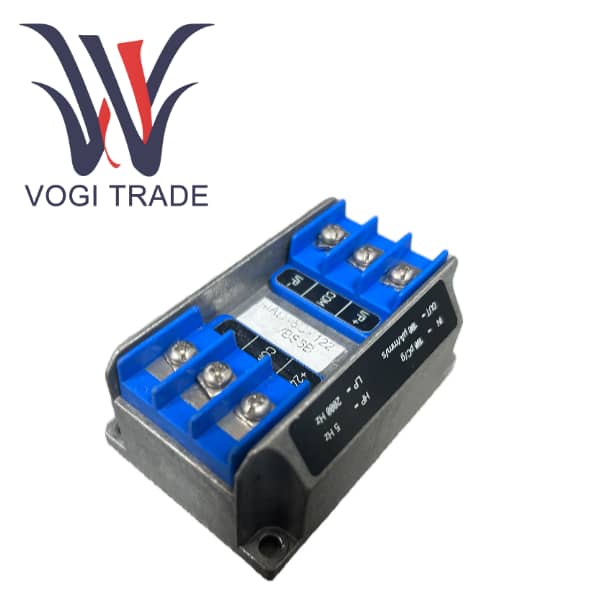

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0, Megite'nin titreşim ölçer ürün serisinden oldukça çok yönlü ve güçlü bir sinyal regülatörüdür. Sinyal koşullandırıcı, piezoelektrik ivmeölçerler ve dinamik basınç sensörleri ile arayüz oluşturmak ve bunların yüksek empedanslı şarj çıkışlarını, izleme ve kontrol sistemlerine uzun mesafeli iletim için uygun olan standartlaştırılmış düşük empedanslı sinyallere dönüştürmek üzere özel olarak tasarlanmıştır.

Bu özel konfigürasyon, standart bir piezoelektrik ivmeölçer kullanılarak optimize edilmiş bir titreşim hızı ölçümüdür.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0, muhafazası olmayan bağımsız bir modül olarak sağlanan ve mevcut panellere veya özel muhafazalara entegrasyon için maksimum esneklik sunan standart, tehlikesiz bir alan versiyonudur.

Özellikler ve Parametreler

Ürün türü                           IPC704 standart piezoelektrik malzeme sinyal regülatörü

Tam sipariş numarası           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

Sipariş kodu ayrıntıları ve temel parametreler

A1                      Çevre - Standart (tehlikesiz, güvenli alanlar için).

B03                    İletim birimi - Giriş birimi pC/g'dir (gram başına Pikombik ivme); Çıkış birimi µA/mm/s'dir (milimetre/saniye hız başına mikroamper). Bu, entegre hız çıkışını gösterir.

C100                  Giriş hassasiyeti - Bağlı sensörün hassasiyeti 100pc /g'dir.

D100                 Çıkış Hassasiyeti - Regülatör, 100 µA/mm/s çıkışla kalibre edilmiştir.

E5                      Yüksek Geçiş Filtresi (HP) - Kesme frekansı 5hz'ye (~ 3db, 24 dB/oktav eğim) ayarlanır ve düşük frekanslı gürültüyü ve kaymayı filtreler.

F2000                 Alçak Geçiş Filtresi (LP) - Örtüşmeyi önlemek ve yüksek frekanslı gürültüyü filtrelemek için kesme frekansı 2000 hz'ye (~ 1db, 12db/oktav eğim) ayarlanır.

G0                     Montaj - Yalnızca sinyal regülatörü, endüstriyel muhafaza veya DIN rayı adaptörü olmadan.

H0 ve I0              Kablo Konektörü - Giriş veya çıkış uçlarında kablo konektörleri sağlanmaz. Bu makinede yıkama delikleri var.

Genel Elektrik özellikleri

Güç kaynağı modu            18-30vdc.

Akım tüketimi Maksimum 25 miliamper.

Çıkış sinyali

Ürün türü                           IPC704 standart piezoelektrik malzeme sinyal regülatörü

Dinamik sinyal                 Sabit bir akım üzerine ±5 miliamperlik bir tepe noktası uygulanır.

Nominal akım                  12 miliamper ±0,5 miliamper.

Frekans aralığı              Filtre tarafından tanımlanır; Bu konfigürasyon altında etkin frekans 5Hz ile 2000Hz arasında değişir.

Doğrusal hata                     ≤%0,2

Sıcaklık stabilitesi        100 ppm/°C'de tipik

Çevresel özellikler (Yalnızca modül, G0)

Çalışma sıcaklığı            -30°C ile +85°C arası

Koruma sınıfı                    IP40 (Temiz bir iç mekan elektrik kabini dışında herhangi bir koruyucu muhafazaya monte edilmelidir).

Titreşim önleme                         Maksimum 2g (10-500hz)
