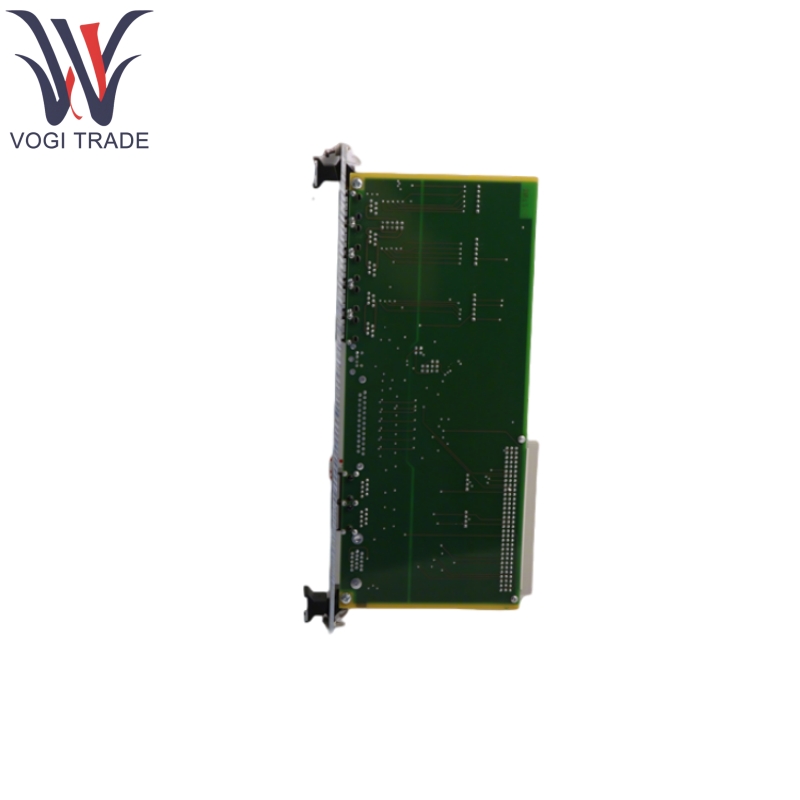

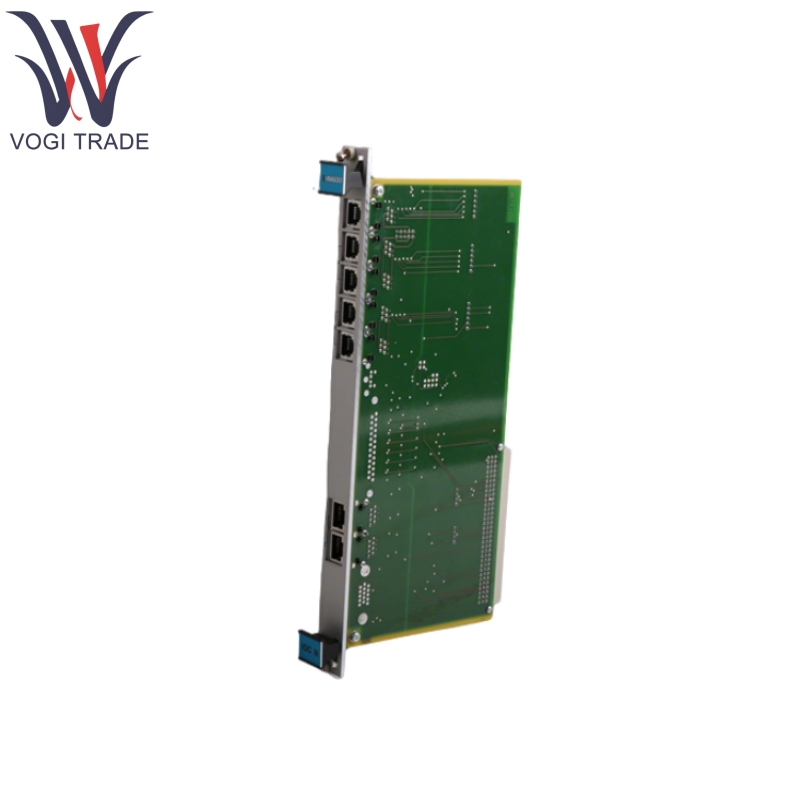

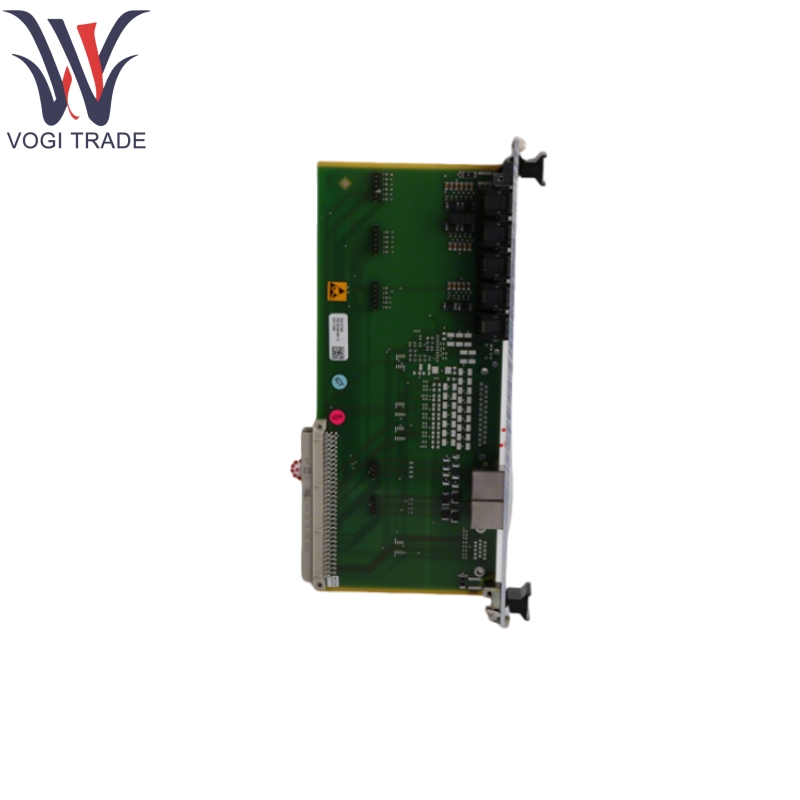

IOCN 200-566-000-113

Ürün spesifikasyonu

Bağlayıcı çeşitleri:

RS: 6P6C (RJ12/RJ25), kadın. İkincil seri bağlantı için kullanılır.

A: İki 6p6c (RJ12/RJ25), kadın. Ek seri bağlantılar için kullanılır (isteğe bağlı seri iletişim modülünü gerektirir).

B: İki 6p6c (RJ12/RJ25), kadın. Ek seri bağlantılar için kullanılır (isteğe bağlı seri iletişim modülünü gerektirir).

1: 8p8c (RJ45), kadın. Birincil Ethernet bağlantısı için kullanılır (cpum konektörü (net) yerine).

2: 8p8c (RJ45), kadın. İkincil Ethernet bağlantısı için kullanılır.

İletişim Arayüzleri:

Ethernet: IOCN 200-566-000-113, 2 x 10/100base-tx (10/100 Mbps, ≤100 m)

Seri: IOCN 200-566-000-113, 1 x RS-232/485 (≤115.2 kbaud, Modbus RTU)

Ek: IOCN 200-566-000-113, 2 x RS-422/485 (isteğe bağlı modülle, çoklu damla RS-485 ağları)

Sürüm Türleri:

Standart Ethernet Gereksiz Sürüm-200-566-000-1HH

Ek Çevre Koruması için Konformal Kaplamalı Vernik Versiyon-200-566-000-1HHL

Ürün parametreleri

Güç Tüketimi:

Voltaj Kaynağı: VM600 Raf Güç Kaynağından 5 VDC

Güç Tüketimi: ＜ 2W

Toplam Tüketim (CPUM/IOCN Kart Çifti): ≤12 W

Çevresel Gereksinim:

Çalışma sıcaklığı: −20 ila 65 ° C (−4 ila 149 ° F)

Depolama sıcaklığı: −25 ila 80 ° C (−13 ila 176 ° F)

Nem:% 0 ila 90 (yoğunlaşmayan)

Ürün fonksiyonu

Veri Ağ Geçidi:

IOCN 200-566-000-113, veri alışverişi için MODBUS veya Profinet kullanan VM600 sistemleri ile harici sistemler (DCS/PLC gibi) arasında bir köprü görevi görür.

Çok Raf Ağ Genişlemesi:

IOCN 200-566-000-113, A ve B konektörleri aracılığıyla RS-485 çoklu damla ağların oluşturulmasını kolaylaştırır ve ek izleme noktalarına izin verir.

Makine Koruması ve Durum İzleme:

IOCN 200-566-000-113, koruma kartlarını (MPC4 ve AMC8 gibi) denetlemek için CPUM ile birlikte çalışır ve sıcak değiştirme, alarm sıfırlama ve olay günlüğü gibi özellikler sağlar.
