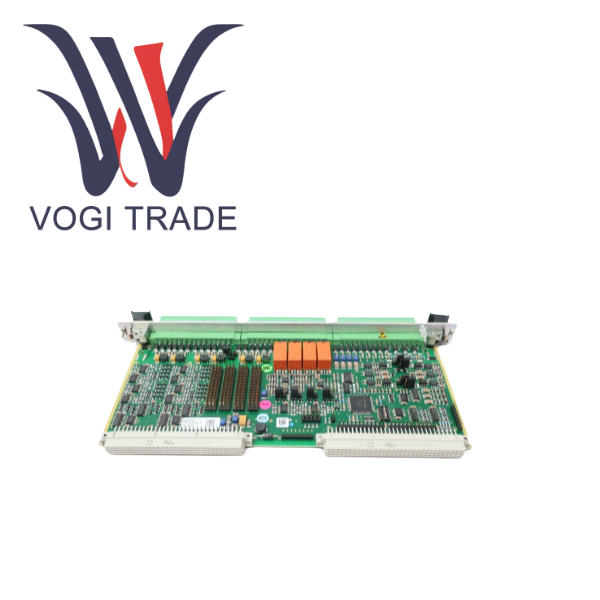

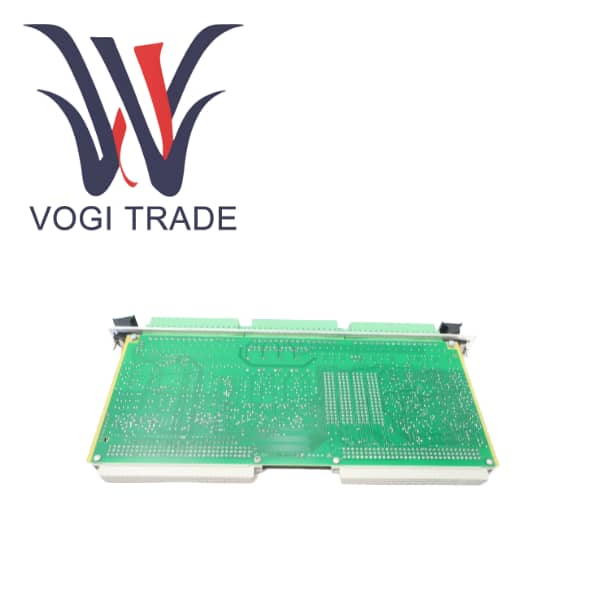

IOC4T 200-560-000-HHH

Uygulanabilir endüstri kapsamı

VM600 sisteminin temel I/O bileşeni olan IOC4T 200-560-000-HHH, sürekli çevrimiçi durum izleme ve kritik dönen ekipmanların korunmasını gerektiren tüm endüstrilerde yaygın olarak kullanılmaktadır.

Enerji ve güç açısından termik, hidroelektrik ve nükleer santrallerdeki buhar türbinleri, jeneratörler, kazan besi suyu pompaları ve fanlar üzerine yoğunlaşmaktadır.

Petrokimya endüstrisi, petrol rafinerilerinde, kimya tesislerinde ve doğal gaz işleme tesislerinde bulunan büyük kompresörleri, reaktör karıştırıcılarını ve boru hattı pompalarını içerir.

Metalurji ve madencilikteki çelik fabrikalarındaki haddehaneler ve üfleyicilerin yanı sıra madenlerdeki kırıcılar, kaldırıcılar ve değirmenler.

Kağıt yapımı, çimento ve gemi inşa endüstrileri sırasıyla büyük kağıt makinelerine, döner fırınlara ve Denizcilik tahrik sistemlerine sahiptir.

Genel üretim, büyük, kritik dönen varlıklara sahip olan ve kestirimci bakım sistemi kurmak isteyen herhangi bir fabrika.

Avantaj ve dezavantajların ayrıntılı karşılaştırması

Avantajları

Özel bir kart çiftinin parçası olarak benzersiz bir determinizm ve düşük gecikme süresi elde eder

Donanım düzeyinde işbirliği olan IOC4T 200-560-000-HHH, yüksek derecede optimize edilmiş ve düşük maliyetli bir paralel veri yolu protokolü olan Endüstri Paketi arayüzü aracılığıyla MPC4 ile noktadan noktaya iletişim kurar. Bu, sensör sinyali girişinden koruma rölesinin eylemine kadar tüm zincirin mikrosaniye seviyesinde deterministik bir gecikmeye sahip olmasını sağlar. Hızlı yanıt gerektiren mekanik koruma senaryolarında bu kesinlik, genel veri toplama sistemleriyle karşılaştırılamaz.

Yazılım yığınındaki belirsizliği ortadan kaldıran tüm sinyal işleme ve mantıksal değerlendirme, genel işletim sisteminin zamanlamasına bağlı kalmadan MPC4'ün özel işlemcisinde tamamlanır. Bu, işletim sistemi görevlerinin değiştirilmesi veya ağ tıkanıklığının neden olduğu tepki süresi dalgalanmalarını önleyerek koruma fonksiyonunun mutlak güvenilirliğini sağlar.

Yüksek yoğunluklu I/O entegrasyonu sistem karmaşıklığını ve maliyetini önemli ölçüde azaltır

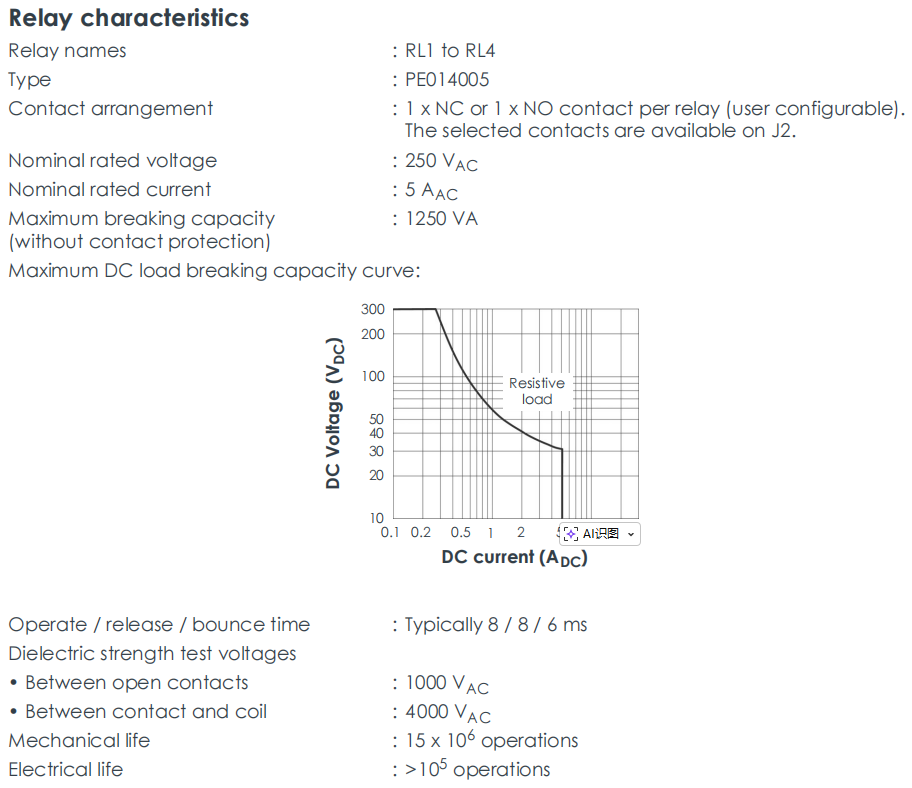

Alan verimliliği, 4 titreşim girişi, 2 hız girişi, 4 röle, 4 analog çıkış ve 4 ham sinyal tamponu içeren standart 20 mm genişliğinde bir Avrupa kartına entegre edilmiştir. Bu yüksek yoğunluklu tasarım, karmaşık bir dört yataklı makinenin izlenmesi için genellikle yalnızca bir çift MPC4/IOC4T kartının gerekli olduğu ve değerli raf yuvalarından büyük ölçüde tasarruf edildiği anlamına gelir.

Tüm G/Ç'lerin kartın arkasında yoğunlaşması ve üç standart vidalı terminal bloğundan dışarı çıkmasıyla kablolama basitleştirilmiştir. Bu, sahadaki kablolamayı açık ve düzenli hale getirir, kablolama hataları olasılığını azaltır ve gelecekteki bakım ve sorun giderme çalışmalarını basitleştirir. Dağıtılmış I/O çözümüyle karşılaştırıldığında kablo kullanımı ve kablolama süresi önemli ölçüde azalır.

Dezavantaj

Zorunlu eşleştirme bağımlılıkları sistem kilitlenmesine ve maliyet katılığına yol açar

Tedarikçi kilitleme, 200-560-000-HHH tamamen Meggitt'in MPC4 kartına ve VM600 platformuna bağlıdır. Bu çözüm seçildiğinde, tüm izleme sisteminin gelecekte genişletilmesi, yedek parça tedariki ve teknik desteğin tümü Meggitt'in ekosistemi içinde kilitlenecektir. Bu, kullanıcıların gelecekte daha uygun maliyetli veya teknolojik açıdan gelişmiş üçüncü taraf çözümlerini benimseme olasılığını sınırlar.

En küçük birimin maliyeti yüksektir. Sistemin en küçük işlevsel birimi bir çift karttır. Yalnızca basit bir tek yataklı pompanın izlenmesi gerekse bile setin tamamının satın alınması gerekir, bu da küçük ölçekli uygulamalarda çok yüksek birim kanal maliyetine neden olur. Bunun aksine, modüler evrensel veri toplama sistemleri ihtiyaç duyulduğunda kanalları satın alabilir.

Platform oluşturma sınırı olan 200-560-000-HHH yalnızca VM600 platformu için geçerlidir. Kullanıcılar daha yüksek performans veya yeni özellikler elde etmek için güncellenmiş VM600 Mk2 platformuna geçmek istediğinde, mevcut IOC4T/MPC4 kartlarının tümü yeniden kullanılamaz ve bu da batık maliyetlere neden olur.

Donanım versiyonlarındaki farklılıklardan kaynaklanan gizli mühendislik tuzakları

2000Ω ve 50Ω arasındaki çıkış empedansı, bu ürün serisinin en gizli ve tehlikeli dezavantajlarından biridir. Mühendisler projenin ilerleyen aşamalarında kullandıkları önceki versiyonun uzun mesafeli "orijinal sinyal" kablosunu çalıştıramayacağını keşfederlerse pahalı yeniden işlemlerle karşı karşıya kalacaklar. Ya tüm IOC4T kartlarını değiştirin ya da her kartın arkasına harici bir tampon amplifikatör ekleyin.

Avrupa Birliği ve Çin gibi sıkı çevre koruma düzenlemelerinin olduğu bölgelerde RoHS uyumluluk riskleri, RoHS uyumlu olmayan erken sürümlerin kullanılması, tüm projenin kabulü geçememesine veya ekipman hurdaya çıkarıldığında yüksek özel işlem maliyetlerine maruz kalmasına neden olabilir. Daha sonraki donanım sürümü satın alma sırasında açıkça belirtilmezse büyük uyumluluk riskleri oluşturacaktır.
