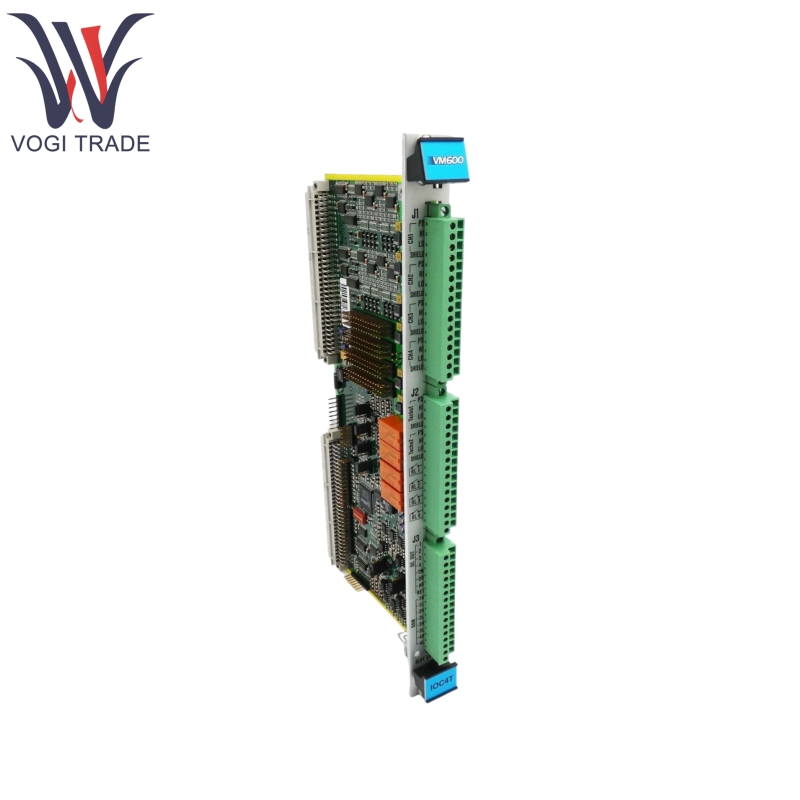

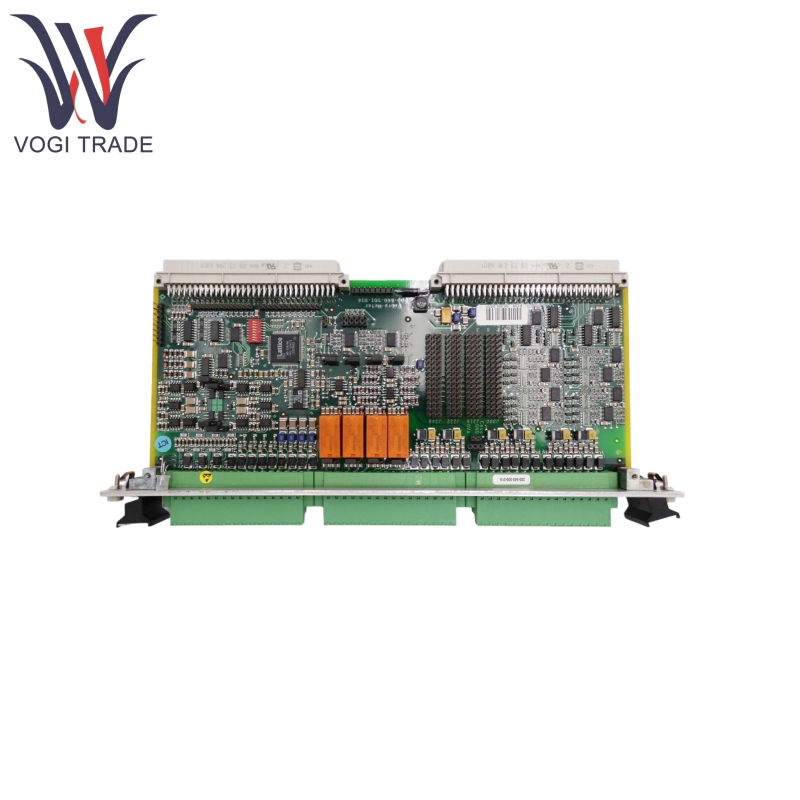

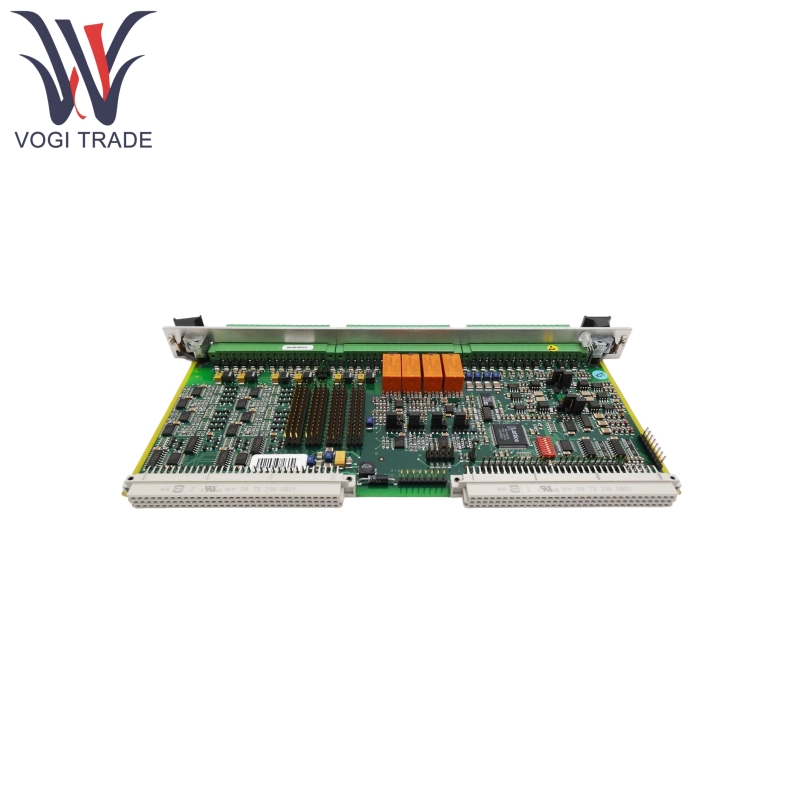

Marka: Vibro-MeterAçıklama: Giriş/Çıkış KartıDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenIOC4T 200-560-000-214 Giriş/Çıkış Kartı Ana işlevi, sensör sinyallerini almak ve işleme için MPC4'e aktarmak ve işlenen sinyalleri çıkış arayüzü aracılığıyla harici bir sisteme iletmektir.
| Üretmek |
Vibro-metre |
| Model numarası |
IOC4T |
| Sipariş numarası |
200-560-000-214 |
| Katalog |
VM600 |
| Menşei ülke |
İsviçre |
| HS kodu |
8473309000 |
| Boyut |
28*4*14cm |
| Ağırlık |
0.4kg |
Ürün özelliği
IOC4T 200-560-000-214, MPC4 makine koruma kartı için sinyal alımını desteklemek için 4 dinamik sinyal girişine ve 2 rpm girişine sahiptir.
IOC4T 200-560-000-214, titreşim kanallarının kolay sinyal çoğaltılması için “çiğ” sensör sinyallerini ve analog çıkışları (0-10V veya akım 4-20m voltajı veya akım 4-20mA, seçilebilir) tamponladı.
IOC4T 200-560-000-214, harici sistemlerden alarm tetiklemesini desteklemek için yazılım yoluyla alarm sinyallerine atanabilen 4 röleye sahiptir.
IOC4T 200-560-000-214, alarm özelliklerini genişletmek için IRC4 Akıllı Röle Kartlarına ve RLC16 röle kartlarına bağlanabilen 32 tam programlanabilir açık koleksiyoncu çıkışına sahiptir.
Prensibi kullanarak ürün
IOC4T 200-560-000-214, J1/J2 konnektöründen 4 kanal dinamik sinyal (örn. Titreşim) ve 2 kanal RPM sinyali alabilir ve bunları işleme için MPC4 kartına iletebilir.
MPC4 tarafından işlenen sinyaller, IOC4T'nin tampon devresi boyunca ham sensör sinyalleri ve harici izleme için 4 analog sinyale (0-10V/4-20mA) dönüştürülür.
İşleme sonuçlarına dayanarak, MPC4, IP arabirimi aracılığıyla IOC4T'nin 4 yerel rölesini veya alarmları tetiklemek için raf veri yoluyla rlc16/irc4 kartının rölelerini kontrol eder; DSI giriş sinyalleri (AR/DB/TM) alarm durumuna dinamik olarak ayarlanabilir.
IOC4T 200-560-000-214, EMI koruma ve izolasyon tasarımı yoluyla endüstriyel ortamlarda kararlı çalışma sağlar ve bakımı basitleştirmek için sıcak değiştirmeyi destekler.
Ürün parametresi
IOC4T 200-560-000-214 Detay Spesifikasyonu aşağıdaki gibi
| Kategori |
Detaylar |
| Dinamik sinyal girişleri |
EMI filtreleme ile EC standardına uygun |
| Hız / Faz Referans Girişleri |
EMI filtreleme ile, EC standartlarına uygun |
| Analog Çıkışlar (DC) |
4 kanal, 0-10V voltajı veya 4-20mA akımı destekleyen (her kanal için jumper ile seçilebilir) Doğruluk ≤ ±%1.5, doğrusallık hatası ≤ ±%0.5 Voltaj çıkış yükü> 100kΩ, akım çıkış yükü <325Ω |
| Röle çıkışları |
4 röle (RL1-RL4), Model PE014005, 1 set NC veya Kişiyi Destekleyen (Kullanıcı Ayrıştırılabilir) Nominal Voltaj 250VAC, Nominal Mevcut 5AAC Maksimum kırma kapasitesi 1250VA (temas koruması olmadan) ABE056 Slimline Rafında (DC güç kaynağı), maksimum anahtarlama voltajı 70VDC/33VAC (RMS) |
| Açık koleksiyoncu çıkışları |
32 kanal, VM600 rafının OC veri yolu veya ham veriyolu aracılığıyla RLC16/IRC4 kartlarına bağlanabilir |
| Çalışma sıcaklığı |
−25 ila 65 ° C (−13 ila 149 ° F) |
| Saklama sıcaklığı |
−40 ila 85 ° C (−40 ila 185 ° F) |
| Nem |
İşletme: % 0 ila 90 Yoğunlaşmayan Depolama: % 0 ila 95 Yoğunlaşmayan |
| Titreşim |
IEC 60255-21-1 (Sınıf 2) |
