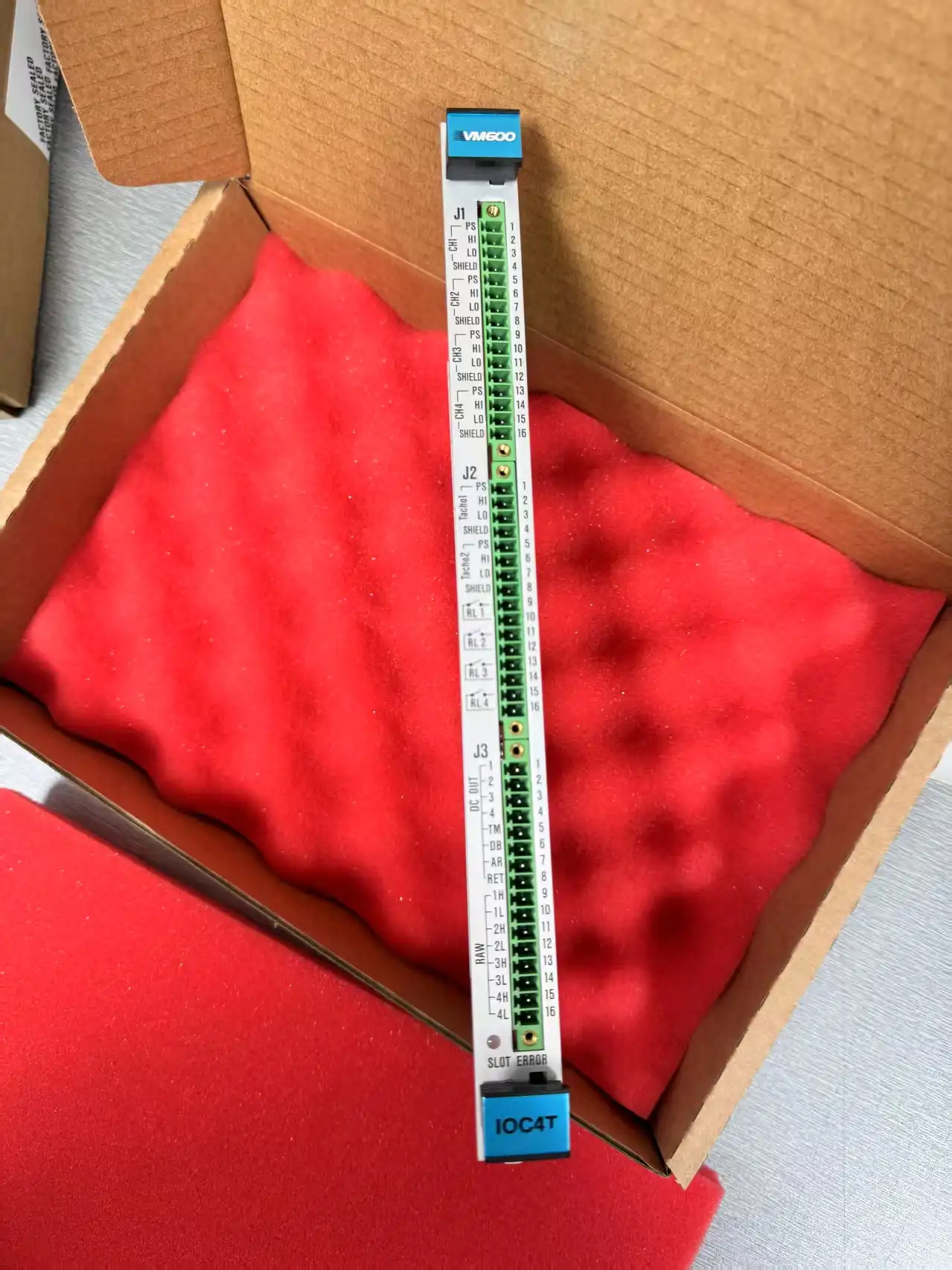

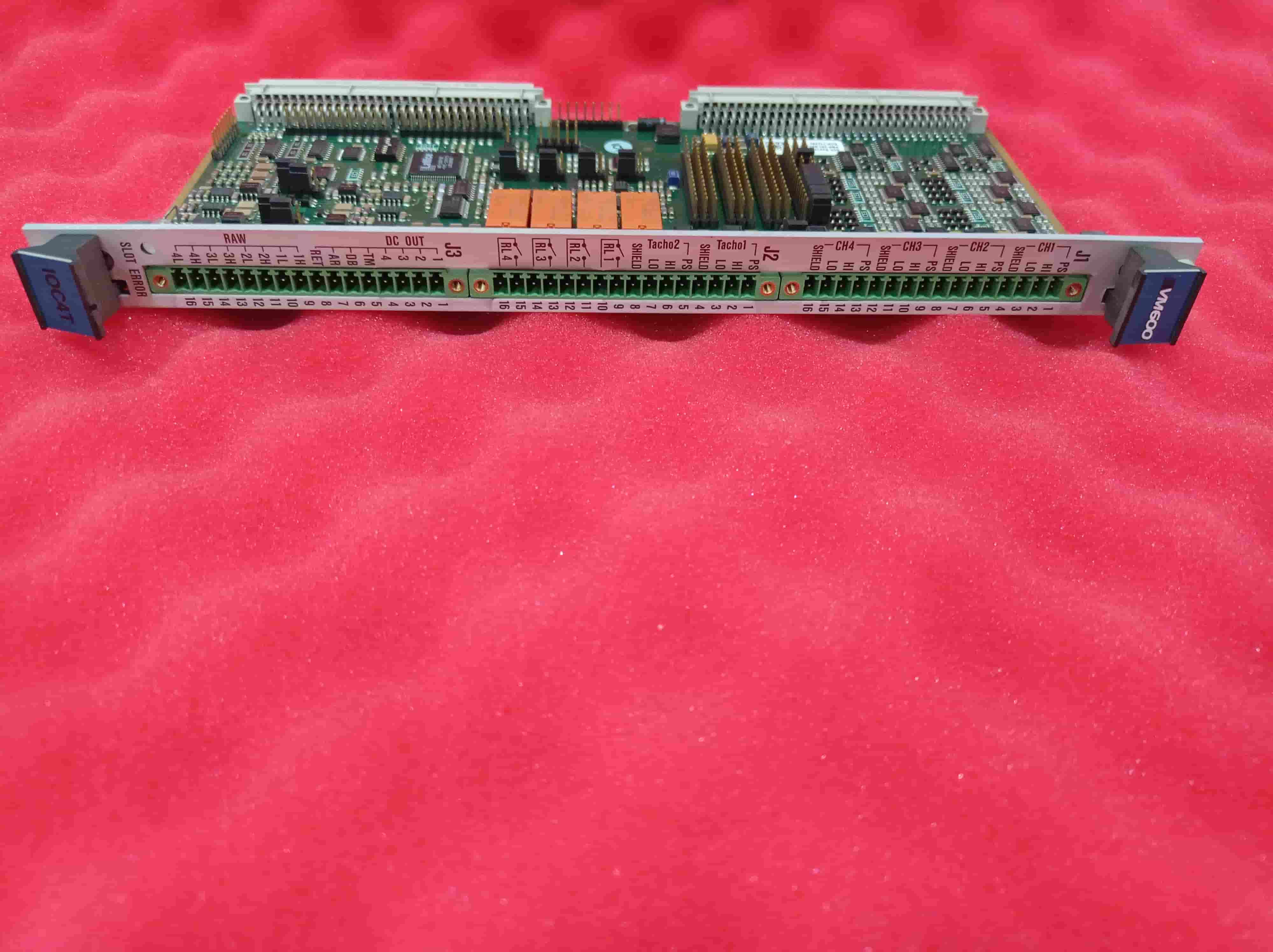

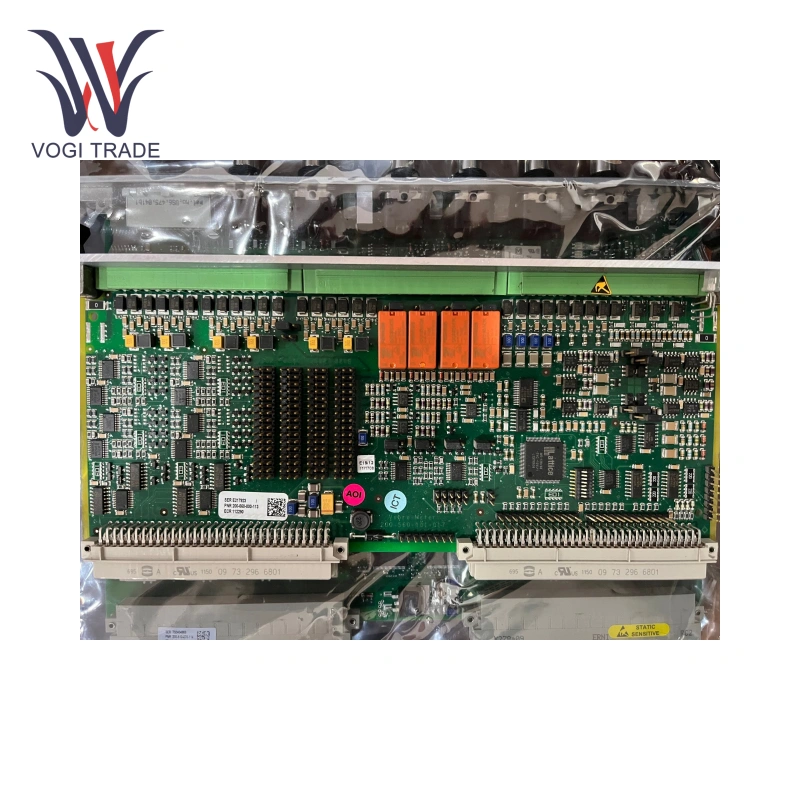

ICC4T 200-560-130

ICC4T 200-560-130

Teknik parametreler

İletişim ve Arayüz Yapılandırması

İletişim Protokolü: IOC4T 200-560-000-113, Profinet, Ethernet, Modbus RTU/TCP ve diğer protokolleri destekler ve DCS, PLC sistemleri ve ana bilgisayar platformlarına entegre edilebilir.

Yerel G/Ç arayüzü: Yerel giriş/çıkış kanalları sağlar, sensörleri (girdap akım probları, ivmeölçerler gibi) ve aktüatörleri (röleler, solenoid vanalar gibi) doğrudan bağlayabilir ve arayüz kapasitesini artırmak için dahili kartların genişlemesini destekler.

Programlama Esnekliği: IOC4T 200-560-000-113 C dili veya merdiven mantığı programlamasını destekler, kullanıcılar karmaşık otomasyon gereksinimlerine uygun kontrol mantığını ve işlevlerini özelleştirebilir.

Performans özellikleri

Gerçek zamanlı izleme işlevi: Entegre durum izleme özellikleri, titreşim, yer değiştirme, hız vb. Gibi mekanik parametreleri gerçek zamanlı olarak toplayabilir ve alarm veya kapatma korumasını tetikleyebilir.

Sinyal çıkışı: Endüstriyel standart sinyal arayüzü ile uyumlu 4 ~ 20mA analog çıkışını ve anahtar sinyalini destekler.

Artıklık ve güvenilirlik: Modül güç kaynağı, yedek tasarımı (RPS6U güç kaynağı modülü gibi) destekler ve tek bir güç kaynağı arızalandığında ≤5 ms'lik bir anahtarlama süresi ile otomatik olarak geçiş yapar.

Çevresel Uyarlanabilirlik: Endüstriyel koruma standartlarını karşılar ve yüksek sıcaklık ve titreşim gibi sert ortamlara uyum sağlar. Sensör veya hat arızalarının neden olduğu arızaları önlemek için yerleşik aşırı gerilim ve kısa devre koruma devrelerine sahiptir.

Iİlgili ürün eşleştirme:

Çekirdek Sistem Bileşenleri:

VM600 Serisi Raf: TSI (Türbin Güvenliği İzleme) sisteminin G/Ç modülü olarak VM600 çerçevesine (ABE040 204-040-100-013 gibi) kurulması gerekir.

İzleme ve Koruma Modülü (MPC4): IOC4T ile çalışır ve mekanik parametrelerin gerçek zamanlı analizinden ve koruma mantığı tetiklemesinden sorumludur.

Güç Kaynağı Modülü (RPS6U): Sistemin elektrik kesintisi durumunda çalışmaya devam etmesini sağlamak için gereksiz güç desteği sağlar.

Sensörler ve aktüatörler

Eddy akım sensörleri (TQ402 Serisi gibi): Preampikatör (IQS 450) aracılığıyla IOC4T'ye bağlanan şaft yer değiştirmesini, titreşimi ve diğer parametreleri ölçmek için kullanılır.

Hızlandırıcılar ve yer değiştirme probları (CE680, AE119 gibi): Taşıma titreşimini veya mutlak genişlemeyi izleyin ve IOC4T aracılığıyla verileri kontrol sistemine iletin.

Röle Modülü (RLC16): IOC4T tarafından anahtar sinyali çıkışını alır ve ekipman başlatma, durdurma veya alarm eylemi yürütür.

Ana bilgisayar ve yazılım

Yapılandırma yazılımı (MPS1 gibi): Modül parametresi yapılandırması, mantık programlama ve veri görselleştirmesi için kullanılır, tarihsel trend analizini ve hata teşhisini destekler.

Endüstriyel ağ ekipmanı: Ethernet anahtarı veya ağ geçidi modülü (CPUM/IOCN kart çifti gibi) aracılığıyla DCS veya SCADA sistemine bağlı.

Uygulama senaryoları

Güç endüstrisinde kilit ekipman izleme

Buhar Türbini Birimi Koruması: Titreşimin gerçek zamanlı izlenmesi, eksenel yer değiştirme, genişleme farkı ve buhar türbinleri ve yem pompası birimlerinin diğer parametreleri, mekanik hasarı önlemek için birbirine kenetlenen kapanmayı tetikler (Web sayfasında belirtilen elektrik santrali takma kazası analizi gibi).

Jeneratör Durum İzleme: Aşırı Hızlı Koruma ve Ekipman Sağlığı Değerlendirmesi için Entegre Hız Ölçümü (0 ~ 5000R/Dk) ve Anahtar Faz Sinyal Alımı.

Endüstriyel Otomasyon Kontrolü

Üretim Hattı Ekipmanı Kilitleme: Kimya Endüstrisi, Metalurji vb. Tarlalarında, üretim hattı ekipmanlarının koordineli başlatılması ve durması, güvenli çalışmayı sağlamak için G/Ç sinyalleri tarafından kontrol edilir.

Veri Entegrasyonu ve Uzaktan Bakım: Uzaktan hata teşhisini ve bakımını desteklemek için MODBUS TCP Protokolü aracılığıyla verileri bulut platformuna yükleyin.

Mekanik durumun öngörücü bakımı

Rulman ve Şanzıman İzleme: Titreşim spektrum analizi ile birleştirildiğinde, ekipman aşınma eğilimlerini tahmin edin ve bakım döngülerini optimize edin.

Enerji Ekipmanı Sağlık Yönetimi: Planlanmamış kesinti süresini azaltmak için rüzgar enerjisi şanzımanlarına, su pompası ünitelerine vb. Uygulanır.

VM600 TSI Rafı

Abe040 çerçevesi

RPS6U Güç Modülü (Gereksiz Yapılandırma)

MPC4 İzleme ve Koruma Modülü

├yo IOC4T 200-560-000-113 (G / Ç modülü)

RLC16 Röle Modülü

↓

Sensör Ağı: Eddy Akım Probu, ivmeölçer, Deplasman Sensörü

↓

Üst Bilgisayar Sistemi: Yapılandırma Yazılımı (MPS1) + SCADA/MES Platformu.
