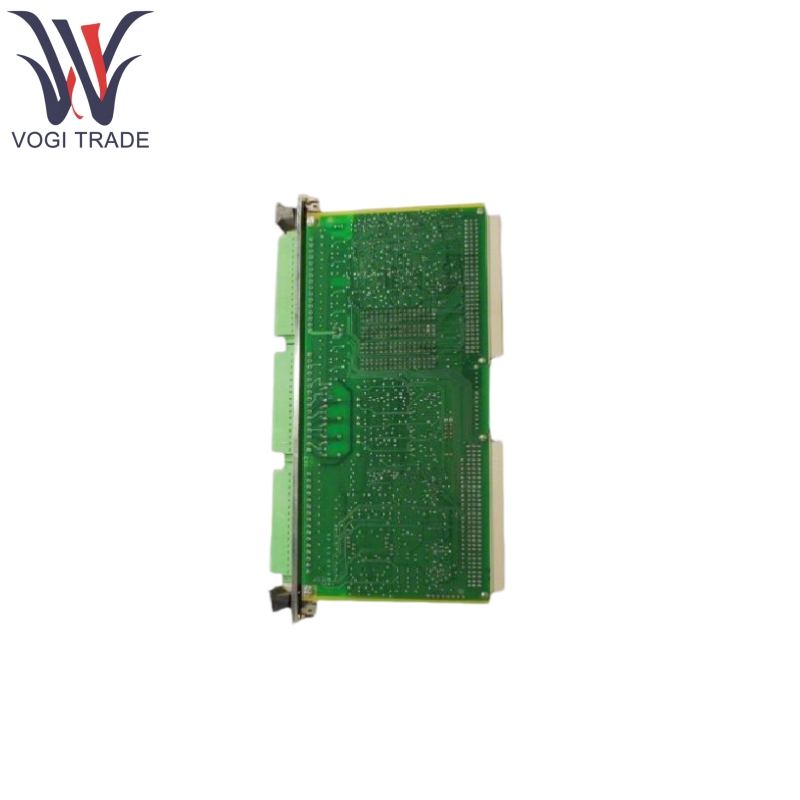

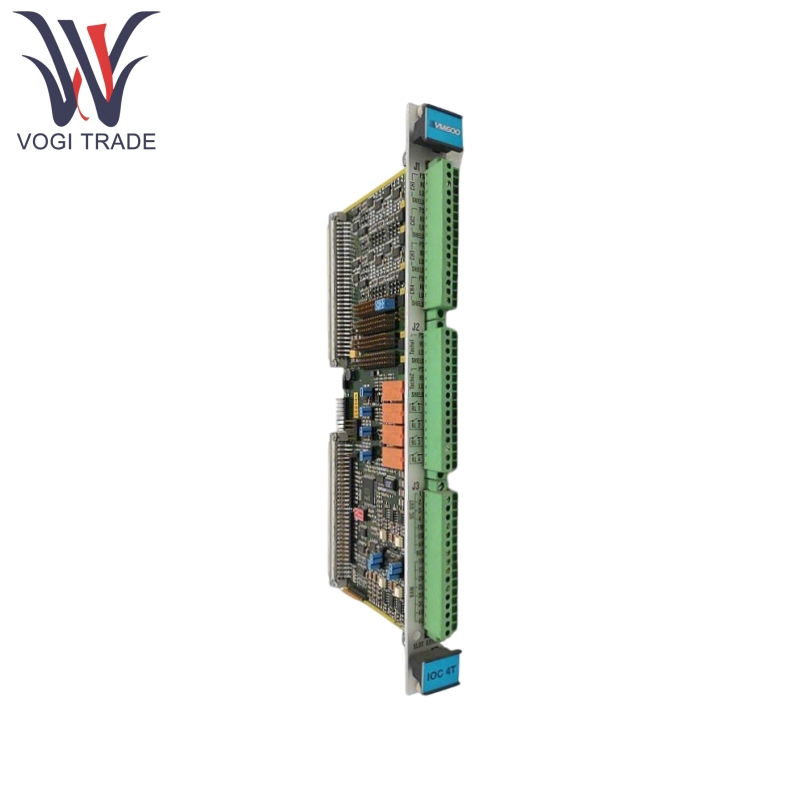

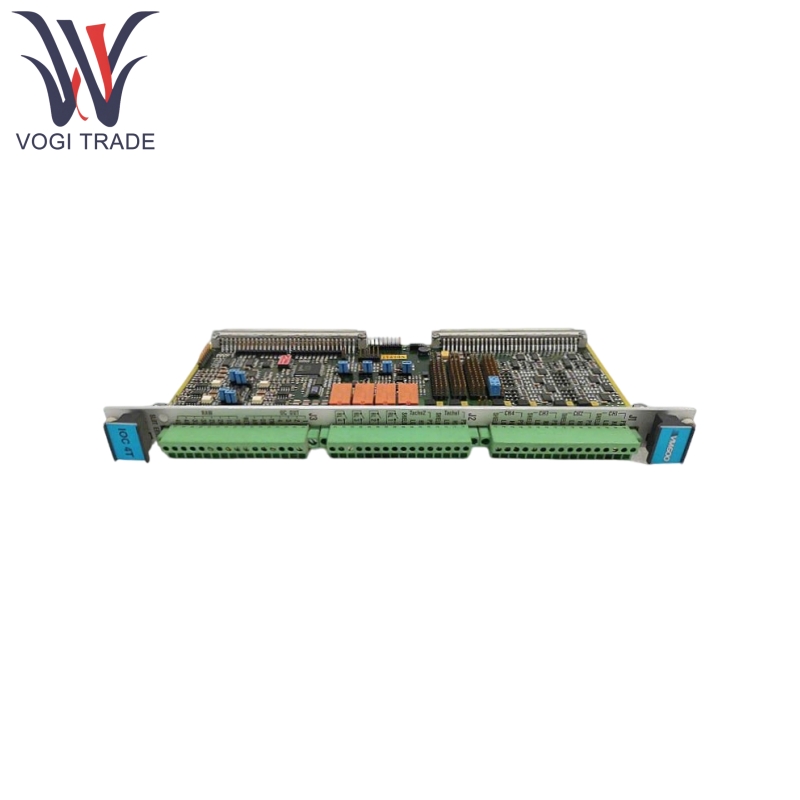

IC4T 200-560-000-111

Ürün spesifikasyonu

1. Her IOC4T 200-560-000-111 kartı, karşılık gelen bir MPC4 kartı ile ilişkilidir ve doğrudan VM600 rafına (Abe04x veya ABE056) arkasına monte edilir. Ve LOC4T köle modunda çalışır ve bir endüstri paketi (IP) arayüzü kullanarak P2 konnektörü aracılığıyla MPC4 ile iletişim kurar.

2. LOC4T 200-560-000-111 (VM600RACK'ın arkası) ön paneli, ölçüm zincirlerinden (sensörler ve /veya sinyal koşullandırıcıları) gelen iletim kablolarına kablolama için terminal şerit konektörleri içerir. Vida terminal konektörleri ayrıca tüm sinyalleri herhangi bir harici kontrol sistemine girmek ve tüm sinyalleri çıkarmak için de kullanılır.

3. IOC4T 200-560-000-111 kartı, elektromanyetik parazit (EMI) ve sinyal dalgalanmalarına karşı tüm girişleri ve çıkışları korur ve ayrıca elektromanyetik uyumluluk (EMC) standartlarını karşılar.

4. IOC4T 200-560-000-111 Ham dinamik (titreşim) ve hız sinyallerini sensörlerden MPC4'e bağlar. İşlendikten sonra bu sinyaller IOC4T'ye geçirilir ve ön panelindeki (VM600'ün arkası) terminal şeridinde kullanılabilir hale getirilir. Dinamik sinyaller için, dört yerleşik dijital-analog dönüştürücüler (DAC'ler) 0 ila 10 V aralığında kalibre edilmiş sinyal çıkışları sağlar. Ek olarak, dördü voltaj-akım dönüştürücüleri, sinyallerin 4 ila 20 mA aralığında akım çıkışları olarak sağlanmasına izin verir (jumper seçilebilir).

5. IOC4T 200-560-000-111, yazılım kontrolü altındaki belirli alarm sinyallerine atfedilebilen dört yerel röle içerir. Örneğin, bunlar bir MPC4 hatasını veya tipik bir uygulamada ortak bir alarm (sensör OK, alarm ve tehlike) tarafından tespit edilen bir problemi işaret etmek için kullanılabilir.

Ürün parametreleri

Analog (DC) çıkışları:

Çıktı Sayısı: IOC4T kartı başına 4 (MPC4 dinamik sinyal kanalı başına bir)

Sinyal aralığı: Akım çıkışı (4 ila 20 mA) veya voltaj çıkışı (0 ila 10 V), her bir çıkış için IOC4T üzerindeki bir jumper tarafından ayrı ayrı seçilebilir (not: akım çıkışları için, analog çıkış aslında giriş sinyali ile orantılı olarak biraz daha geniş 2 ila 23 mA aralığında sürülür.

Doğruluk: ≤ ±% 0.5

Doğrusallık Hatası: ≤ ±% 0.5

Çıktıda kabul edilebilir yük: voltaj çıkışı için> 100 kΩ ve akım çıkışı için <325 Ω

Röle Özellikleri:

Röle Adları: RL1 ila RL4

Tür: PE014005

Kontak düzenlemesi: 1 x nc veya 1 x röle başına kişi yok (kullanıcı yapılandırılabilir). Seçilen kişiler J2'de mevcuttur

Nominal Nominal Voltaj: 250 VAC

Nominal Nominal Akım: 5 AAC

Maksimum kırma kapasitesi (temas koruması olmadan): 1250 VA

Çalıştırın / Sürüm / Boşluk Süresi: Tipik olarak 8/8/6 ms

Dielektrik mukavemet test voltajları:

Açık Kişiler Arasında: 1000 Vac

Kontak ve bobin arasında: 4000 Vac

Karta Güç Kaynağı (Giriş):

Güç Kaynağı: VM600 Raf Güç Kaynağı

Besleme Voltajları: +5 VDC ve ± 12 VDC

+5 VDC arzından tüketim: 1.5 W

± 12 VDC arzından tüketim: 0.7 W, artı kullanılan akım çıktı başına ek 0.25 w
