IOC4T 200-560-000-013

Ürüne Genel Bakış

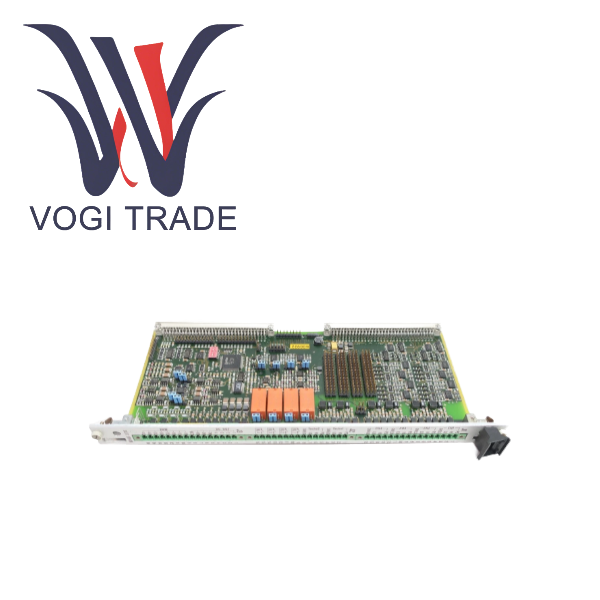

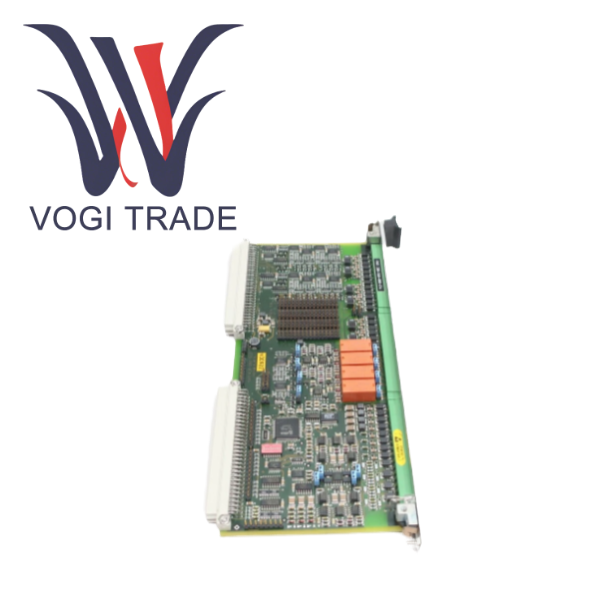

IOC4T, Megite Sensing Systems tarafından VM600 durum izleme ve mekanik koruma sistemi platformu için tasarlanan özel bir 6U yükseklikte giriş/çıkış arayüz kartıdır. 200-560-000-013 bağımsız bir cihaz değildir ancak tam bir "MPC4/IOC4T kart çifti" oluşturmak için MPC4 ile eşleştirilmesi gerekir. Bu mimaride MPC4 yüksek hızlı veri toplama, sinyal analizi ve koruma mantıksal işlemlerinden sorumluyken, IOC4T "fiziksel dünya" ile "dijital dünya" arasında köprü görevi görüyor.

Sipariş Numarası PNR   200-560-000-013

Kart türü                Standart sürüm

Ürün özellikleri ve parametreleri

Ürün türü               VM600 IOC4T giriş/Çıkış kartı

Sipariş Numarası PNR      200-560-000-013

Eşleşen ana kart     MPC4

Sürüm türü               Standart Sürüm

Donanım oluşturma   Eski sürüm

Fiziksel boyutlar 262 mm yükseklik, 20 mm genişlik, 125 mm derinlik

Ağırlık                      Yaklaşık 0,25 kg

Güç kaynağı modu +5VDC ve ±12VDC, VM600 raf arka paneli tarafından sağlanır

Tipik güç tüketimi

+5VDC                      1,5W

±12VDC                    0,95W

Harici arayüz

J1                            4 kanallı dinamik sinyal girişi

J2                            2 kanallı hız/faz girişi + 4 kanallı röle kontağı çıkışı

J3                            4 kanallı DC analog çıkış + 3 kanallı dijital kontrol girişi + 4 kanallı tamponlu orijinal sinyal çıkışı

Giriş kanalı

Dinamik sinyal                    4 kanal, aralık -10 ila 0 VDC

Dönme hızı sinyali         2 kanal, sinüs dalgasını veya kare dalgayı destekler

DSI dijital sinyali                  3 kanal

Çıkış kanalı

Röle                                  4 kanal, SPDT, kullanıcı normalde açık/normalde kapalı olarak yapılandırabilir

Analog çıkış                      4 kanal, 0-20mA veya 4-20mA seçenekleriyle

Orijinal sinyali ara belleğe alma 4 kanal, yüksek empedanslı voltaj çıkışı

Durum göstergesi                  YUVA HATASI LED'i

Yapılandırma yöntemi           Yazılım yapılandırması VM600 MPSx yazılımı aracılığıyla gerçekleştirilir. Bazı işlevler donanım atlama telini destekler Ayarlar

Uyumluluk ve Sertifikasyon

Rohs uyumlu olmayan

IEC 60255-21-1 Sınıf 2 titreşim standardına uygundur

IEC 61508 SIL 1 fonksiyonel güvenlik uygulamalarını destekler
