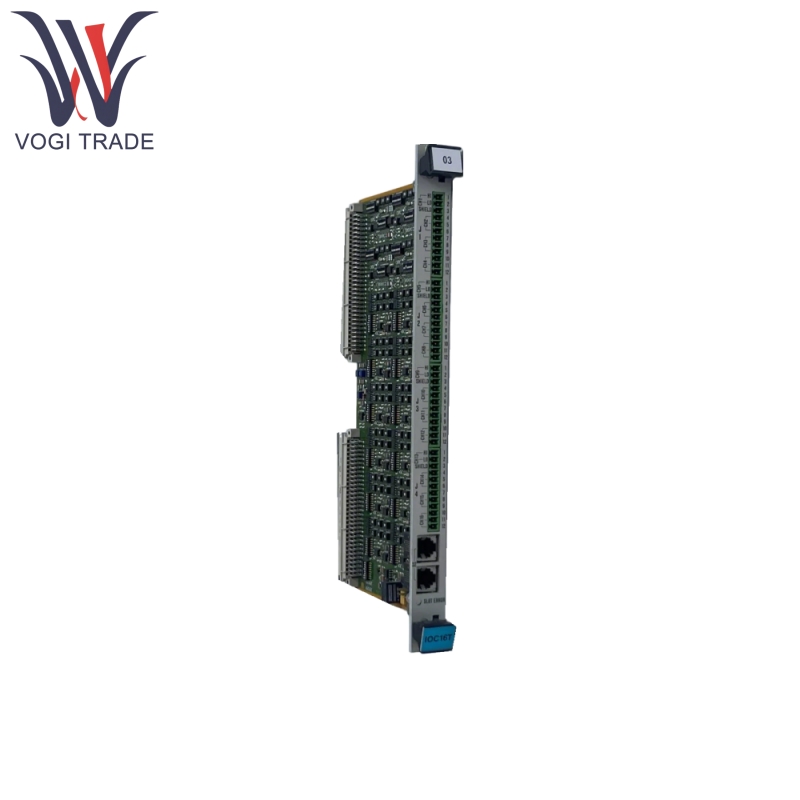

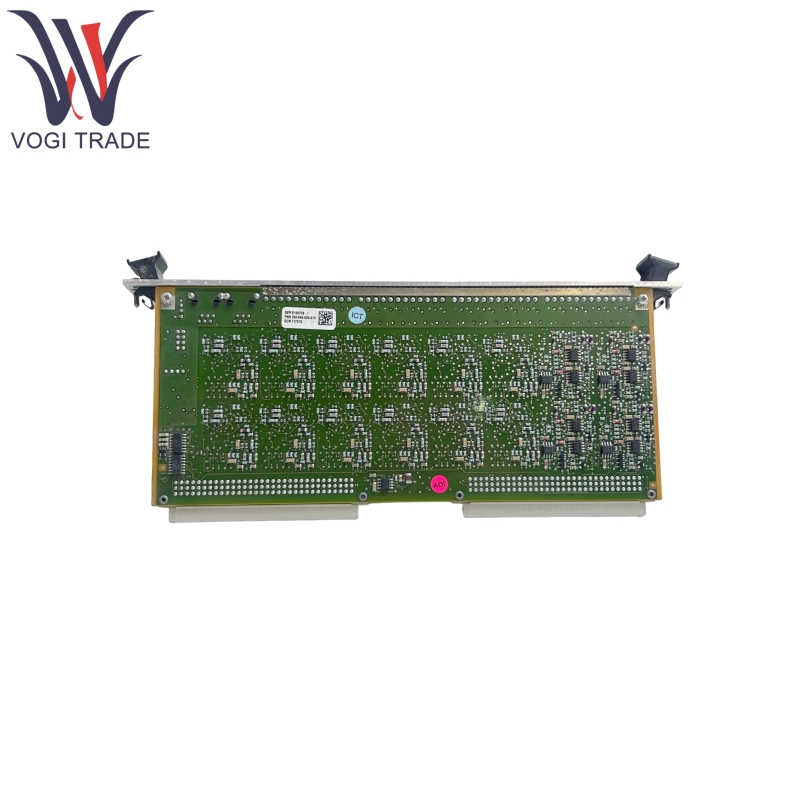

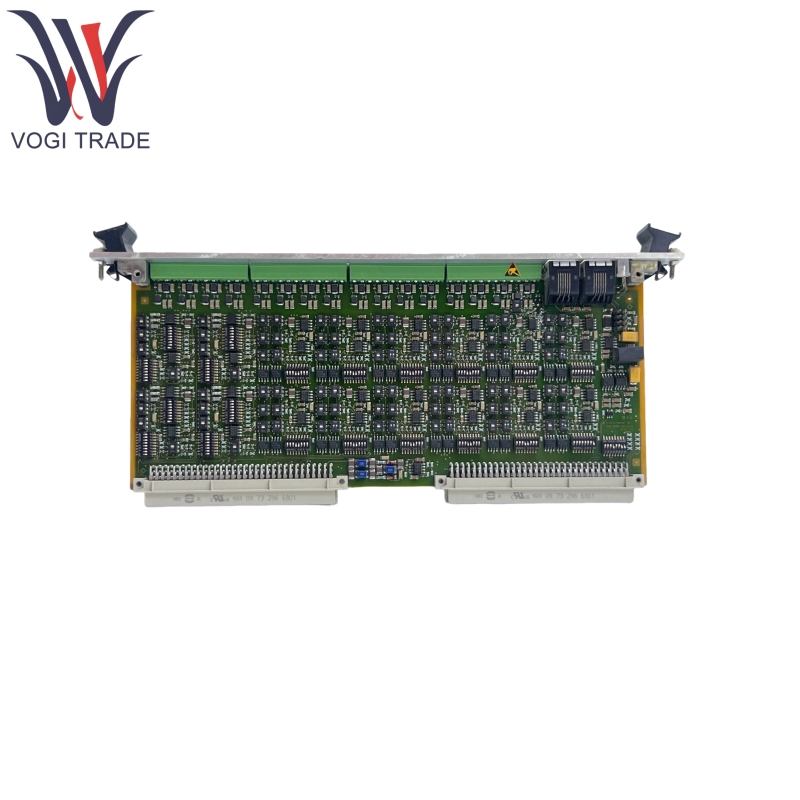

IOC16T 200-565-000-012

Ürün özellikleri

16 Kanal Arayüz Kartı ve Vida 48 Terminal VM600 Serisi CMC 16 (Durum İzleme Kartı)

Kanal işlevleri DIL anahtarları ile seçilebilir

EML korumasını sağlar ve sinyal koşullandırma sağlar

İlk 4 kanal tako veya dinamik olarak seçilebilir (yani titreşim) ve son 12 dinamik veya işlem olarak seçilebilir

Girişler VM600 RAW BUS ve Tacho Bus aracılığıyla yönlendirilebilir

Yerleşik izole Seri RS-485 İletişim seçeneği ve kartların canlı eklenmesi veya kaldırılması

Ürün spesifikasyonu

1. IOC16T 200-565-000-012 Her IOC16T, belirli bir CMC 16 ile ilişkilidir ve doğrudan rafta monte edilir ve dönüştürücülerden ve saç kremlerinden gelen iletim kablolarını bağlamak için bir terminal şeridi içerir. Ancak, bu sinyaller zaten VM600 arka plan 'ham veri yolu' ve 'tacho bus' hatları aracılığıyla mevcutsa, bunlar ek kablolamaya gerek kalmadan doğrudan seçilebilir

2. IOC16T 200-565-000-012 Kart, tüm girişleri elektromanyetik girişim (EML) ve sinyal dalgalanmalarına karşı korur ve ayrıca EMC (elektromanyetik uyumluluk) standartlarını karşılar. Tacho girişleri, ivmeölçerlerden, velokimetrelerden ve yakınlık problarından alınan sinyaller veya herhangi bir dinamik veya yarı statik sinyaller, nabız şekillendirme seviyesi ayarı ve AC/DC seçimi gibi görevleri yerine getiren özel sirke ile koşullandırılır.

3. IOC16T 200-565-000-012, Saç kremi ve erişim yönteminin (yani vidalı terminaller veya arka plan) seçimini kolaylaştırmak için mikro anahtarlar (DIL'ler) sağlanmıştır. IOC16T ayrıca bitkiden izolasyon sağlar ve CMC 16'ya girişlerin beslenmesini sağlar.

4. IOC16T 200-565-000-012, iki iletişim yöntemi desteklenmektedir; VM600 rafının 0 yuvasındaki bir CPU M modülüne ve müteakip Ethernet bağlantısına veya IOC16T'de sağlanan RJ konektörleri aracılığıyla doğrudan izole edilmiş çoklu damla RS-485 seri bağlantısına VMebus bağlantısı.

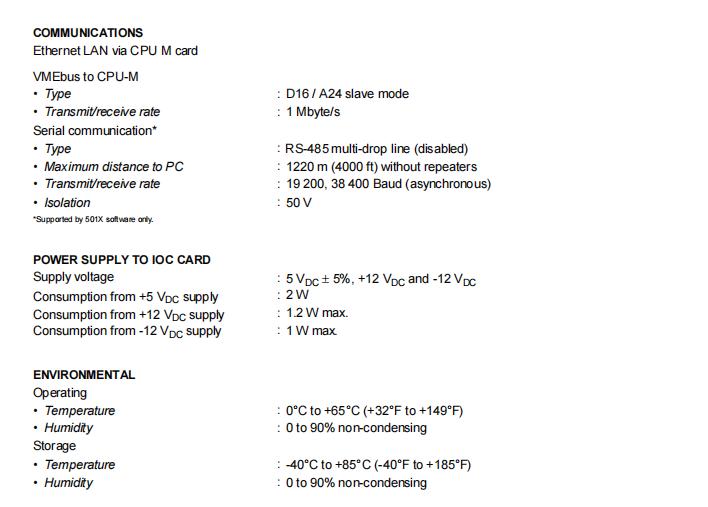

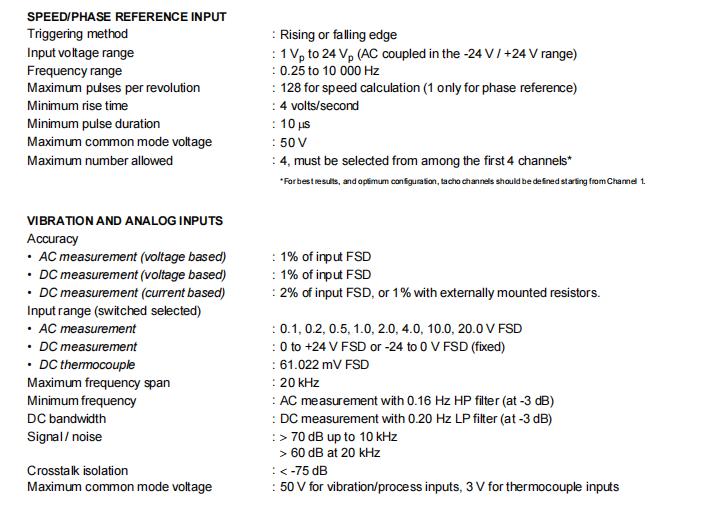

Ürün parametreleri
