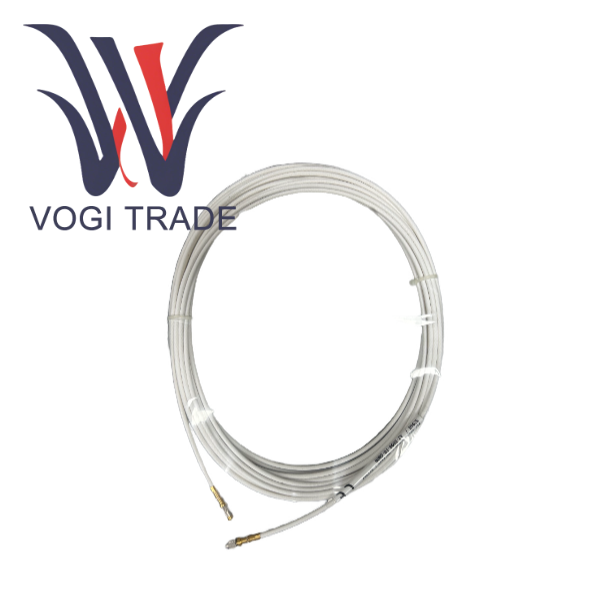

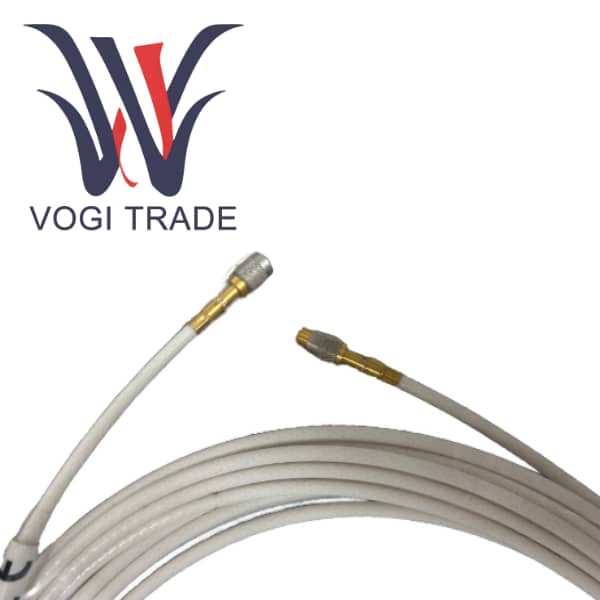

EA402 913-402-000-013-A1-E050-F0-G000

Ürüne Genel Bakış

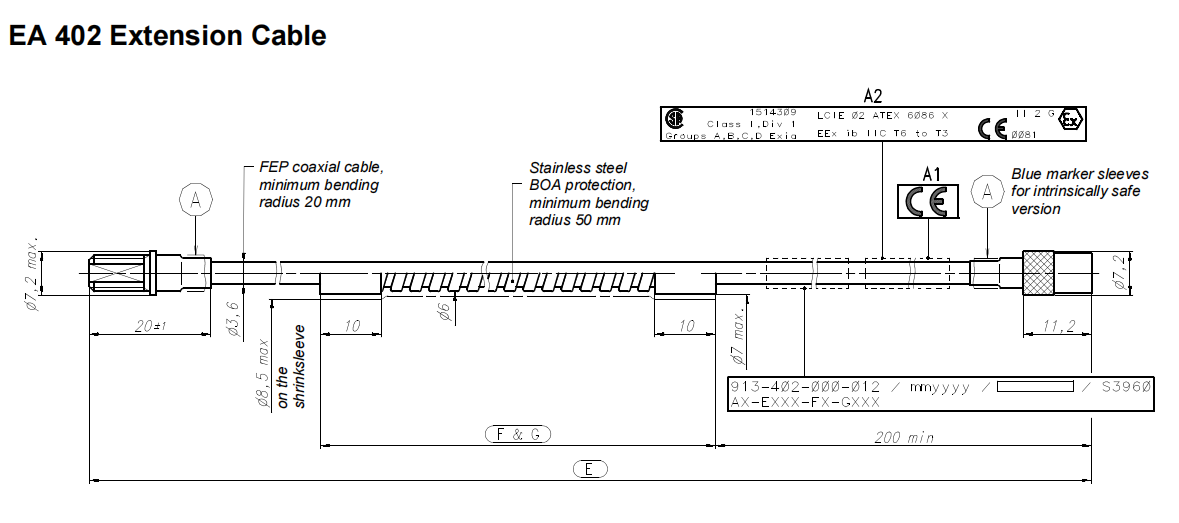

Modeli 913-402-000-013-A1-E050-F0-G000

913-402-000    EA402 uzatma kablosu taban modeli.

-013               Kendinden Güvenli, Exi, patlayıcı tehlikeli alanlar için uygundur.

-A1                 Kılavuzda açıkça belirtilmemiştir ancak genellikle "A1", bu bağlamda Exi sürümünün bir parçası olarak kabul edilebilecek belirli bir bağlayıcıya veya sertifikasyon varyantına atıfta bulunabilir.

-E050             Kablo uzunluğu 5,0 metredir.

-F0                 Paslanmaz çelik örgülü kılıf yok

-G000             BOA koruması yok

Ürünün işlevsel özellikleri

Hassas Dağıtılmış Parametre İletim Hattı

Bir kablonun karakteristik empedansı, merkezi iletkeninin çapı, yalıtım katmanının dielektrik sabiti ve koruyucu katmanın yapısı ile birlikte belirlenir. EA402, 70Ω ± 1Ω toleransını koruyacak şekilde hassas bir şekilde üretilmiştir. Bu değer rastgele seçilmez ancak TQ probunun bobin endüktansı ve IQS 452 ön amplifikatörün salınım devresi ile birlikte yaklaşık 1 MHz rezonans frekansına sahip bir LC rezonans devresi oluşturur. Herhangi bir empedans sapması devrenin Q değerini ve rezonans noktasını değiştirerek sistemin hassasiyetini ve doğrusallığını doğrudan etkileyecektir.

Dağıtılmış kapasitans düşük ve kararlıdır ve kablonun metre başına dağıtılmış kapasitansı sıkı bir şekilde kontrol edilir. Tüm ölçüm zincirinin toplam kapasitansı sabit bir tasarım değeridir. Ön amplifikatörün kalibrasyonu tam olarak bu toplam kapasitansa dayanmaktadır. Yanlış uzunlukta veya modelde kablo kullanılırsa toplam kapasitans değişecek ve bu durum aşağıdakilere yol açacaktır:

Hassasiyet sapması, çıkış voltajı ile gerçek yer değiştirme arasındaki orantısal ilişki değiştiğinde meydana gelir.

Etkin doğrusal ölçüm bölgesinin hareket ettiği doğrusal aralık ofseti, normal çalışma konumunda bile doğrusal bölgenin aşılmasına neden olabilir.

Sıcaklık stabilitesi bozulur ve kablo kapasitansının sıcaklıkla değişim hızı, tüm sistemin sıcaklık kayması performansını etkileyecektir.

Olağanüstü sinyal doğruluğu 913-402-000-013-A1-E050-F0-G000, probu ve ön yükselticiyi birbirine bağlayan bir köprü görevi görür. EA402, sinyalin iletim sırasında minimum genlik zayıflamasına, en düşük faz bozulmasına ve en az gürültü girişine sahip olmasını sağlamalıdır. Yüksek kaliteli köpüklü FEP yalıtımı ve çift katmanlı örgülü koruyucu, bu hedefe birlikte ulaşarak mikron altı titreşim ve yer değiştirme ölçümlerinin doğruluğunu sağlar.

Kendinden güvenli sistem düzeyinde güvenlik mekanizmaları

EA402 Exi kablosunun kendisi, enerji sınırlama devresinde bir anahtar bağlantı olarak güvenliği "üretmez", ancak kendinden emniyetli devrenin tamamının bir bileşenidir. 913-402-000-013-A1-E050-F0-G000, IQS 452 ön amplifikatör ile birlikte çalışmalıdır. Ön amplifikatör, voltaj sınırlama, akım sınırlama ve izolasyon devrelerini dahili olarak entegre eder. Bu devreler, güvenlik bölgesinden gelen enerjiyi son derece düşük bir seviyeye kadar sınırlandırır ve ardından EA402 kablosu aracılığıyla tehlike bölgesinde bulunan TQ probuna iletir.

Mavi İşaretleyici Kılıflar IEC 60079-14 gibi standartlarda zorunlu gereksinimlerdir. Varlığı, güvenlik sınırının net bir görsel kimliğini oluşturur. Sahada mavi renkle işaretlenen herhangi bir hat, "kendinden güvenli hat" olarak kabul edilir; bu şu anlama gelir:

Çalıştırma için yalnızca sertifikalı, kendinden güvenlikli aletler kullanılabilir.

EA402 açıldığında bağlantısı kesilmemeli veya bağlanmamalıdır.

913-402-000-013-A1-E050-F0-G000, doğası gereği güvenli olmayan devrelerden fiziksel olarak kesinlikle izole edilmelidir. Bu standartlaştırılmış renk kodlaması, insan hatasına karşı son savunma hattıdır ve can güvenliğini sağlar.

En kötü tek arıza durumunda bile, ön yükseltici tarafından kısıtlanan enerji, belirli bir patlayıcı gaz karışımını ateşlemek için yetersizdir. EA402 kablosunun fiziksel yapısı da aşırı akımdan dolayı ateşleme kaynağı olmayacak şekilde hesaplanmıştır.

EA402 veri sayfası hakkında daha fazla bilgi için lütfen aşağıdaki veri sayfasına tıklayın.
