EA401 913-401-1-013-A2-E085-F5-G

Çekirdek parametreler

Uzunluk yapılandırması:

Uzatma kablosu uzunluğu: 8,5 metre

Toplam sistem uzunluğu: TQ401 prob kablosu gerektirir (örn. 1.5 metre prob kablosu + 8,5 metre uzatma kablosu = 10 metre sistem).

Not: Desteklenen minimum TSL 8,5 metredir (10 metre sistem bu alt sınırı karşılamalıdır)

Patlama geçirmez sertifika:

Seçenek A2: EX IA IIC T6-T3 GA'nın içsel olarak güvenli sertifikasyonla karşılaşır (dünya çapında uygulanabilir)

Koruma Yapılandırması:

Seçenek F5: Standart IP172 Bağlantı Koruması.

Kablo Koruması: İsteğe bağlı paslanmaz çelik hortum (KS107) veya ısı büzme borusu (ayrı olarak sipariş edilmesi gerekir).

Sıcaklık Aralığı:

Kablo/konektör: -40 ° C ila +200 ° C (çalışma)

Prob sonu: -40 ° C ila +180 ° C (±% 5 doğruluk)

Koruma Derecesi: Prob kafesi IP68'i (tamamen toz geçirmez ve sürekli olarak suya batırılmış) karşılar.

Titreşim/Şok:

Titreşim: 5G (10-500 Hz)

Şok: 15G (11ms Yarı Sine Dalga)

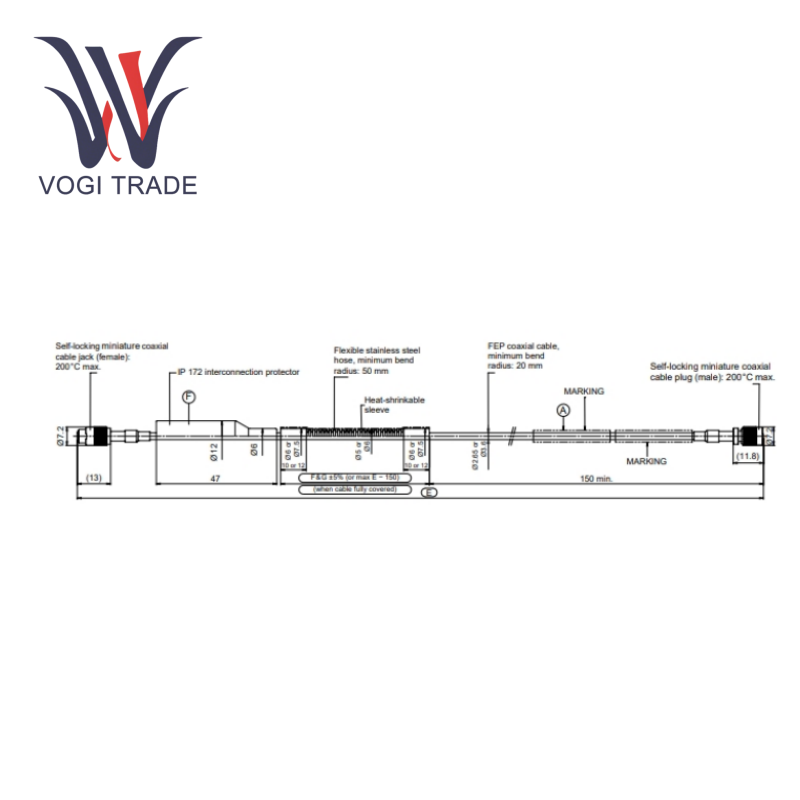

Fiziksel özellikler:

Kablo yapımı: FEP-Ceketli 50Ω koaksiyel kablo (2.65 veya 3.6mm çap).

Konektör: Kendi kendine kilitlenen mikro koaksiyel arayüz (manuel kilitleme gereklidir).

Sistem uyumluluğu:

TQ401 probu ve IQS450 sinyal kremi ile tamamen değiştirilebilir.

Bu uzantı kablosu VM600/Vibrosmart® İzleme Sistemi Güç Kaynağını destekler.

Temel Uygulama Senaryoları

Dönen Makine İzleme: Meggitt Vibro-Meter EA401 913-401-000-013-A2-E085-F5-G000, türbin ve kompresör şaftlarının titreşim/eksenel yer değiştirmesinin gerçek zamanlı ölçümünü sağlar (doğruluk ±% 0.5 tam ölçek, tepki dc-20kHz).

Patlamaya dayanıklı ortam: Bölge 0'da güvenli çalışma (sürekli patlayıcı gaz ortamı), Vibro-Meter 913-401-000-013-A2-E085-F5-G000 Petrol, gaz ve kimya endüstrisinde anahtar ekipmanı destekleyen.

Uzun mesafeli dağıtım: 10 metrelik sistem, sinyal zayıflaması olmadan büyük birimleri (hidroelektrik türbinleri gibi) kapsar.

Yüksek bakım gerektiren tasarım: Vibro-metre EA401, kesinti süresini azaltmak için kabloları veya probları hızlı bir şekilde değiştirebilir (VM600/Vibrosmart® çevrimiçi izleme sistemi ile uyumludur).

Sistem Entegrasyon Talimatları

: TQ401 Prob + IQS450 sinyal kremi (çıkış: -1.6v ~ -17.6v veya -15.5mma ~ -20.5ma) ile eşleştirilmelidir.

Patlamaya dayanıklı kurulum gereksinimleri: Ex NA modunda, IQS450'nin ≥IP54 muhafazasına yerleştirilmesi gerekiyor

Kalibrasyon malzemesi: Varsayılan hedef malzeme VCL 140 çeliktir (diğer alaşımlar özelleştirilebilir)
