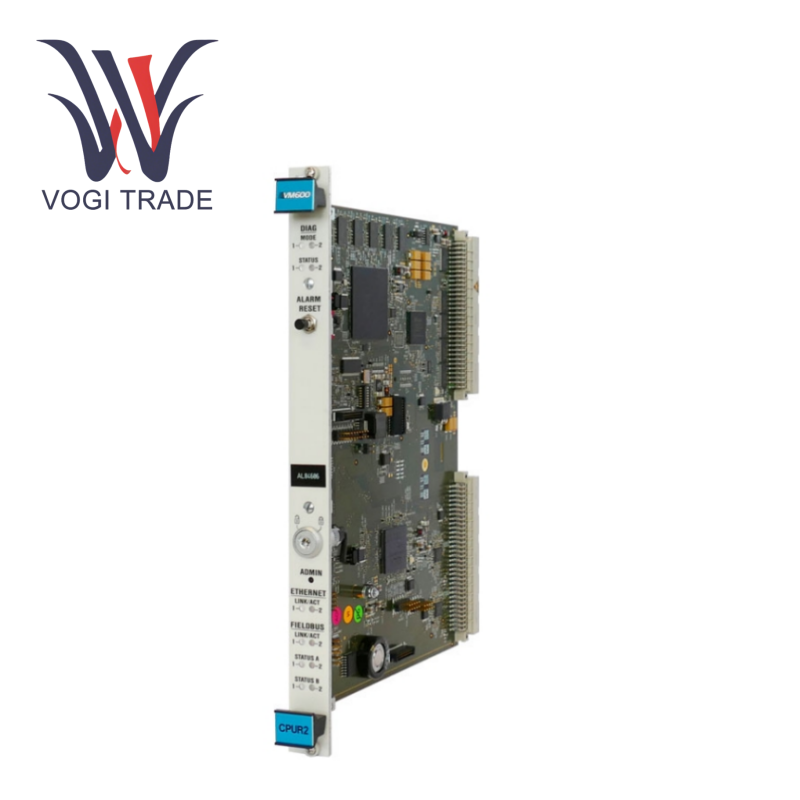

CPUR2 600-026-000-002

Çekirdek işlevler

1. Çift rollü entegre mimari

Raf Kontrol Merkezi: VM600 Sisteminde MPC4/XMX16 gibi koruma kartlarının Sıcak S-SWAP yapılandırmasını yönetin (otomatik yeniden yükleme parametreleri)

2. Endüstriyel Protokol Ağ Geçidi: PROFIBUS DP (J1/J4 arayüzü) ve MODBUS TCP (J2/J5 arayüzü) aracılığıyla ham verileri ve sağlık durumunu eşzamanlı olarak iletin

Performans parametreleri

İletişim performansı

• Çift Gigabit Ethernet (J6/J7): 1Gbps iletim hızı, 100m iletim mesafesi

• Profibus DP: 12Mbps oranı, 244 bayt/çerçeve işleme kapasitesi

Veri işleme

• 131.072 kayıt kapasitesi

• CPUR2 600-026-000-002, Aritmetik/Mantık İşlemleri/Veri Donma Algılama gibi 32 matematiksel işlevi destekler

Güvenilirlik

• Çalışma sıcaklığı: 0-65 ℃ (tam yük)

• Çift kanallı iletişim yedekleme anahtarlama süresi <50ms

Elektriksel Özellikler • 5VDC Güç Kaynağı (7.5W Pik)

• Röle Yükü: 5A/240VAC (15.000 Mekanik Yaşam)

Farklılaşma

1. Operasyon ve Bakım Verimliliğinde İnovasyon

Tek dokunuşlu sıfırlama: Ön panel AR düğmesi, tüm rafın koruma kartı kilidinin alarmını temizler (her kartı sıfırlamak yerine)

Anahtar Güvenlik: Fiziksel Kilit MPSX yazılım işlem izinlerini kısıtlar (ISO 13849 Güvenlik Mimarisi ile uyumlu)

2. Sanayi sınıfı tokluk tasarımı

700V RMS izole edilmiş RS-485 arayüzü (EN 61326 bağışıklık sertifikası)

CPUR2 -20 ℃ Soğuk Başlangıç ​​ve 65 ℃ Tam Yük Sürekli İşlemi Destekler

Yapılandırma Yönetimi

1. VibroSight® Yazılım Desteği

Sürükle ve bırak alanı eşlemesi: Modbus kayıtlarına yönelik titreşim/sıcaklık ve diğer ölçülen değerler

Teşhis günlükleri otomatik olarak oluşturun: Kayıt kartı sağlık durumu (NTP zaman senkronizasyonunu destekleyin)

Sürükle ve bırak alanı eşlemesi: Modbus kayıtlarına yönelik titreşim/sıcaklık ve diğer ölçülen değerler

Teşhis günlükleri otomatik olarak oluşturun: Kayıt kartı sağlık durumu (NTP zaman senkronizasyonunu destekleyin)

Uygulama senaryosu

Gaz türbini koruması: Bir elektrik santralinin SGT-800 Birimi Geçti Ürün Tam Adı: CPUR2 600-026-000-002 RAF KONTROLÜ VE İLETİŞİM Arayüz Kart Çifti 16 noktalı titreşim korumasını entegre eder, Siemens PCS7 Sistemine doğrudan bağlı PROFIBUS DP

Hidroelektrik İstasyonu İzleme: Tek Raf, 12 grup XMV16 kartını (192 Titreşim Kanalı) yönetiyor, Modbus TCP önceden işlenen verileri merkezi kontrol platformuna yüklüyor
