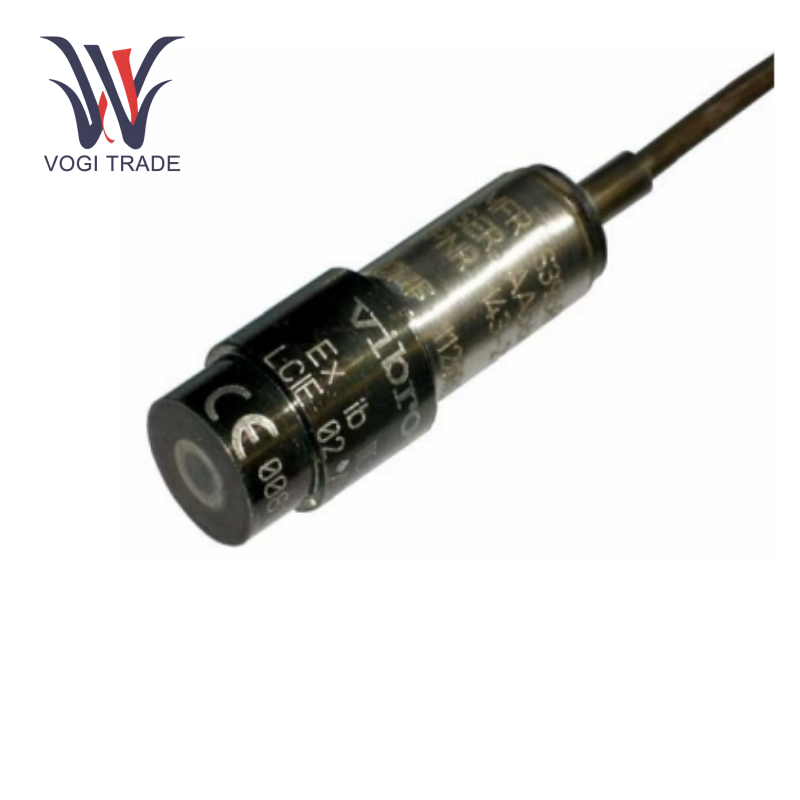

CP216 143-216-000-251

CP216 143-216-000-251, aşırı endüstriyel ortamlar için tasarlanmış yüksek performanslı bir piezoelektrik dinamik basınç sensörüdür. Sıkıştırma modu piezoelektrik algılama teknolojisi kullanır ve gaz türbini yanma odalarında, nükleer santral soğutma sistemlerinde, vb. Dinamik basınç darbesi izlemesi için uygundur. Özellikle yüksek sıcaklık, yüksek basınç ve potansiyel olarak patlayıcı ortamlarda uzun süreli kararlı çalışmada iyidir.

Teknik parametreler

Duyarlılık: 200 PC/BAR (yaklaşık 13.8 PC/PSI).

Dinamik aralık; 0.0005 bar ila 250 bar (0.007 psi ila 3625 psi'ye karşılık gelir).

Frekans yanıtı: 2 Hz ila 15.000 Hz (yüksek frekanslı darbe tespitine düşük frekans nabzını kapsar).

Doğrusallık Hatası: <±% 1 (tam aralıkta).

Çalışma sıcaklığı: -54 ° C ila +470 ° C (standart endüstriyel versiyon).

Koruma Seviyesi: IP67 (toz geçirmez ve su geçirmez, dış mekan ve sert endüstriyel ortamlar için uygun).

Kablo yapılandırması: İsteğe bağlı mineral yalıtımlı kablo, uzunluk desteği. 0.5m/1m/2m/3m/5m, konektör tipi isteğe bağlı lemo veya yüksek sıcaklık özel arayüzü.

Aşırı yük kapasitesi: 350 bar.

Rezonans frekansı:> 80 kHz.

Temel işlevler ve ilkeler

Piezoelektrik dinamik basınç tespiti: Yapay piezoelektrik malzemelerin (kuvars kristalleri gibi) piezoelektrik etkisi yoluyla, mekanik basınç bir yük sinyaline dönüştürülür ve basınç değişikliği ile orantılı yük miktarı çıktıdır (duyarlılık 200 pc/çubuktur). Şarj sinyalini standart bir akım/voltaj sinyaline dönüştürmek için harici bir yük amplifikatörü (IPC704 gibi) gereklidir.

Aşırı ortamlara uyarlanabilirlik: Mineral yalıtımlı (MI) kabloyu ve yüksek sıcaklığa dayanıklı kabuk tasarımı benimser, -54 ° C ila +470 ° C sıcaklık aralığına uyum sağlar ve gaz türbini yanma odaları gibi ultra yüksek sıcaklık sahnelerinin uzun süreli izlenmesini destekler.

Patlamaya dayanıklı ve güvenlik sertifikası: Ex IB patlamaya dayanıklı sertifikayı geçti ve patlayıcı gaz ortamlarında güvenli bir şekilde kullanılabilir.
