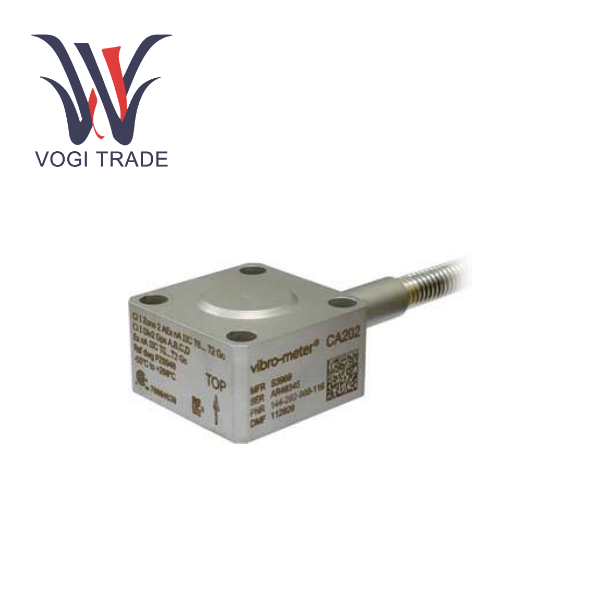

CA202 144-202-000-126

Ürüne Genel Bakış

CA202 144-202-000-126, VM ürün serisinden yüksek performanslı, endüstriyel sınıf bir piezoelektrik ivmeölçerdir. Bu özel model, zorlu ancak tehlikeli olmayan endüstriyel ortamlarda sürekli titreşim izleme için tasarlanmış, 11 metrelik entegre kabloyla donatılmış standart bir versiyondur. Piezoelektrik ivmeölçer, neme, buhara, yağa ve diğer aşındırıcı kirletici maddelere maruz kaldığında uzun vadeli güvenilirliği garanti eden sağlam, hermetik olarak yalıtılmış bir yapıya sahiptir. Simetrik kesme modlu piezoelektrik algılama elemanı kullanan CA202, türbinler, pompalar, kompresörler ve fanlar gibi kritik makinelerin durum izlemesi ve tahmine dayalı bakımı için kritik önem taşıyan yüksek kaliteli titreşim verilerini sağlar.

IEPE ve 4-20mA Çıkış Arasındaki Fark - CA202'yi Örnek Almak

Sinyal türleri farklı

 IEPE, orijinal titreşim dalga formunun tamamını koruyarak dinamik bir voltaj sinyali verir. 4-20mA çıkışı, yalnızca orantılı olarak dönüştürülen titreşim genliğini ileten statik bir akım sinyalidir.

Mevcut bilgi miktarı değişir

 IEPE ivme, hız, yer değiştirme, spektrum ve faz gibi zengin verileri çıkarabilir. 4-20mA, RMS hızı gibi yalnızca tek bir titreşim genliği sağlayabilir.

Parazit önleme yetenekleri farklıdır

 IEPE, özel düşük gürültülü kabloların kullanılmasını gerektirir ve orta düzeyde parazit önleme özelliğine sahiptir. 4-20mA güçlü anti-parazit özelliğine sahiptir ve endüstriyel tesisler için tercih edilen çözümdür.

Tipik uygulama senaryoları farklıdır

 IEPE arıza teşhisi, spektrum analizi ve bilimsel araştırmalar için uygundur; 4-20mA, kesinti süresini korumak, trend izleme ve DCS veya PLC sistemleriyle entegrasyon için daha uygundur.

CA202 titreşim verileri aracılığıyla rulman arızasının üç karakteristik sıklığını tahmin edin

İlk tip

 Dış Halka Arıza Frekansı (BPFO) Dış halka arızasının fiziksel nedeni, yuvarlanan elemanların dış halka yüzeyinden geçtiği çukurlaşma veya parçalanma alanıdır. CA202 tarafından toplanan spektrumda BPFO, farklı temel frekanslar ve bunların çarpımlarını (2x ve 3x gibi) sergileyecektir ve genlik stabildir, temel olarak yük değişikliklerinden etkilenmez. BPFO'nun tepe değeri temel gürültüden 3 ila 5 kat daha yüksek olduğunda dış dairede erken hasarın oluştuğu belirlenebilir.

İkinci tip

 İç halka arızası Frekansı (BPFI). İç bilezik arızasının fiziksel nedeni, iç bilezik kusurunun mil ile birlikte dönmesi ve kusur noktasının sürekli olarak yuvarlanma elemanlarına çarpmasıdır. Spektrum üzerinde, BPFI frekansının yakınında güç frekansı aralıklarına sahip modülasyon yan bantları görünecektir ve dalga biçimi genliği, yükün dalgalanmasına göre değişebilir. Bu yan bantların yoğunluğunun artması fayın şiddetinin arttığını gösterir.

Üçüncü tip

 Yuvarlanma elemanı arızası Frekans (BSF) Yuvarlanma elemanı arızasının fiziksel nedeni, yuvarlanma elemanlarının yüzeyindeki düzleşme, çatlak veya dökülmenin ortaya çıkmasıdır. CA202 spektrumunda, bazen dönen elemanların dönme frekansının modülasyonuyla birlikte BSF frekansları ve bunların harmonikleri görünebilir. Bu tip arızanın tipik özelliği titreşim sinyalinin kesintili olması ve yağlama durumundan büyük ölçüde etkilenmesidir.

Seçim avantajları (Neden 144-202-000-126'yı Seçmelisiniz)

Patlamaya dayanıklı + Yüksek sıcaklık ikili sertifikası: ATEX Ex ia ve 260°C'lik uzun vadeli yüksek sıcaklık direncini aynı anda karşılayan, tehlikeli yüksek sıcaklıktaki alanlar için uygun olan tek evrensel ivmeölçer. Yüksek hassasiyet + geniş frekans: 100 pC/g'de 0,5 Hz düşük frekanslı titreşimi (bir buhar türbininin yavaş dönüşü gibi) yakalayın ve 6000 Hz yüksek frekansı (bir dişli kutusunun birbirine geçme frekansı gibi) kapsayın. Yalıtımlı ve dayanıklı: Tamamen paslanmaz çelik sızdırmaz kaynak + zırhlı kablo, tuz spreyi/toz/yağ lekelerine karşı dayanıklı, zorlu endüstriyel ortamlara uygundur. Uzun vadeli stabilite: Meggitt fabrika kalibrasyonu, yıllık sapma < %1
