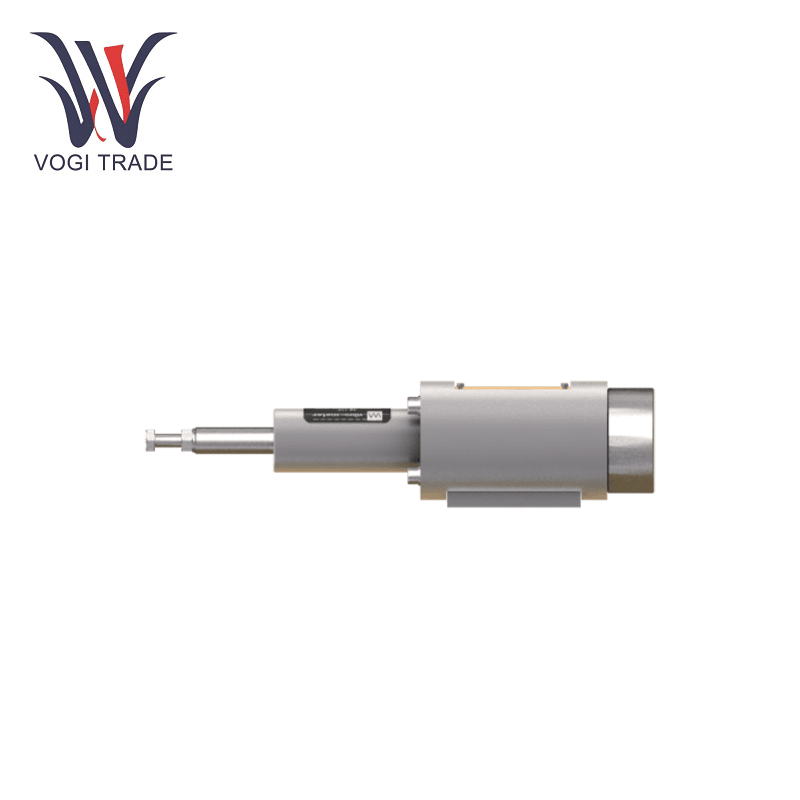

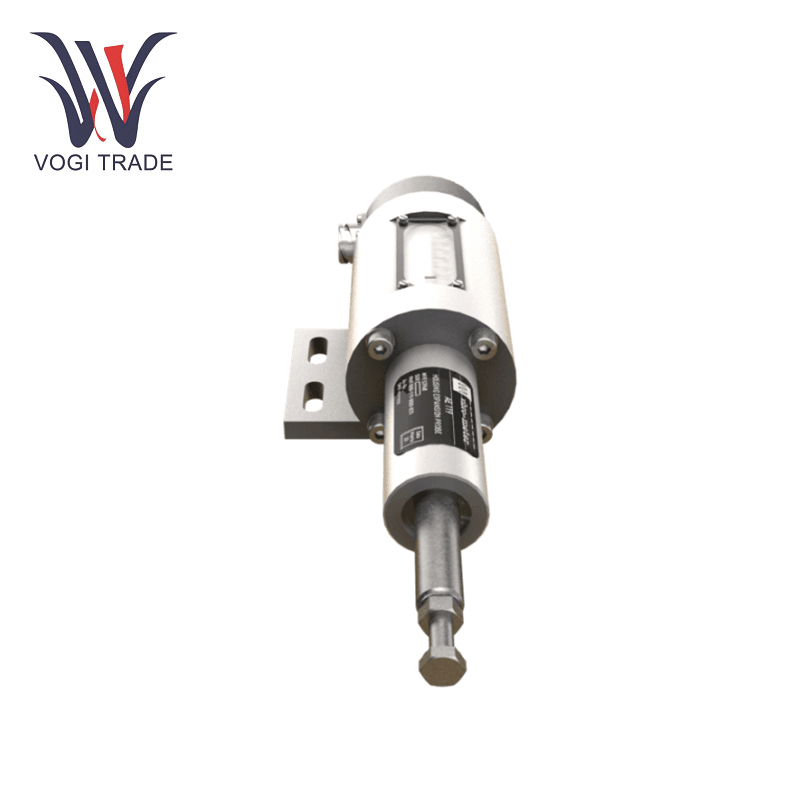

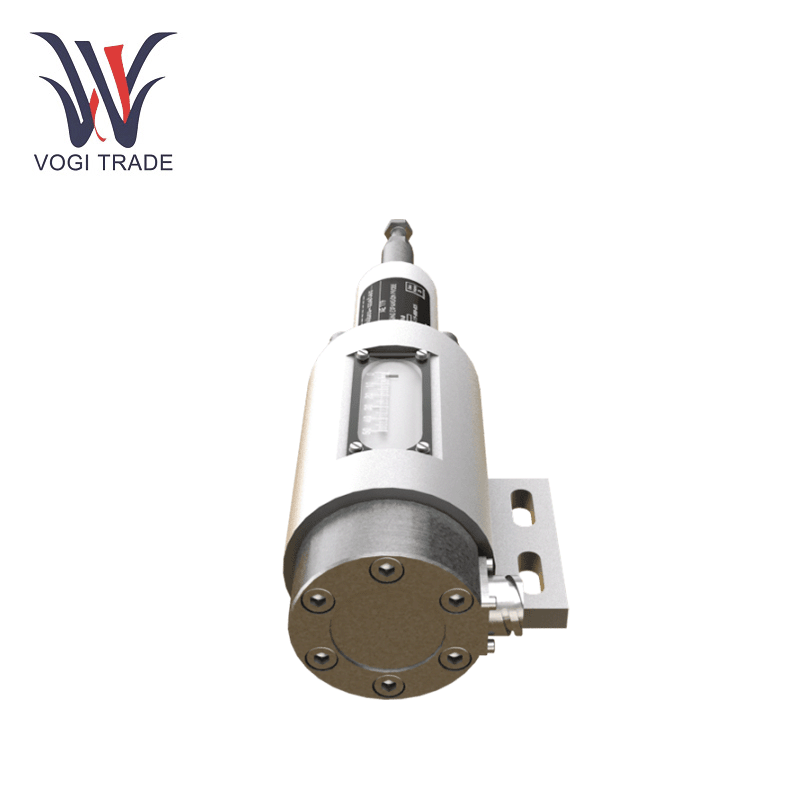

AE119 800-119-000-025

Teknik parametreler

Montaj: Dönüştürücü, bir montaj flanşı ve M10 cıvataları vasıtasıyla sabitlenir

Malzeme: alüminyum ve paslanmaz çelik

Yay kuvvetleri F0, Ölçüm çubuğu tamamen çıkarıldığında (0 mm'ye karşılık gelen) yaydaki başlangıç ​​kuvveti

AE 119 Konut Genişleme Probu - 50 mm: 30 N

Fmax, ölçüm çubuğu tamamen yerleştirildiğinde (50 veya 100 mm'ye karşılık gelen) yayda kuvvet

AE 119 Konut Genişleme Probu - 50 mm: 73 N

Voltaj: +20 ila +32 VDC

Akım: 24 VDC'de 60 Ma nominal (maks. 70 Ma.)

Maks. Yük direnci: 500 Ω

Frekans Yanıtı • Elektrik: 0 ila 1000 Hz

Mekanik: 0 ila 5 Hz

Kesinlik

Doğrusallık: FSD'nin <% 1'i • Çözünürlük: <0.05 ‰ FSD

Tekrarlanabilirlik: <0.05 ‰ FSD

Sıcaklık sürüklenmesi

Sıfırda: ＜ 150ppm/° C FSD

Hassasiyette: ＜ 150ppm/° C FSD

Çıkış sinyali

Sabit akım sinyali: 4 ila 20 Ma

Başlangıç ​​Pozisyonu: 4 Ma ± 0.15 Ma'ya ayarlanmıştır (tamamen takılmış çubuk)

Bitiş Konumu: 20 mA ± 0.3 mA'ya (tamamen çıkarılan çubuk) ayarlanmıştır (Not: Dönüştürücü ve ölçüm tüpü fabrikada kalibre edilir)

Anahtar Özellikler

AE119 800-119-000-025, hassas ölçümler için dayanıklılığı gelişmiş algılama teknolojisi ile birleştirir:

Eddy Akım Algılama: Temassız girdap akım ilkelerini kullanan AE119 800-119-000-025, aşınmamış çalışma ve yüksek güvenilirlik sağlar. 4-20 mA akım döngü çıkışı, elektriksel olarak gürültülü ortamlarda bile minimum parazitle uzun mesafeli sinyal iletimini destekler.

Modüler Tasarım: 50 mm veya 100 mm ölçüm aralıklarında mevcut olan prob, sol veya sağ odaklı montaj için yapılandırılabilir. Entegre mekanik ölçek, kurulum sırasında kalibrasyonu ve hizalamayı basitleştirir.

Sağlam Yapı: IP54 sıçrama geçirmez bir gövde ve -40 ° C ila +85 ° C sıcaklık aralığına sahip AE119 800-119-000-025, aşırı termal döngülerde ve nemli koşullarda performansı korur.

Uygulama senaryoları

Gaz Türbini Sağlığı İzleme: Orta Doğu enerji santralinde, kasa genişlemesini izlemek için Siemens SGT-800 türbinlerine AE119 800-119-000-025 kuruldu. Termal büyüme anormalliklerini tespit ederek, sistem erken hata uyarıları yoluyla planlanmamış kesinti süresini% 18 azalttı.

Hidroelektrik jeneratör hava boşluğu izleme: Kanada hidroelektrik tesisinde, prob rotor-stator boşluklarını ölçerken nem kaynaklı korozyondan korundu. Bu kurulum sensör ömrünü% 35 genişletti ve ölçüm doğruluğunu geliştirdi.

Otomotiv Motor Testi: Avrupalı ​​bir üretici, dayanıklılık testleri sırasında motor bloğu titreşimlerini doğrulamak için AE119 800-119-000-025 kullandı. Probun 0-5 Hz frekans yanıtı ISO 17025 uyumlu gürültü azaltma analizi etkinleştirdi.
