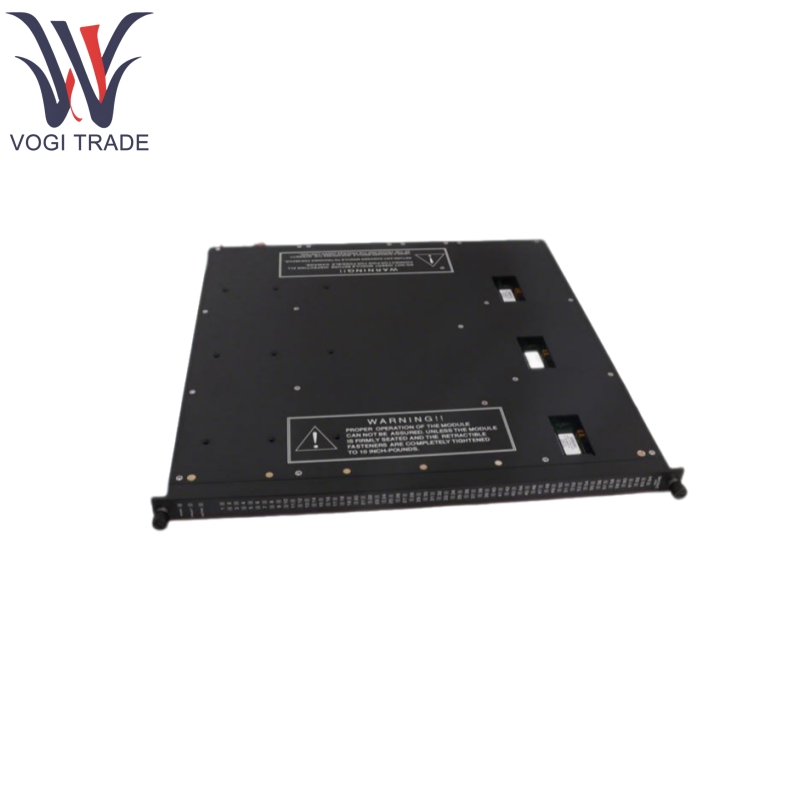

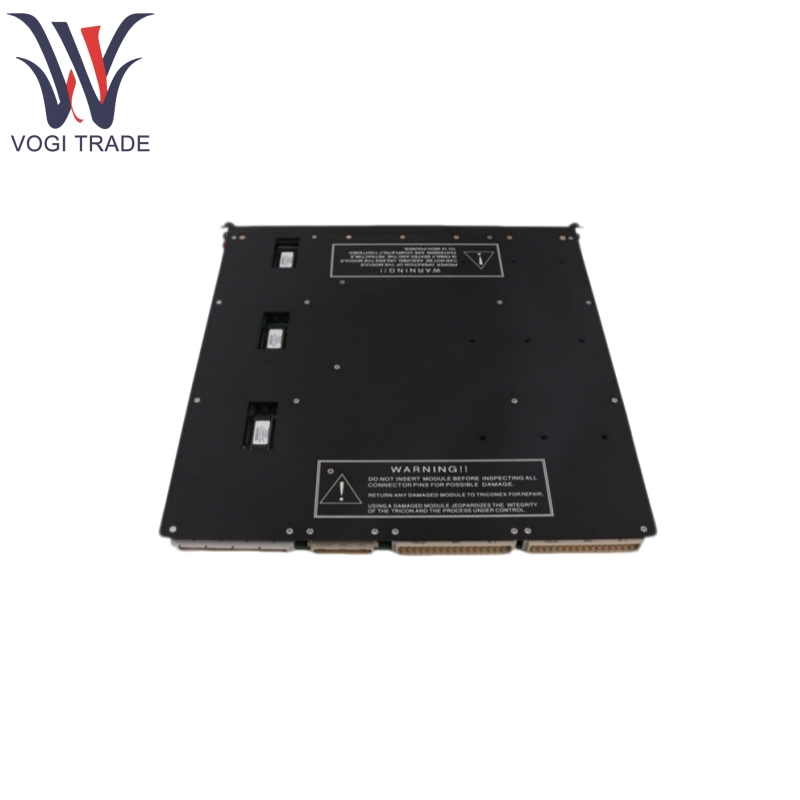

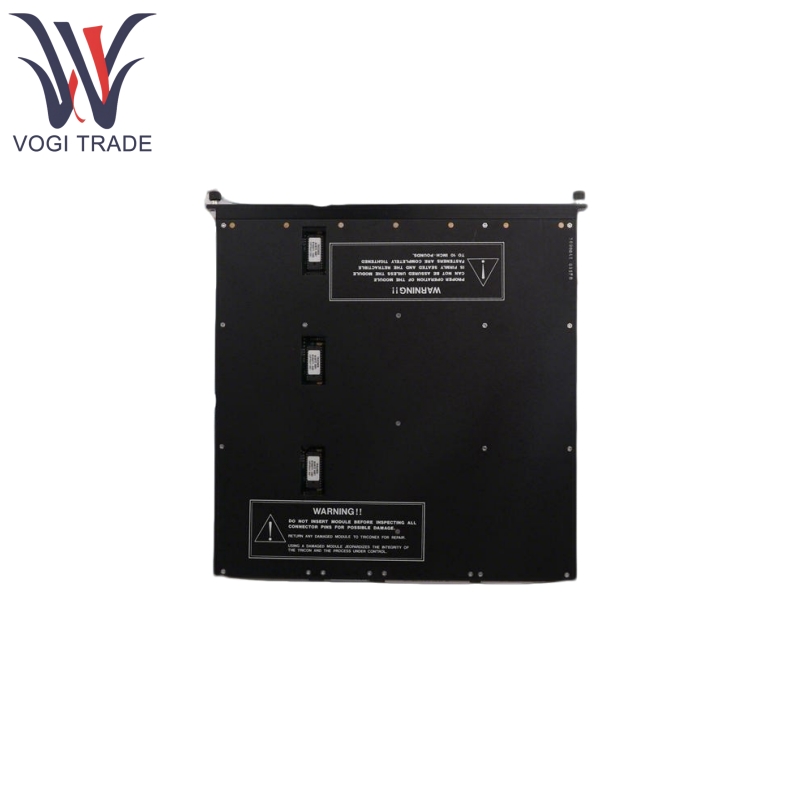

Triconex 3504E

Ürün özellikleri

Triconex 3504E Her kanal, giriş noktalarını tarayan, verileri derleyen ve giriş verilerinin bütünlük için oylandığı ana işlemciye ileten bir mikroişlemci ile donatılmıştır.

Triconex 3504E, bir kanal arızası durumunda arıza göstergelerini ve şasi alarmlarını etkinleştirerek her kanal için eksiksiz, sürekli teşhisleri destekler.

Sıcak bekleme modülleri ayrı bir harici sonlandırma paneli (ETP) ile desteklenir ve triconex 3504e modülleri, kasadaki kurulum hatalarını önlemek için mekanik olarak anahtarlanır.

Triconex 3504E kanalı, alan ve tricon arasında bağımsız sinyal koşullandırması yapabilir ve bu da farklı alan sinyal ortamlarına uyarlanmasını sağlar.

Ürün parametreleri

Kanal Yapılandırması: 32+32 kanal (toplam 64 puan), Triconex 3504E, ticari olmayan tasarımı destekler, her kanal bağımsız olarak izole edilir.

Sinyal Türü: 24V DC Dijital Giriş, TRICONEX 3504E Kuru kontak veya aktif sinyallerle uyumlu (anahtarlar, sensör durum sinyalleri gibi).

Giriş Özellikleri: Triconex 3504E, tel molası (LB) ve kısa devre (SC) izlemesini (KF modülü tarafından gerçekleştirilen isteğe bağlı özellik) destekler.

Yanıt süresi: Tipik <1ms (alandan denetleyiciye sinyal iletim gecikmesi).

Çalışma sıcaklığı: -40 ° C ila +70 ° C (endüstriyel dereceli sıcaklık tasarımı).

Koruma Sınıfı: IP20 (DIN EN 50022'ye göre kapalı bir kabine kurulacak).

Titreşim ve şok: 10-500Hz aralığında 5g titreşim; 15g tepe şoku (11ms yarım sinüs darbesi).

Ürün Uygulamaları

Endüstriyel Otomasyon Alanı:

TRICONEX 3504E Yüksek Yoğunluklu Dijital Giriş Modülü, fabrika ekipmanlarını ve üretim hatlarını izlemek ve kontrol etmek, sensörleri ve aktüatörleri bağlamak ve üretim sürecinin kararlı çalışmasını sağlamak için her türlü dijital sinyali işlemek için kullanılabilir. Otomobil üretim fabrikalarında, robot kollarının pozisyon geri bildirimi, ekipmanların başlangıç-durma sinyalleri vb.; Plastik makinelerinin üretiminde, ekipmanın anahtarlama sinyallerini toplar ve işler ve otomasyon kontrolünü gerçekleştirir.

Güç Sistemi:

Elektrik santrallerinde ve diğer enerji tesislerinde, çeşitli cihazların durumunu izlemek için TRICONEX 3504E yüksek yoğunluklu dijital giriş modülü kullanılır. Örneğin, jeneratörün kesici durumunu, transformatörün musluk değiştirici konumunu ve her türlü koruma cihazının eylem sinyallerini izler. Güç sisteminin güvenli ve istikrarlı çalışması için veri desteği sağlar ve güvenilir elektrik arzını garanti eder.

Petrokimya Endüstrisi:

TRICONEX 3504E Yüksek Yoğunluklu Dijital Giriş Modülü, petrol ekstraksiyonu, rafinasyon ve kimyasal üretiminde önemli bir rol oynar. Acil durum durdurma sistemlerini (ESD), yangın ve gaz algılama sistemlerini, brülör yönetim sistemlerini, türbin kontrol sistemlerini, proses kontrol sistemlerini vb. İzlemek için kullanılabilir. Petrol ve gaz ekstraksiyon bölgesinde, çeşitli valf türlerinin anahtarlama durumunu, pompaların çalışmasını vb. İzler. Kimyasal üretim tesisinde, reaksiyon su ısıtıcısının sıcaklık, basınç ve diğer parametrelerinin anahtarlama alarmı sinyallerini toplar, böylece anormallikler durumunda karşılık gelen güvenlik ölçümlerini zamanla tetikleyebilir.

Ulaşım Endüstrisi:

Demiryolu taşımacılığında, triconex 3504e yüksek yoğunluklu dijital giriş modülü, trenin güvenli çalışmasını sağlamak için tren sinyal sistemindeki ekipmanın durumunu, katılım konumu, sinyal lambalarının durumu vb. Otomobil üretim tesisinin otomatik ulaşım sisteminde, malzeme taşıma ekipmanının çalışma durumunu izlemek için kullanılır.

Tehlikeli alan sinyal izolasyon senaryosu:

TRICONEX 3504E Yüksek Yoğunluklu Dijital Girdi Modülü, petrokimyasal tehlikeli üretim alanları, doğal gaz madenciliği alanları vb. Gibi tehlikeli alanlarda, bu ortamlarda güvenli ve güvenilir bir şekilde toplanması ve aktarılması, kanalların bulunduğu gibi, bu ortamlarda bulunur ve elektriksel yeterlilikten kaynaklandığı gibi, elektriksel yeterlilikten kaynaklandığı gibi, ve elektriksel yeterlilikten kaynaklandığı gibi, ve Bazı modeller ilgili patlamaya dayanıklı standartlara uymaktadır.
