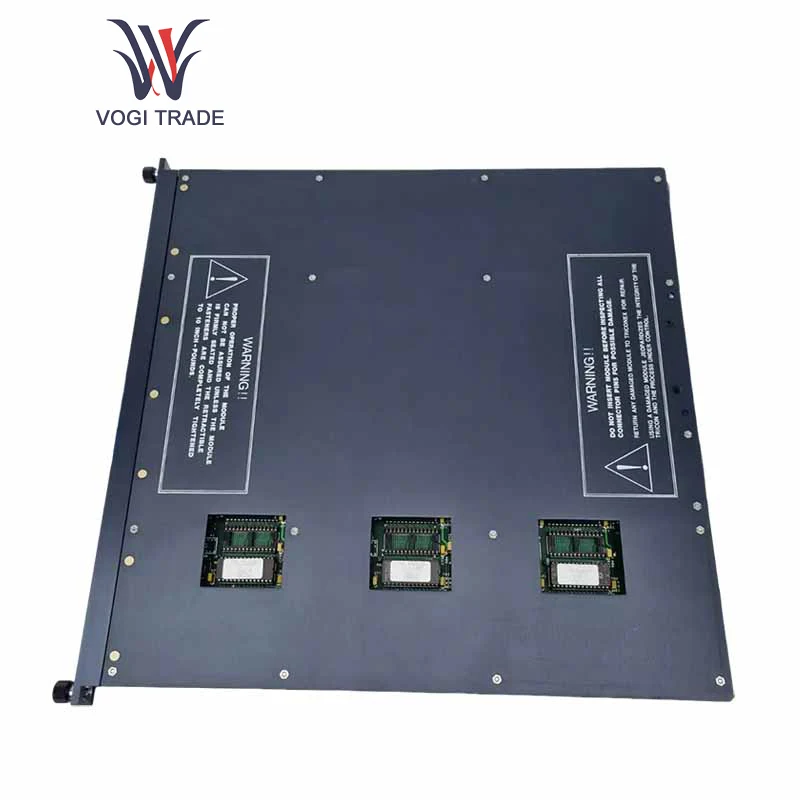

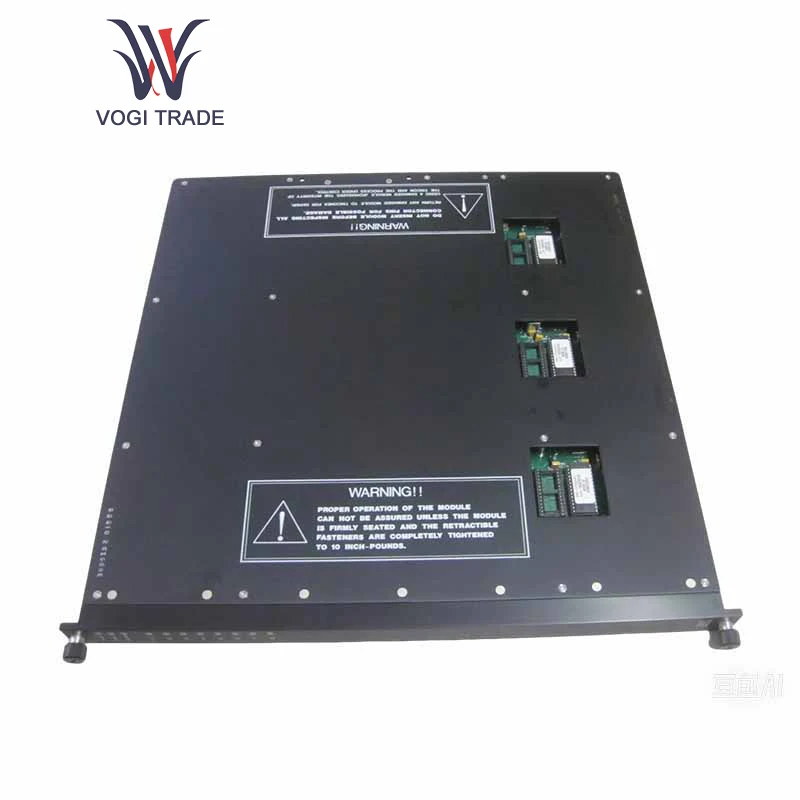

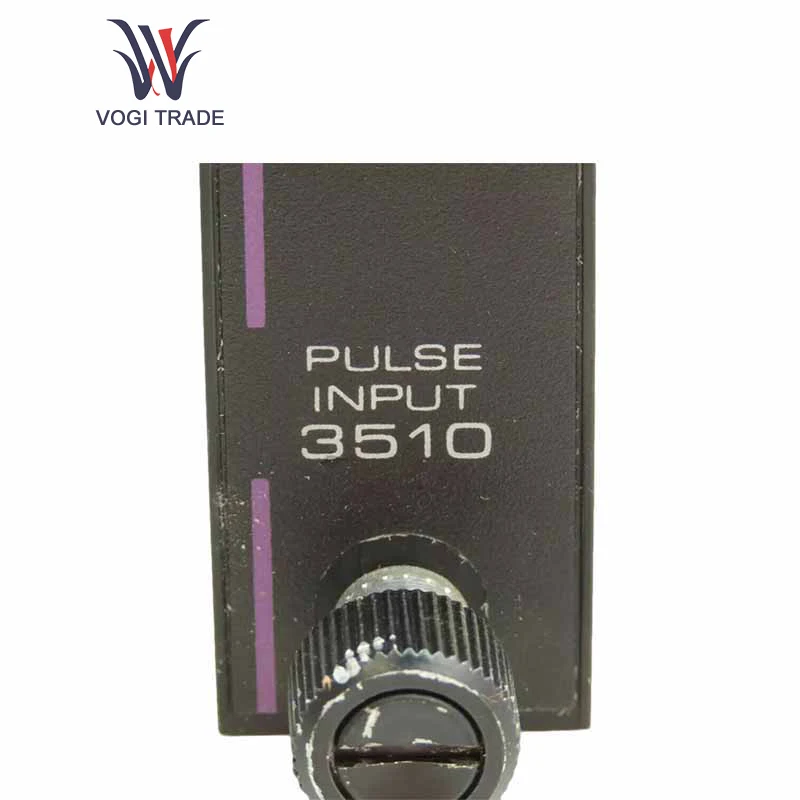

Triconex 3510

Detaylar

Performans Özellikleri

Triconex 3510, Üçlü Modüler Yedekli (TMR) mikroişlemci donanım kategorisine aittir ve her zaman üç kanalı vardır. Her kanal farklı programları paralel ve bağımsız olarak işleyebilir ve aynı fiziksel birimlerden giriş/çıkış (I/O) sinyallerini alabilir. G/Ç sinyallerinin gerçek değerleri bir donanım oylama prosedürü yoluyla elde edilirken analog sinyaller şu şekilde işlenir: en sık görülen medyan değer alınır. Yukarıdaki yapı, herhangi bir tek arıza noktasının sistemin çalışmasını olumsuz etkilememesini sağlar, böylece sistem güvenilirliği ve hata toleransı gibi iki avantajı artırır.

Gerçek İşleme Gücü

İşleme, karmaşık kontrol mantığı uygulanarak gerçek zamanlı olarak çok hızlı bir şekilde gerçekleştirilir. Bunların tümü, aynı anda birden fazla giriş ve çıkış sinyaline yanıt verebilen yüksek performanslı bir işlemci tarafından gerçekleştirilir. Kimya ve enerji gibi endüstrilerde sıklıkla meydana gelen karmaşık görevleri çözerek, birden fazla endüstriyel senaryonun gerçek zamanlı kontrol ihtiyaçlarını iyi bir şekilde karşılar.

Eksiksiz Giriş ve Çıkış Arayüzleri

118'e kadar I/O kartını destekler ve bağlantıyı karşılamak için yeterli olan dijital giriş/çıkış, analog giriş/çıkış, darbe girişi vb. dahil olmak üzere çeşitli fonksiyonların esnek konfigürasyonunu mümkün kılan seçim için çeşitli iletişim kartları sunar. Farklı tipte endüstriyel ekipman ve sensörlerin gereksinimleri.

Çevrimiçi Çalışırken Değiştirme İşlevi

Sistemi kapatmadan arızalı kartların çevrimiçi olarak takılmasını veya çıkarılmasını ve değiştirilmesini destekler. Bu tasarım, ekipman bakımı için kesinti süresini ve üretim kesintisi riskini büyük ölçüde azaltırken aynı zamanda sistemin kullanılabilirliğini ve bakımını da artırır.

Uzaktan Genişletme Yeteneği

Triconex 3510, birbirinden 12 kilometre uzaklıktaki uzak rafları destekler, böylece kullanıcılara büyük endüstriyel bölgelerde dağıtılmış ekipmanların merkezi kontrolünü ve yönetimini gerçekleştirmeleri için uygun bir yol sağlar. Bu arada, kablolama maliyetlerini ve sistem karmaşıklığını da büyük ölçüde en aza indirebilir.

Sıkı Güvenlik Standartlarına Uyumluluk

IEC61508/61511 standartlarıyla tam uyumluluk, sisteme yüksek düzeyde bir güvenlik bütünlüğü derecesi kazandırır; bu da onu güvenlik kilitleme sistemleri, buhar türbini kontrolü, gaz türbini kontrolü, kompresör dalgalanma önleme kontrolü gibi yüksek güvenlik standardı gereksinimlerine sahip endüstrilere uygulanabilir hale getirir. , açık deniz petrol platformları, petrokimya, petrol rafinerisi, petrol ve doğal gaz, kimya, enerji, demiryolu taşımacılığı, havacılık ve nükleer endüstriler gibi endüstrilerde yangın ve gaz izleme ve koruma.

Özel Yazılım Geliştirme, Hata Ayıklama ve Yapılandırma Paketi

Bu paket, kullanıcılara kullanıcı dostu ve verimli bir programlama, hata ayıklama ve yapılandırma ortamı sağlayabilen Tristation1131 yazılımını içerir. Sistem geliştirme ve bakımı için gereken bilgi eşiğini en aza indirerek iş verimliliğini artırır.

Akıllı G/Ç Kartları

Triconex 3510'un her I/O kartı bir mikroişlemci ile donatılmıştır. Mikroişlemci giriş sinyallerini tarayabilir ve kartın donanım arızalarını teşhis edebilir. Çıkış kartındaki mikroişlemci, oylama bilgileri sağlayabilir, geri bildirim verilerini kontrol edebilir ve saha hattı arızalarını teşhis edebilir, böylece sistemin arıza teşhis yeteneğini ve güvenilirliğini önemli ölçüde artırır.

Triconex 3510, metalurji, madencilik, kağıt yapımı, kimya, inşaat malzemeleri, makine, enerji ve inşaat sistemleri dahil olmak üzere endüstriyel iletim alanlarında yaygın olarak kullanılmaktadır. Her türlü ağır yük motorunu çalıştırabilir ve kontrol edebilir ve aynı zamanda endüstriyel üretim sürecindeki çeşitli ekipmanlar için hassas kontrol ve koruma gerçekleştirebilir.

IV. Bakım ve Yönetim

1. Sezgisel Alarm Göstergesi: Triconex 3510'un ana raf güç modülü, iyi yapılandırılmış bir alarm gösterge fonksiyonuna sahiptir. Sistemde bir konfigürasyon uyumsuzluğu, modül arızası veya elektrik kesintisi olduğunda, bakım personelini uyarmak için alarm kontakları tetiklenecektir.

2.Çevrimiçi Teşhis Fonksiyonu: Sistemdeki her modülün ve kanalın çalışma durumunun gerçek zamanlı izlenmesini kolaylaştırarak çevrimiçi teşhisi destekler. Bu, arıza noktalarının hızlı bir şekilde izole edilmesine yardımcı olarak teknik personelin etkili düzeltici önlemleri zamanında almasına olanak tanır ve ekipmanın arıza süresini daha da azaltır.

3.Arıza Veri Depolama: Her türlü arızayı ve ilgili verileri, Yönetim analizi ve izlenebilirlik sürecini basitleştiren ve sistem optimizasyonu ve iyileştirmesi için veri desteği sağlayan Geçici Olmayan Rastgele Erişim Belleğine (NVRAM) kaydedebilir.

V. Çevresel Uyumluluk

Triconex 3510 zorlu ortamlarda çalışabilir, iyi bir anti-parazit özelliği ve stabiliteye sahiptir ve zorlu endüstriyel alan ortamlarında uzun süre güvenilir bir şekilde çalışabilir.
