ABB TU848 3BSE042558R1

Ürün özellikleri

ABB TU848 3BSE042558R1, çift güç kaynağı girişini destekleyerek cihaz için kararlı ve gereksiz güç kaynağı sağlar.

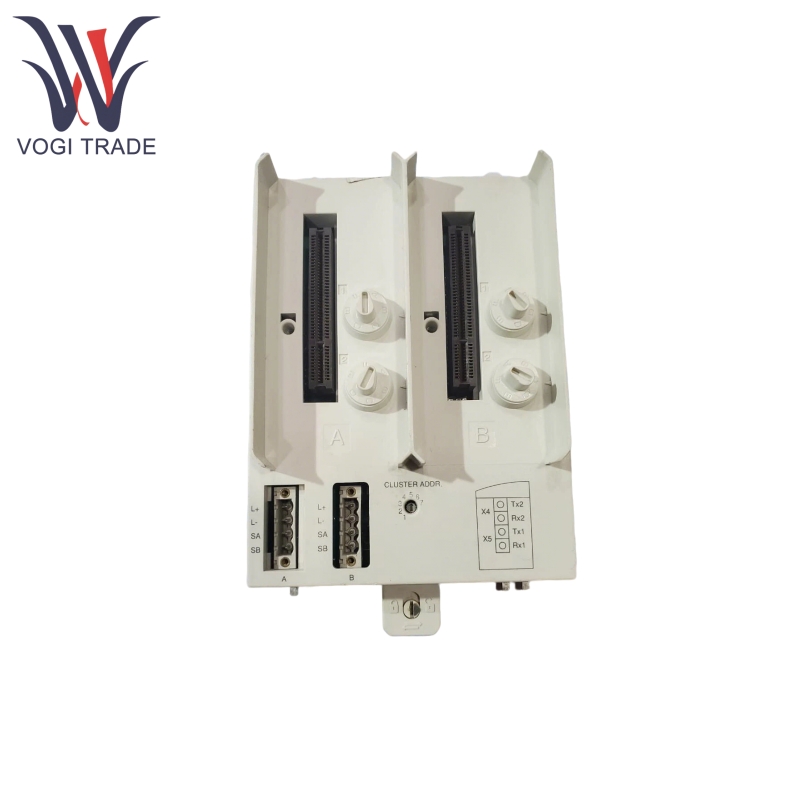

ABB TU848 3BSE042558R1, küme adres ayarları için 1 ila 7 arasında bir döner anahtarla donatılmıştır.

ABB TU848 3BSE042558R1, MTU'yu doğru modül türüne uyacak şekilde yapılandırmak için iki mekanik tuşa sahiptir, her bir tuşun 6 konumu vardır ve toplam 36 farklı konfigürasyon sağlar. Yapılandırma, bir tornavida kullanılarak değiştirilebilir ve yanlış modül tipinin yerleştirilmesini önler.

ABB TU848 3BSE042558R1, sistem güvenilirliğini artırmak için gereksiz bir modülbus içerir.

ABB TU848 3BSE042558R1, kilitleme ve topraklama için, dikey veya yatay olarak monte edilebilen DIN rayı kurulumunu destekleyen bir DIN rayı kilitleme cihazı içerir.

Prensibi kullanarak ürün

TU848 3BSE04258R1 Pasif bir ünite olarak, çift güç bağlantıları aracılığıyla TB840/TB840A modemlerine güç sağlar ve çift elektrik modülbusu veri iletimi için yedek yedekleme sağlar.

Küme adresini ayarlamak için bir döner anahtar kullanılır ve cihazın küme içindeki doğru tanımlanmasını ve iletişimini sağlar.

Farklı mekanik anahtar konfigürasyonları, farklı modül türlerini barındırabilir ve yanlış kurulumu önleyebilir.

TU848 3BSE042558R1 Sinyal iletimi ve izolasyonu için harici bir güç kaynağı ile gereksiz G/Ç'ye bağlı TB840/TB840A'ya bağlı. Ayrıca, DIN rayında kuvvetli bir şekilde düzeltmek ve topraklamak için bir kilitleme mekanizması vardır, bu da ekipman güvenilirliğini ve güvenliğini garanti eder.

Ürün parametresi

Aşağıdaki ayrıntı ABB TU848 3BSE04258R1 Modül Sonlandırma Birimi içindir.

İletişim Protokolü: Modulebus

Yedekleme Özellikleri: Hattan fazlalığı ve modül fazlalığı destekler

Sıcak takas: desteklenmiyor

Tür: Gereksiz TB840/TB840A, Gereksiz G/Ç, Çift Güç

Güç girişi: 24 V D.C (19.2 - 30 V)

MODULEBUS Akım Dağıtım: Maksimum 5 V 1.5 A, 24 V 1.5 A

Kabul edilebilir tel boyutları:

Katı: 0.2 - 2,5 mm²

Mahsur: 0.2 - 2.5 mm², 24 - 12 AWG

Önerilen tork: 0.5 nm

Nominal Yalıtım Voltajı: 50 V

Dielektrik Test Voltajı: 500 V A.C

Güç dağılımı: 2.5 W

Çalışma sıcaklığı: 0 ila +55 ° C (+32 ila +131 ° F), +5 ila +55 ° C için onaylar verilir

Depolama sıcaklığı: -40 ila +70 ° C (-40 ila +158 ° F)

Göreceli Nem: %5 ila 95, Yoğunlaşmayan

Maksimum ortam sıcaklığı: 40 ° C (104 ° F) dikey montaj için 55 ° C (131 ° F)
