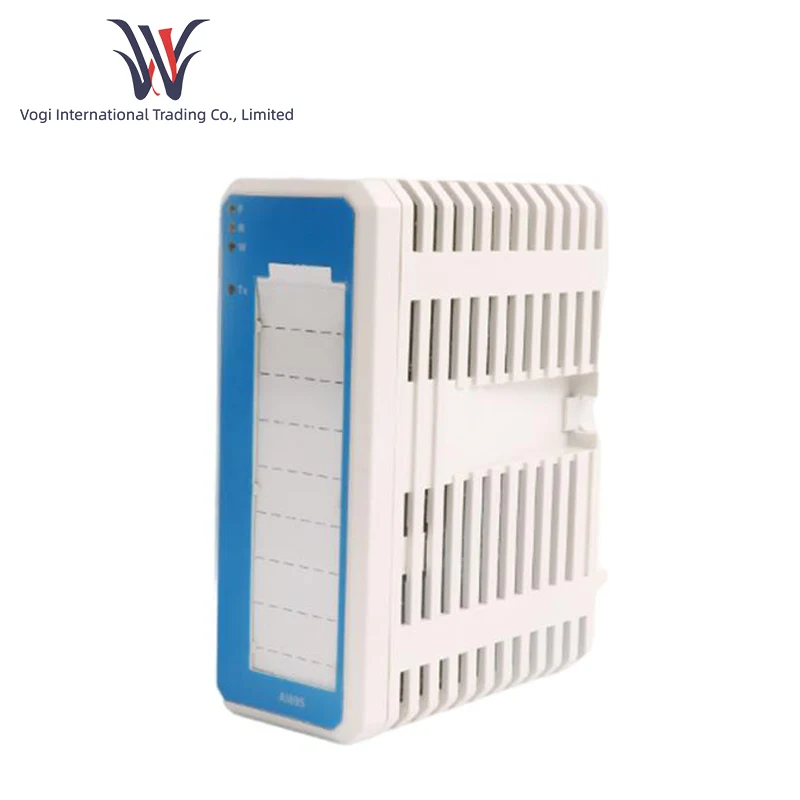

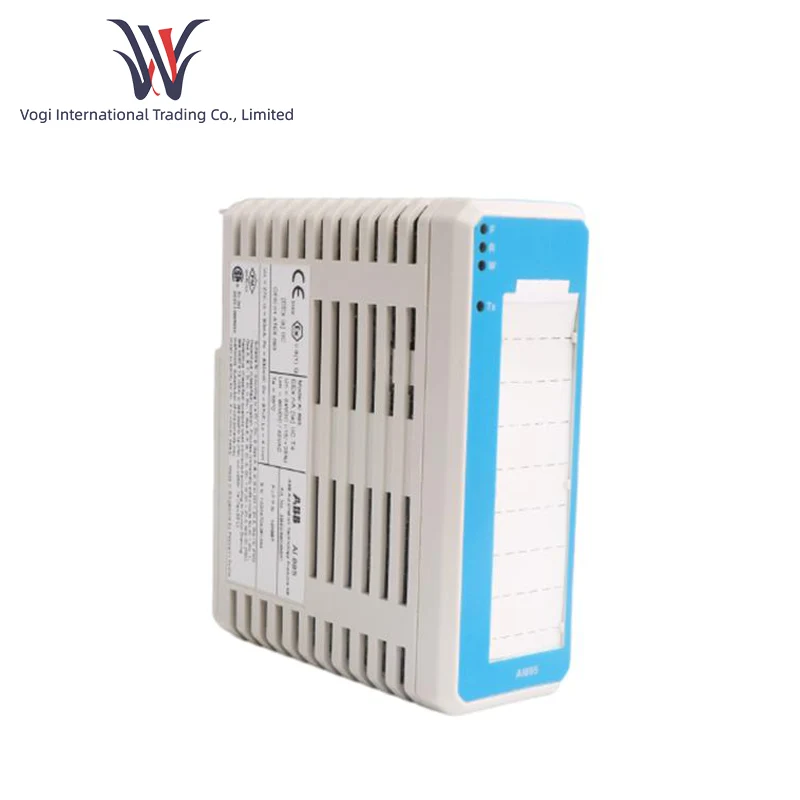

Şekil AI895

Teknik Parametreler:

Giriş kanalları: 1 kanal, tamamen izole.

Giriş Türü: Voltaj (± 10V) veya akım (± 20mA)

Çözünürlük: 16 bit.

Doğruluk: Tam ölçeğin ±% 0.1'i.

Aralık: Voltaj: ± 10V, Akım: ± 20mA.

Kanal İzolasyonu: Kanallar, arka panel veri yolundan ve tarla tarafından, 250V AC RMS izolasyon voltajı ile izole edilir.

Ortak mod reddetme oranı:> 120 dB.

Sıralı mod reddetme oranı:> 50 dB.

Aşırı yük koruması: Giriş sürekli ± 35V voltaj veya ± 30mA akımına dayanabilir.

Güç Tüketimi: Güç tüketimi 2.8W'den azdır (5V DC arka plan güç kaynağı).

Çalışma sıcaklığı: -25 ° C ila +70 ° C.

Depolama sıcaklığı: -40 ° C ila +85 ° C.

Bağıl nem:% 5 ila% 95.

Daha fazla bilgi için lütfen aşağıdaki veri sayfasına bakın.

Özellikler:

1. Esnek Programlanabilir Aralık: ABB AI895 iki temel aralık giriş modu sağlar: voltaj (± 10V) ve akım (± 20mA). Kullanıcılar, çeşitli sensör arayüzü gereksinimlerini karşılamak için gerekli aralığı kolayca seçebilir ve ana bilgisayar yazılımı aracılığıyla kalibre edebilir.

2. Yüksek hassasiyetli ölçüm: 16 bit yüksek çözünürlük ve doğruluğu ±% 0.1 tam ölçeğinden daha iyi olan ABB AI895, endüstriyel bölgelerde anahtar analog sinyallerin (basınç, sıcaklık ve akış verici çıkışı gibi) örneklenmesinin doğruluğunu ve güvenilirliğini sağlar.

3. Güvenilir Elektrik İzolasyonu: ABB AI895, kanallar ve arka plan veri yolları arasında 250V AC RMS'nin etkili bir izolasyonu elde eder ve kanallar ve alan sinyalleri, zemin döngüsü parazitini ve ortak mod gürültüsünü önemli ölçüde bastırır ve sinyal saflığını ve genel sistem güvenliğini geliştirir.

4. Tam tanı ve koruma: Modül, sensör veya kablo hatalarını zamanında bildirmek için yerleşik çizgi kırılma tespit fonksiyonuna sahiptir. Ayrıca, sert endüstriyel ortamlarda ABB AI845'in sağlamlığını ve uzun süreli çalışma stabilitesini etkili bir şekilde iyileştirerek, aşırı gerilim (± 35V) ve aşırı akım (± 30mA) koruma özelliklerine sahiptir.

Uygulama senaryoları:

Proses Kontrolü: Reaktör kontrolü için kimyasal bitkilerde basınç vericisi (4-20ma) sinyallerini doğru bir şekilde toplayın.

Çevresel izleme: Kanalizasyon arıtma tesislerinde su kalitesi monitörlerinin gerçek zamanlı ölçümü (pH metre, 0-10V çıkışı) verileri.

Enerji Yönetimi: Enerji santralleri jeneratör/transformatör sarma termokupllarının sıcaklığını doğru bir şekilde ölçer (vericiler tarafından ± 10V'ye iletilir).

Üretim Otomasyonu: Otomotiv Montaj Hattı Kontrol İstasyonu Pnömatik Basınç (4-20mA) veya Fırın Sıcaklığı (4-20mA).

Gıda ve farmasötikler: Doldurma ekipmanı tankının tartım sensörünü (± 10V) sinyalini doğru bir şekilde kontrol edin.
