Temel Bilgi

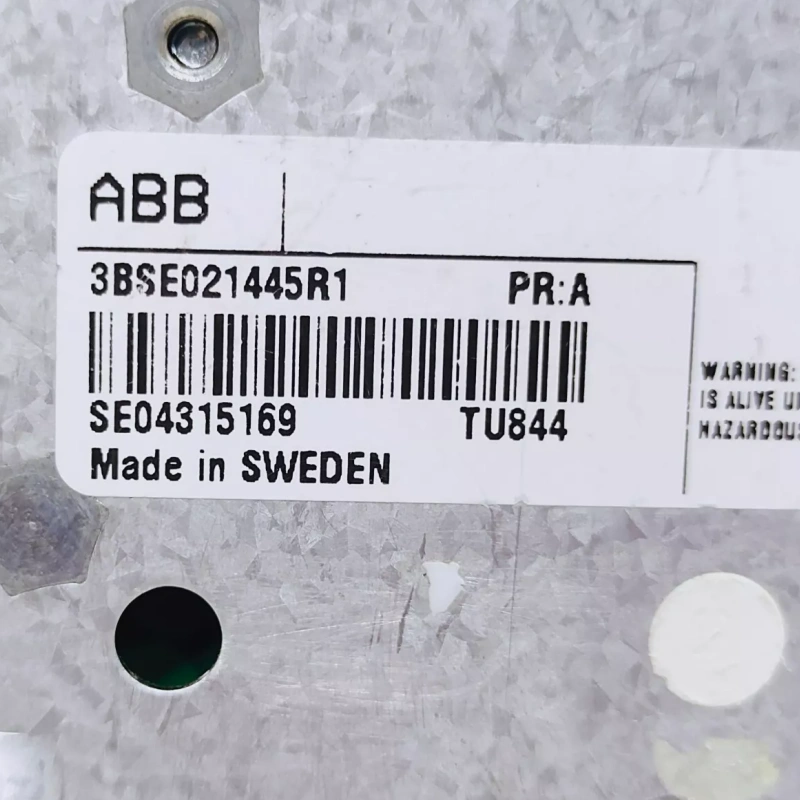

Ürün Numarası: 3BSE021445R1

Tür: gereksiz

Bağlantı: Terminal Bloğu

Kanal Sayısı: 8

Voltaj: 50V

Montaj: Yatay

Montaj Ayrıntıları: 55 ± 131 ° F

Uygulanabilir G/Ç cihazları: AI845, AI880, AI880A ve DP840

Kanal başına G/OS sayısı: 40 G/Ç kanalına kadar

Proses Bağlantısı: 4 Process Güç Kaynağı, 20 0V Process Güç Kaynağı

G/Ç tipi: gereksiz

Ayrıntılı açıklama

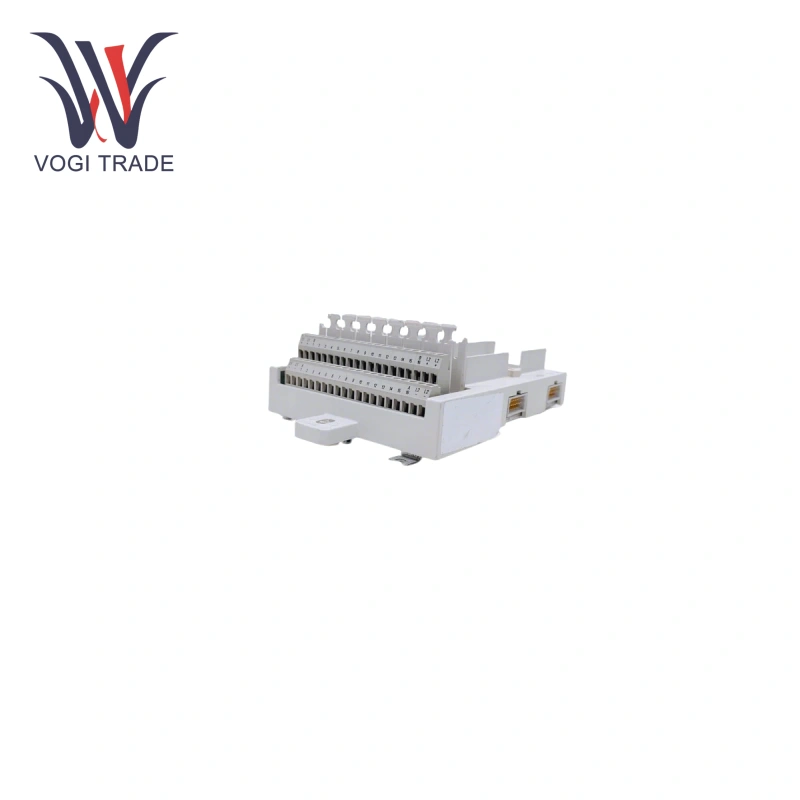

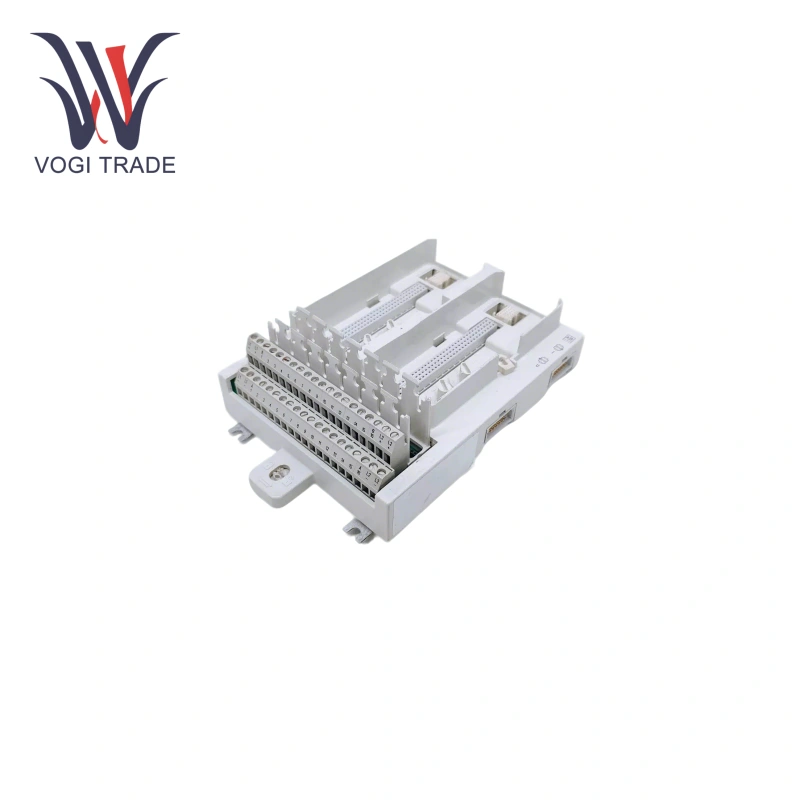

TU844 MTU'nun en fazla 8 G/Ç kanalı ve 2+2 işlem voltaj bağlantısı olabilir. Her kanalın iki G/Ç bağlantısı ve bir ZP bağlantısı vardır. Giriş sinyalleri tek tek şant çubukları, TY801 ile bağlanır. Şant çubuğu voltaj ve akım girişi arasında seçim yapmak için kullanılır. Maksimum nominal voltaj 50 V ve maksimum nominal akım kanal başına 2 A'dır.

MTU, her bir G/Ç modülüne ve bir sonraki MTU'ya olmak üzere iki modülbüse dağıtır. Ayrıca, giden pozisyon sinyallerini bir sonraki MTU'ya kaydırarak G/Ç modüllerine doğru adresi oluşturur.

MTU standart bir din rayı üzerine monte edilebilir. MTU'yu DIN rayına kilitleyen mekanik bir mandal vardır. MTU'yu farklı G/Ç modülleri için yapılandırmak için her bir G/Ç modülü için iki mekanik anahtar kullanılır. Bu sadece mekanik bir konfigürasyondur ve MTU veya G/Ç modülünün işlevselliğini etkilemez. Her tuşun altı konumu vardır, bu da toplam 36 farklı konfigürasyon sayısı verir.

Features ve faydaonun

2 telli bağlantılar ve saha güç dağıtımı kullanarak G/Ç modüllerinin tam kurulumu.

En fazla 8 kanal saha sinyali ve işlem gücü bağlantıları.

İki modülbüse ve G/Ç modüllerine bağlantılar.

Mekanik anahtarlama, yanlış G/Ç modülünün yerleştirilmesini önler.

Topraklama için Din Rail'e mandallama cihazı. Din Ray montajı.
