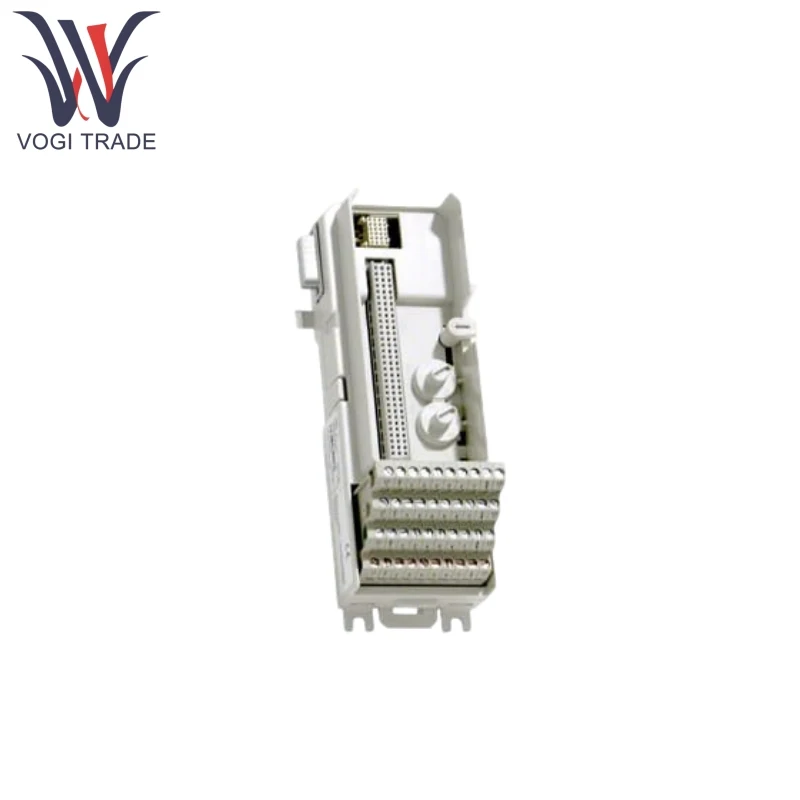

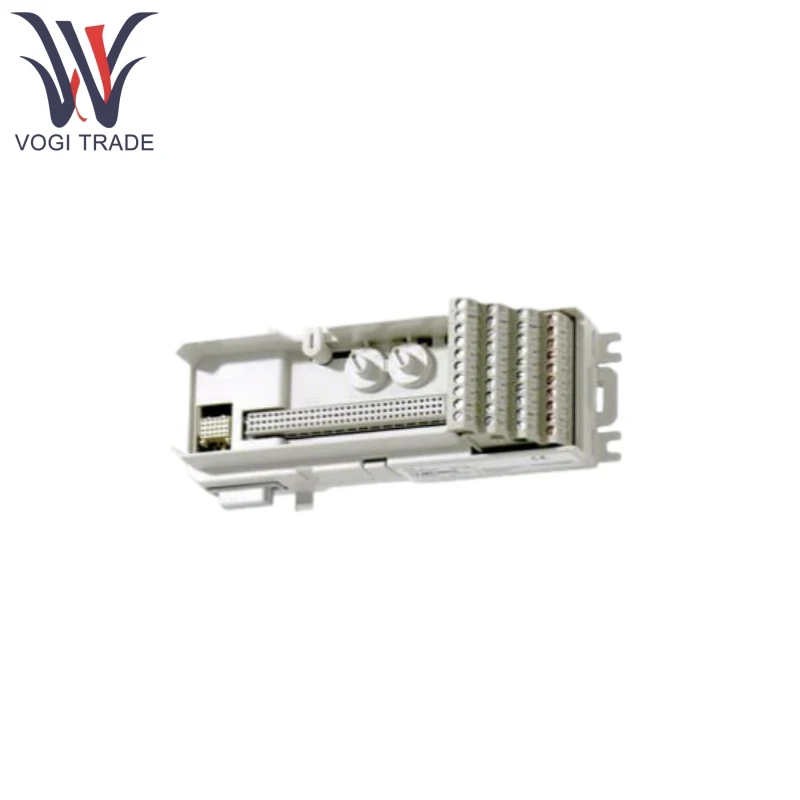

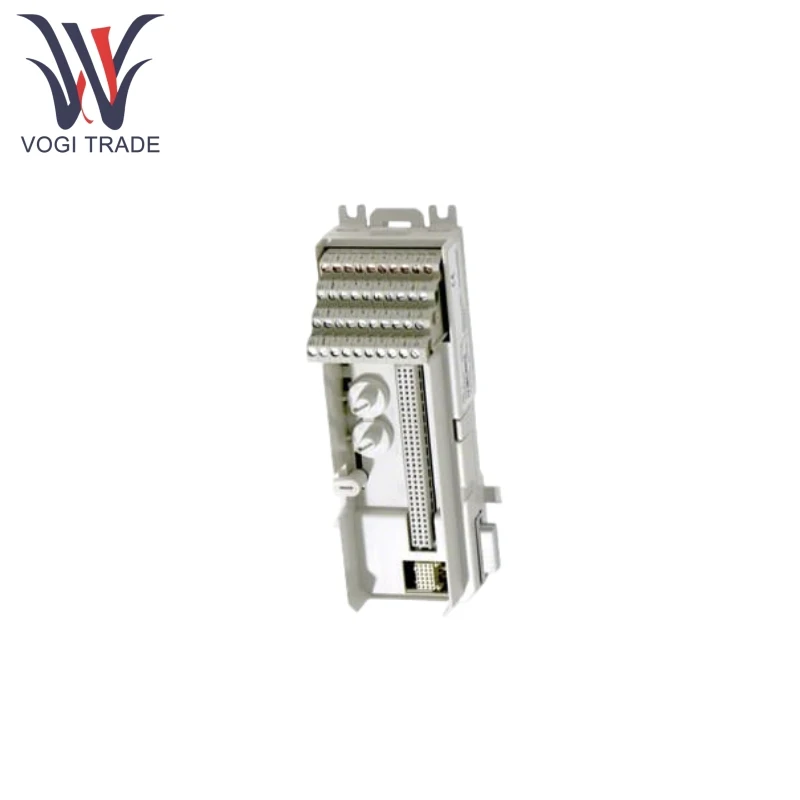

Marka: ABBAçıklama: Kompakt Modül Fesih BirimiDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB TU818V1 3BSE069209R1 Çekirdek işlevi, alan cihazlarını G/Ç modüllerine bağlamak, sinyal iletimini, dönüşümünü ve adres yönetimini sağlayarak, özellikle yüksek hassasiyetli sinyal işleme gerektiren karmaşık endüstriyel ortamlar için uygun hale getirmektir. Modül, esnek genişlemeyi destekleyen ve sistem entegrasyon verimliliğini ve güvenilirliğini önemli ölçüde artıran modüler bir tasarıma sahiptir.
| Üretmek |
Abb |
| Model numarası |
TU318V1 |
| Sipariş numarası |
3BSE069209R1 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8538900000 |
| Boyut |
18*8*6cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
ABB TU818V1 3BSE069209R1 32 kanallı sinyal iletimini destekler ve aynı anda analog, dijital ve hart iletişim sinyallerini işleyebilir.
ABB TU818V1 3BSE069209R1, farklı G/Ç modül türlerine uyacak şekilde iki set 6 haneli mekanik anahtar (toplam 36 konfigürasyon) ile yerleşik mekanik anahtar kontrol işlevselliğine sahiptir.
ABB TU818V1 3BSE069209R1, kritik sistemler için yüksek kullanılabilirlik sağlamak için tek kanallı veya gereksiz G/Ç yapılandırmalarını destekler.
ABB TU818V1 3BSE069209R1, kanal başına maksimum 2,5 A akım ve 8 A'ya kadar toplam güç girişi (L1/L2) ile 50 V işlem voltajını destekler.
ABB TU818V1 3BSE069209R1, saha cihazlarının güvenliğini sağlamak için aşırı akım koruması ve kısa devre izolasyonu sağlar.
ABB TU818V1 3BSE069209R1, ABB ve üçüncü taraf kontrol sistemleriyle sorunsuz entegrasyon sağlayan birden fazla endüstriyel iletişim protokolünü destekler.
ABB TU818V1 3BSE069209R1, HART vericileri için iki telli veya üç telli bağlantılarla uyumludur ve ek terminal cihazlarına olan ihtiyacı ortadan kaldırır.
ABB TU818V1 3BSE069209R1 Yerleşik kendi kendine teşhis işlevselliği, sürekli olarak gücü, sinyal durumunu ve iletişim bağlantılarını ve LED gösterge ışıkları aracılığıyla hataları hızlı bir şekilde tanımlama özellikleri.
ABB TU818V1 3BSE069209R1 Sıcak değiştirmeyi destekler, sistem kesinti süresi olmadan bakımı mümkün kılar ve sistem kesinti süresini önemli ölçüde azaltır.
Prensibi kullanarak ürün
ABB TU818V1 3BSE069209R1, alan cihazlarından sinyalleri G/Ç modülleri tarafından tanınan standart sinyallere dönüştürebilir ve opto-izolasyon yoluyla elektrik güvenliğini sağlayabilir.
HART sinyal geçişini destekler ve işlem kontrolünü kesintiye uğratmadan verici parametre yapılandırmasına izin verir.
Adres sinyallerini, modül veri yolu üzerinden sonraki MTU'lara iletir ve çok modüllü basamaklı genişlemeyi mümkün kılar, maksimum 12 MTU bağlanabilir (sistem yapılandırmasına bağlı olarak).
Mekanik anahtar kodlu tasarımı, manuel adres yapılandırması ihtiyacını ortadan kaldırarak G/Ç modül türüyle otomatik olarak eşleşir.
Güç girişiminden kaçınarak saha cihazları için ayrı güç kaynağını desteklemek için bağımsız proses güç terminalleri (L1/L2) sağlar. Sistem topraklaması, topraklama terminalleri, parazit direncini artırarak elde edilir.
Ürün parametresi
Aşağıdaki ayrıntı ABB TU818V1 3BSE069209R1 içindir.
| Parametre |
Spesifikasyon |
| Voltaj aralığı |
Modül Bus: 24 V DC Proses Voltajı: 50 V DC (bazı kaynaklarda belirtilen 250 V, yalıtım testi voltajı olabilir) |
| Kanal sayısı |
32 kanal (1 × 32 veya 2 × 16 sinyal terminalleri olarak yapılandırılabilir) |
| Yalıtım testi voltajı |
500 V AC (1 dakika) |
| Kablolama spesifikasyonu |
Katı tel: 0.5-2.5 mm² Karayolu tel: 0.5-1.5 mm² |
| Çalışma sıcaklığı |
-25 ° C ila +60 ° C (tipik endüstriyel ortamlar için uygun) |
| Koruma sınıfı |
IP20 (Toz geçirmez, kontrol dolaplarında kurulum için uygun) |
