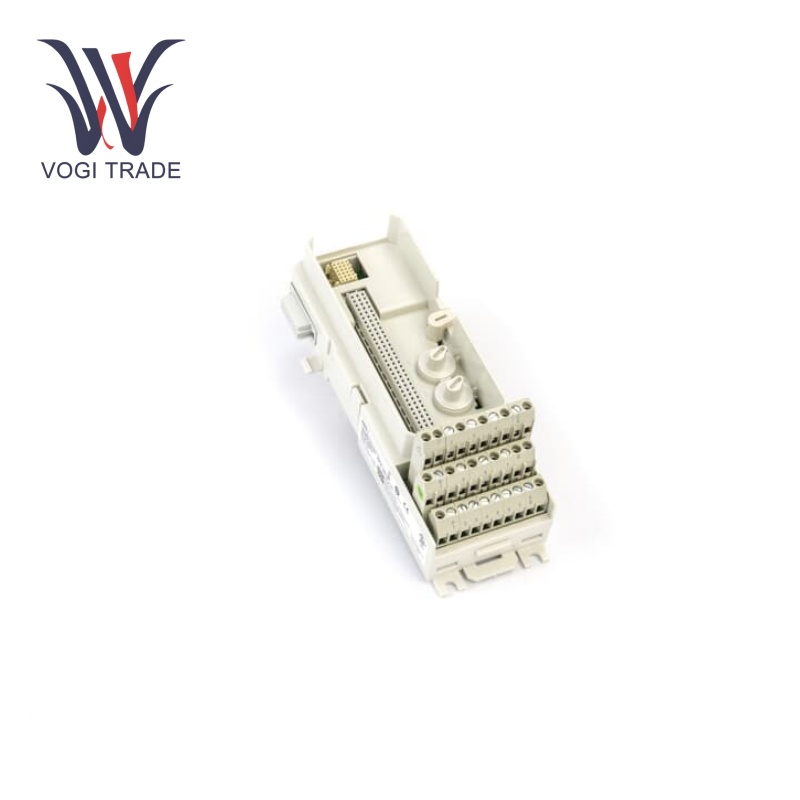

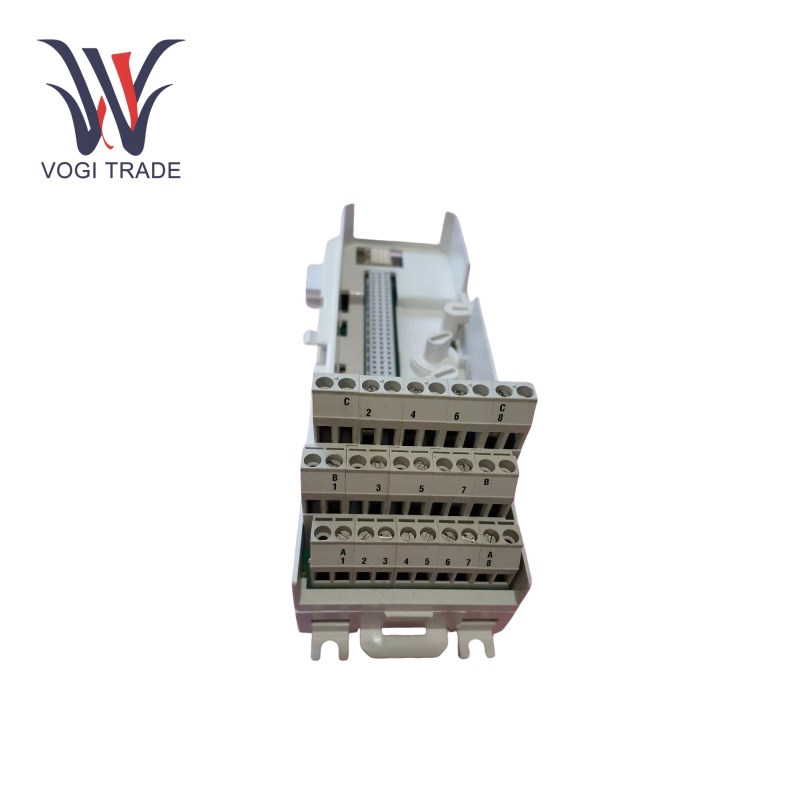

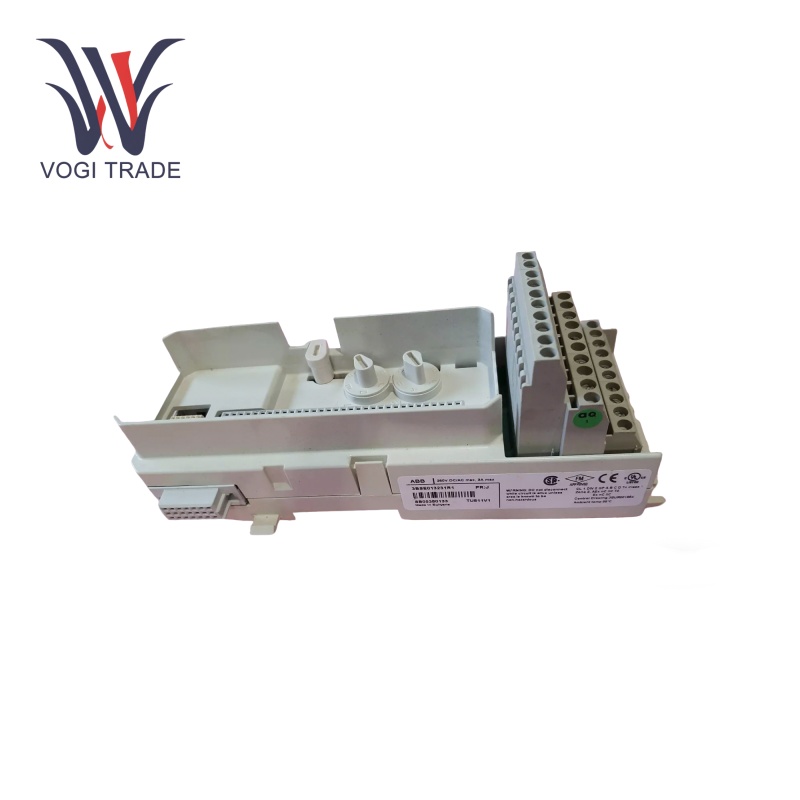

ABB TU811V1

İşlem parametreleri

Voltaj Derecesi:250V voltajda çalışır

Çalışma sıcaklığı:-25 ° C ila +70 ° C,

Nem aralığı:% 5 ila% 95 yoğunlaşmayan

Kanallar:TU811V1, çeşitli giriş türlerini barındıran alan sinyalleri için 8 izole kanal sağlar.

MODULEBUS DAĞITIMI:MTU, ModuleBus'u G/Ç modülüne ve bir sonraki MTU'ya dağıtarak sistem içinde kesintisiz iletişim sağlar.

Adres Yapılandırması:Mekanik anahtarlar, MTU'yu farklı G/Ç modül türleri için yapılandırmak için kullanılır ve sistem tasarımında esneklik sağlar.

Ürün Özellikleri

Sinyal fesih ve dağılım:ABB TU811V1, alan kablolarının G/Ç modüllerine sonlandırıldığı bir sinyal sonlandırma ve dağıtım noktası olarak kullanılır. 8 kanalla, 8 adet izole alan sinyalini destekleyebilir. Modül veri yolu, I/O modülüne ve ünite tarafından sistemdeki bir sonraki MTU'ya dağıtılır. Bir endüstriyel otomasyon sisteminin çeşitli kısımları arasında zahmetsiz iletişim ve sinyal aktarımı sağlar.

Adres Üretimi:ABB TU811V1, G/Ç modülü için doğru adresi oluşturur. Bunu, giden pozisyon sinyallerini bir sonraki MTU'ya kaydırarak yapar. Bu adres oluşturma işlevi, endüstriyel ağ içindeki her bir I/O modülünün uygun şekilde tanımlanması ve iletilmesi için çok önemlidir. Çoklu G/Ç modüllerine sahip karmaşık bir endüstriyel ortamda, kontrol sisteminin doğru modüllerden veri gönderebilmesini ve alabilmesini sağlayarak yanlış iletişim ve sistem arızalarını önler.

Uyumluluk için mekanik yapılandırma:MTU, iki tip G/Ç modülü ile uyumluluk için mekanik olarak yapılandırılabilir. Her anahtar altı konumlandırma pozisyonundan geçirilebilir ve size 36 yapılandırma sağlar. Böyle basit mekanik tasarım hala çok sayıda G/Ç modülüne uymaya izin veriyor, bu yüzden çok popüler bir standart çözüm haline geldi. ABB TU811V1 ile mevcut veya yeni endüstriyel otomasyon sistemlerine entegrasyonu kolaydır ve her farklı G/Ç modülü kullanıldığında karmaşık yazılım tabanlı yeniden yapılandırmalar gerektirmez.

Kurulum

Hazırlık:Elektrik tehlikelerini önlemek için tüm güç kaynaklarının bağlantısının kesildiğinden emin olun.

Mount:ABB TU811V1'i S800 G/Ç sistem rafındaki yuvanın içine doğru bir şekilde monte edin.

Sinyal ve belirtildi:Alanı, Kullanım Kılavuzu'nda bulunan kablo şemalarında belirtildiği gibi sinyal terminallerine bağlayın

Yapılandırma:MiniDP DWORD'u üç mekanik tuşla ayarlayarak MTU'yu istenen G/Ç için yapılandırın.

Güç yukarı:Tüm bağlantılar yapıldıktan sonra, sisteme gücü geri yükleyin ve MTU'nun uygun LED göstergeleriyle gösterilen doğru şekilde başlatıldığını doğrulayın.

Uygulama aralığı

Üretim tesisleri:ABB TU811V1, farklı sensörleri ve aktüatörleri kontrol sistemi ile arayüzlemek için üretim uygulamalarında kullanılır. Örneğin, bir otomotiv montaj hattında, konveyör bantlardaki parçaların konumlarını giriş/çıkış modüllerine algılayan sensörler bağlayabilir. Böylece kontrol sistemi üretim sürecini gerçek zamanlı olarak izleyebilir ve konveyör bantlarının hızını ayarlayarak veya uygun zamanda robotik kolları tetikleyerek sistemi buna göre ayarlayabilir.

Enerji Üretim Tesisleri:Saha seviyesi izleme cihazlarını kontrol sistemine arayüz etmek için bir elektrik santralinde kullanılabilir. Enerji santralinin kontrol sisteminin, güvenilir bir bağlantı sağlayarak elektriğin üretimini ve dağılımını etkili bir şekilde izlemesini ve yönetmesini sağlar. Sıcaklık normalde kabul edilen başarı aralığında değilse, kontrol sisteminin harekete geçmesi için jeneratörlerin sarma sıcaklık sensörlerini G/Ç modüllerine bağlar.

Su ve Atıksu Arıtma Tesisleri:ABB TU811V1, su/atık su arıtma tesislerinde pompaların, valflerin ve arıtma ekipmanlarının çalışmasını kontrol eden su kalitesi parametrelerini ve aktüatörleri ölçen sensörleri birleştirir. Bu, su ve atık suyun buna göre tedavi edilmesi ve boşaltılması ve çevre kurallarına uyulmasında yararlıdır. Ana işlevselliği, su arıtma tanklarındaki tüm sensörlerin G/Ç modülleriyle bağlantı kurmasını sağlamaktır, böylece kontrol sistemi kimyasal dozlama pompalarını sensörler tarafından alınan su kalitesi parametrelerine göre ayarlayabilir.

Sorun giderme

Tüm bağlantıları kontrol edin:Giyim ve yıpranma için fiziksel bağlantılarınızın her birine bakın, tüm bağlantı kablolarının düzgün bir şekilde kablolu ve iyi durumda olduğunu kontrol edin.

Yapılandırılabilir:Yapılandırılabilir mekanik tuşların hedeflenen G/Ç modülü için uygun şekilde ayarlandığından emin olun.

Teşhis yetenekleri:MTU'nun sağlığını izlemek ve sorunları önceden tespit etmek için ABB'nin teşhis yazılımından yararlanın.

Çevresel Koşullar:Çalışma ortamının, performans üzerinde olumsuz etkileri önlemek için, özellikle sıcaklık ve nem açısından belirtilen koşulları karşıladığından emin olun.
