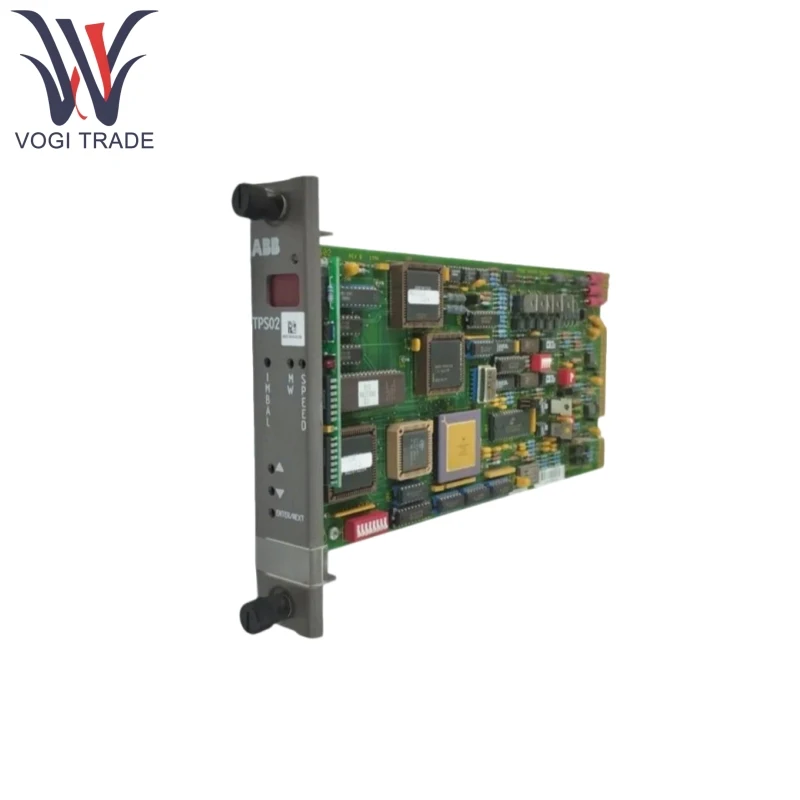

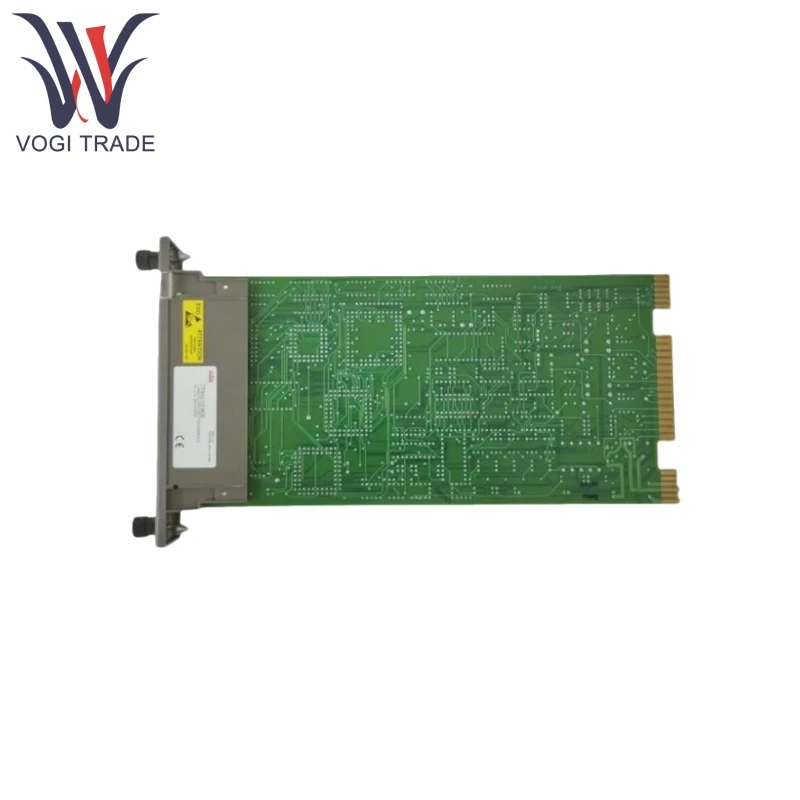

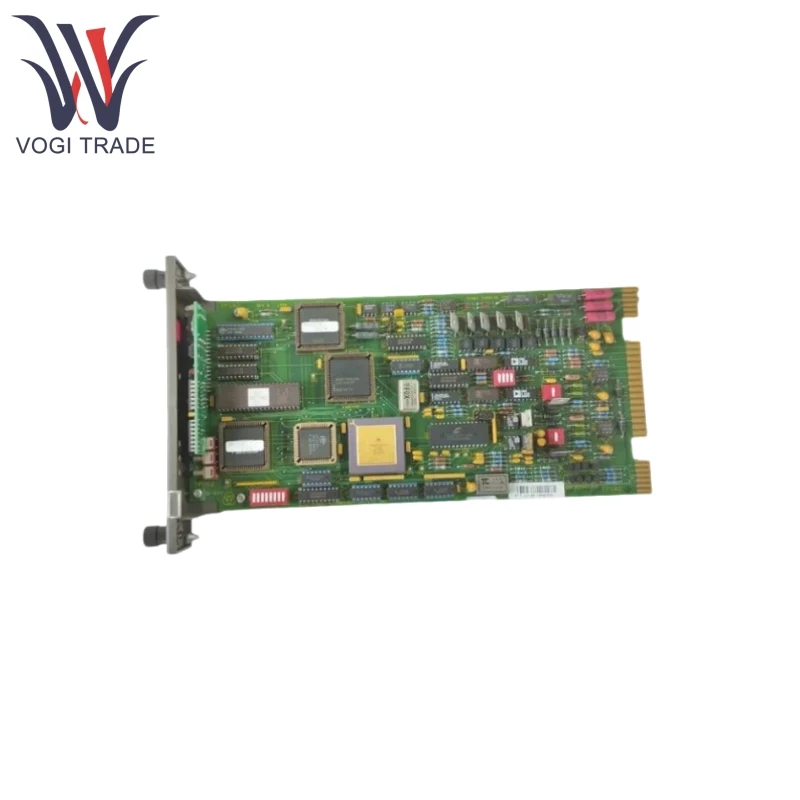

ABB TPS02

Ürün özellikleri

ABB TPS02, hızı nominal değerin% 103'ünü aştığında yüksek basınçlı düzenleme valfini kapatarak hız artışını sınırlayan bir aşırı hız koruma fonksiyonuna sahiptir.

ABB TPS02, dönme hızı nominal değerin% 110'ına ulaştığında düşük basınç ve yüksek basınç kapanışlarını tetikleyen bir acil durum yolculuğu işlevine sahiptir.

ABB TPS02, ani yük değişikliklerinin neden olduğu aşırı hız riskini önlemek için elektrik yükünü mekanik güç girişi ile karşılaştırarak güç dengesizliği koruma işlevselliğine sahiptir.

ABB TPS02, tek noktalı arızalardan kaçınmak için üçte iki oy kullanma mantığı ile birlikte üçlü gereksiz giriş sinyali işlemeyi destekler.

ABB TPS02, modül sağlık durumunu sürekli olarak izleyerek ve LED gösterge ışıkları aracılığıyla anormallikler hakkında geri bildirim sağlayan yerleşik kendi kendine teşhis işlevselliğine sahiptir.

ABB TPS02, hız ve güç gibi kritik verileri aktararak bir genişleme veri yolu aracılığıyla INFI 90 ana kontrol modülü ile iletişimi destekler. Üçüncü taraf üst düzey sistemlerle entegrasyon sağlayan MODBUS RTU protokolü ile uyumludur.

Prensibi kullanarak ürün

ABB TPS02, üç bağımsız kanaldan hız sensörü sinyallerini alır, gerçek zamanlı hızı hesaplamak için bir mikroişlemci kullanır ve önceden ayarlanmış bir eşikle karşılaştırır. Aynı zamanda, güç ve basınç gibi analog sinyaller analogdan dijital dönüşüm yoluyla dijital sinyallere dönüştürülür ve daha sonra koruma mantığı ünitesine girilir.

Aşırı hız veya güç dengesizliği tespit edildiğinde, ABB TPS02, üç-dıştan bir mantık devresi aracılığıyla bir yolculuk sinyali oluşturabilir, hidrolik yağ devresinin bağlantısını keserken terminal ünitesindeki röleleri aynı anda genişleme veri yolu üzerinden ana kontrol sistemine bir alarm mesajı gönderir.

ABB TPS02, çıkış tutarlılığını sağlamak için donanım karşılaştırıcıları tarafından doğrulanan sonuçlarla paralel olarak çalışan üç bağımsız işlemciye sahiptir. Bir kanal başarısız olursa, sistem otomatik olarak gereksiz bir yola geçer ve bir alarmı tetikler.

PRoduct parametresi

Aşağıdaki ayrıntı ABB TPS02 Türbin Koruma Köle Modülü içindir.

Hız Probları: Pasif probları (50-100Hz başlangıç ​​eşiği ile) veya aktif probları,%0.01'e kadar çözünürlükle destekler.

Analog girişler: 4-20mA akım veya 1-5V voltajı, ±% 0.1 FS doğruluğu ile.

Dijital Kontrol: Röleleri veya solenoid valfleri tahrik etmek için kullanılan kuru temas çıkışı (10A/120VAC).

Analog çıkış: Gerçek zamanlı hız izleme için harici ekran cihazlarına bağlanabilen 4-20mA.

Güç kaynağı gereksinimleri:

+15V DC (±%5), 14mA

-15V DC (±%5), 14mA

+24V DC (±%10), 150mA

Çalışma sıcaklığı: -40 ℃ ila +85 ℃, nem% 0-95 (yoğunlaşmayan).
